nichicon

トライブリッド蓄電システム®
ESS-T6シリーズ

電気代の最小化を目指して。

新しいエネルギーライフが、ここから始まる。

トライブリッドパワコン®

パワフルで拡張性に優れた
トライブリッドモデル

ご自宅に太陽光発電を設置する際には、
トライブリッドパワコン®をご検討ください。
将来的に、蓄電池や電気自動車を
接続して充放電が可能です。
くらしの中でエネルギーを無駄なく効率よく使う
「エネルギーの家産家消」が目指せます。

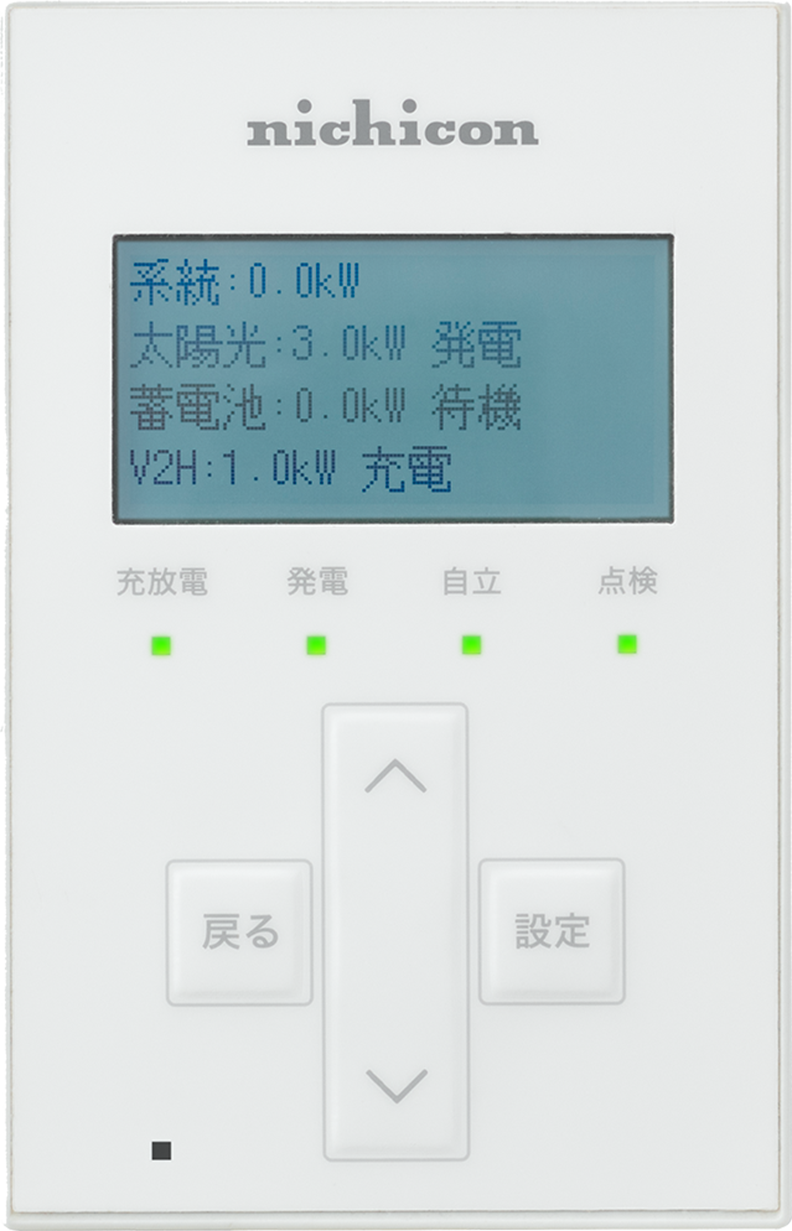

室内リモコン

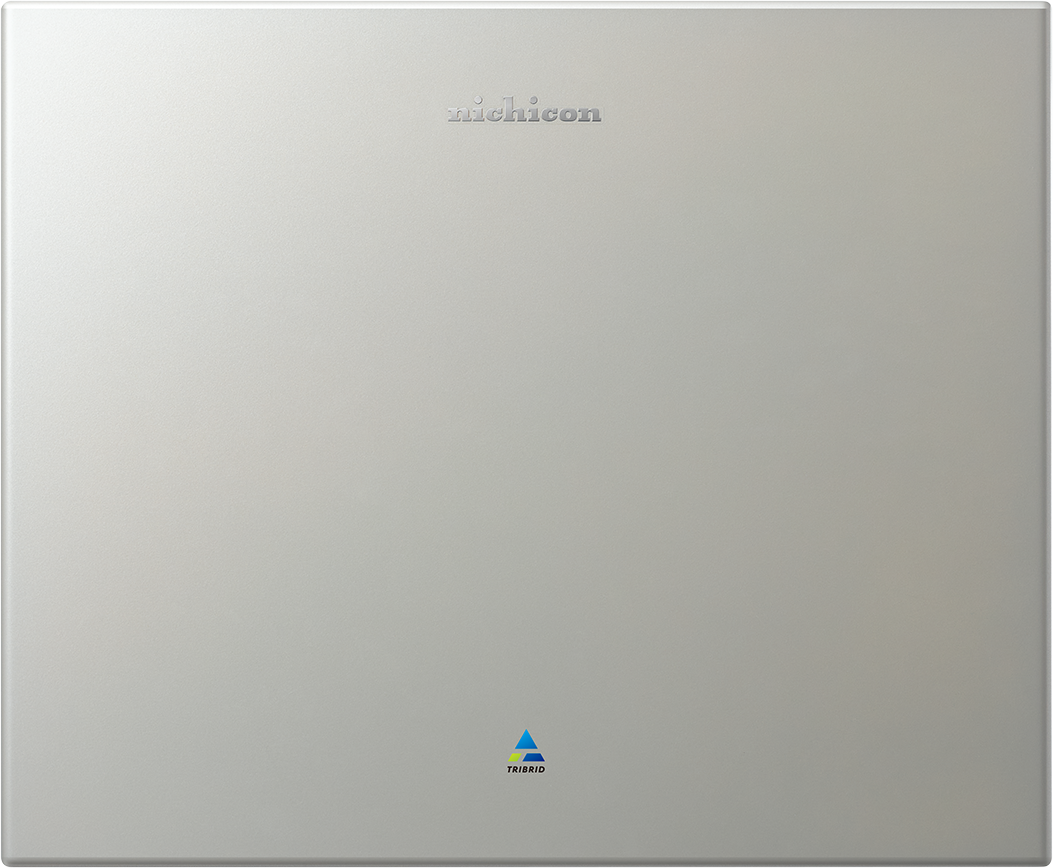

トライブリッドパワコン®
13.2kWh

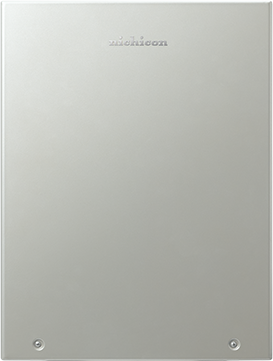

蓄電池ユニット

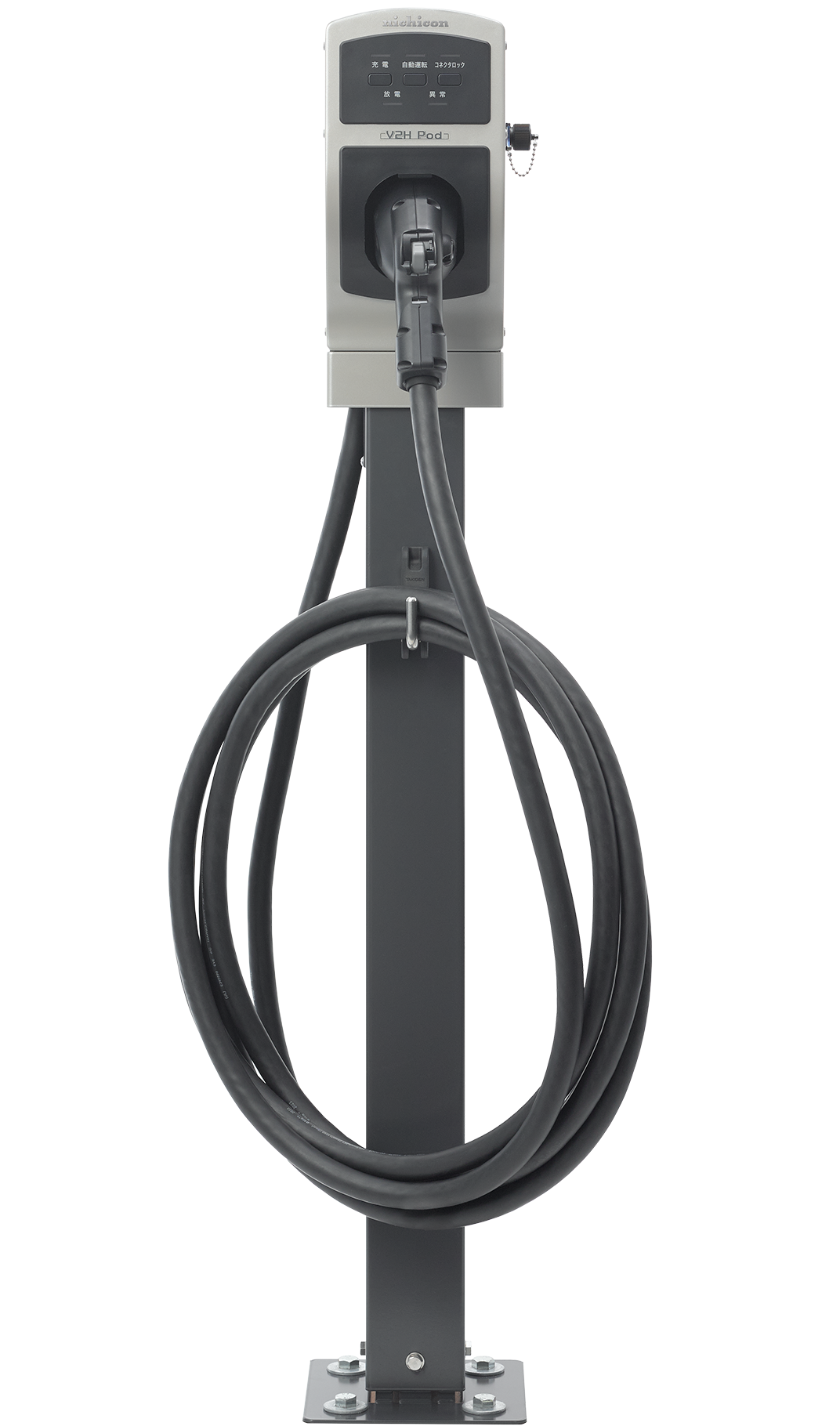

V2Hスタンド
V2Hポッド®

ESS-T6シリーズの主な特長

1.　連系出力9.9kW、自立出力5.9kVA
全負荷200V標準搭載

通常時も停電時も安心のパワフル出力

2.　太陽光入力5回路、最大入力11kW

大容量の太陽光パネルも接続可能

3.　電池容量13.2kWh

自家消費に適した容量

4.　使いやすさを追求したV2Hポッド®

省スペースでEVの車種に応じて
フレキシブルな設置が可能
EV充電：標準5.9kW、拡張充電9.9kWで
大容量化するEV電池を短時間充電

5.　専用アプリ対応/室内リモコンを付属

手元でいつでも簡単操作


CHAdeMO認証取得済み



S-JET安全認証取得済み



JET系統連系認証取得済み


製品仕様

システ厶型番 ESS-T6FS（ハウスメーカー専用モデル）
希望小売価格 オープン価格

※V2HスタンドおよびV2Hポッド®はオプションになります。

●トライブリッドパワコン®

型番 ES-T6S
外形寸法 W690xH564xD228.4 mm（取付金具・突起部含まず）
最大外形寸法（取付金具・突起部を含む） W699×H569×D230mm
本体質量 39kg（取付金具含まず）
44kg（取付金具含む）
系統連系出力 電気方式 単相2線式（接続は単相3線式）
定格出力※1 9.9kW
定格出力（蓄電池のみの場合）※1 3.5kW （ESS-T6FS）
定格出力電圧 AC 202V± 12V
定格周波数 50または60Hz
定格力率 0.95（標準値）
電流歪率 総合電流歪率：5%以下（定格出力時）
各次電流歪率：3%以下（定格出力時）
自立出力 電気方式 単相3線式
定格出力※1 5.9kVA（片相2.95kVA）
定格出力（蓄電池のみの場合）※1 4.0kVA（ESS-T6FS）
定格出力電圧 AC 202V± 12V/AC 101V±6V
定格周波数 50または60Hz
インバータ 変換方式 連系運転時：自励式電圧型電流制御方式
自立運転時：自励式電圧型電圧制御方式
スイッチング方式 正弦波PWM方式
太陽光発電 接続方式 マルチストリング方式
制御方式 最大電力点追従（MPPT）方式
入力回路数 5回路
最大入力電圧（許容最大開放電圧） DC 450V/1回路※2
最大入力電流（許容最大短絡電流） 16A/1回路※2
最大動作入力電流 13.5A/1回路
運転可能電圧範囲 DC 25V～DC450V/1回路
起動/停止電圧 起動：25V/停止：25V
定格出力電力 2.2kW/1回路、11kW/5回路
変換効率
(系統連系時)		 太陽光 95%※3（定格出力時）
蓄電池 95%（定格出力時）
EV 94%※4,※5（定格出力時）
絶縁方式 非絶縁トランスレス方式
冷却方式 自然空冷方式（内部攪拌ファンあり）※6
不要輻射 JET規格7.1.2放射妨害波試験適合
(JETGR0002-1-16.1)(2024)※7
運転時騒音 40 dB-A 以下※8
防水防塵保護等級 IP55
(水抜き穴、吸排気口を除く場合）
設置環境 設置条件 屋外、標高2,000 m 以下、重塩害非対応
（-30 ～ +45℃）
動作温度※9 -20 〜 +40℃

※1:パワーコンディショナの温度が高いときは、保護機能により蓄電システムの出力を一時的に抑制することがあります。

※2:モジュールの温度特性および直並列接続も含めて満足するようにしてください。これらを満足しない太陽光発電パネルは本製品に接続できません。
また、1回路あたりの接続可能容量は最大入力電力の150%を目安としてください。

※3:JIS C 8961に基づく効率測定方法による定格負荷効率を示します。

※4:電気自動車損失除く。

※5:家庭の消費が1kW未満の場合、変換効率が低下します。

※6:動作中はトライブリッドパワコン®内蔵ファンの動作音が発生します。
壁との距離等、設置環境により音の聞こえ方が異なることがあります。

※7:電波障害となる場合がありますので、ラジオ、テレビ等の電波を利用する機器とは3m以上離してください。受信している電波の弱い場所では電波障害を受ける可能性があります。

※8:JIS C1509-1で規定するA特性サウンドレベルを示します。製品正面中央から1m、高さ1mの距離での測定値です。

※9:JIS C 62477-1で規定する高温高湿試験（定常）における最高湿度85%の動作温度を示します。

●蓄電池ユニット

型番 ES-BFFS
外形寸法 W760xH495xD525mm
本体質量 165kg
蓄電池公称容量 13.2kWh
蓄電池初期実効容量 11.2kWh（JIS C 4413による）
電池種類 リチウムイオン蓄電池
電池構成 1モジュールあたり8直列2並列　
全7モジュール直列構成
蓄電池定格電圧 DC179.2V
蓄電池定格入力動作電圧範囲 DC140V 〜201.6V
防水防塵保護等級 IP31
設置環境 設置条件 屋内、標高2,000 m 以下
0 〜 +40℃（結露なきこと）
動作温度※1 0 〜 +40°C

※1:JIS C 62477-1で規定する高温高湿試験（定常）における最高湿度85%の動作温度を示します。

●V2Hスタンド/ V2Hポッド®

型番 ES-PL1S
外形寸法
（取付金具、突起部含まず）		 V2H スタンド W470xH620xD197mm
V2H ポッド® W160xH355xD160mm
V2H最大外形寸法
（取付金具、突起部を含む)		 V2H スタンド W470xH620xD208mm
V2H ポッド® W160xH355xD167mm
本体質量 V2H スタンド 26kg（取付金具含まず）
V2H ポッド® 7.9kg（取付金具含まず）
充放電コネクタケーブル長 7.5m
充電部
(系統連系時)		 電気方式 単相2線式（接続は単相3線式）
定格電圧 AC202V±12V
定格周波数 50または60Hz
出力電力 6kW未満※1（拡張充電時:最大9.9kW※2）
放電部
(系統連系時)		 電気方式 単相2線式（接続は単相3線式）
定格電圧 AC202V±12V
定格周波数 50または60Hz
AC 出力電力 5.9kW※3
放電部
(自立時)		 電気方式 単相3線式
定格電圧 AC202V±12V
定格周波数 50または60Hz
AC 出力電力 5.9kVA（片相:2.95kVA）※3
車両側電圧範囲 DC150V～DC 450V
冷却方式 自然空冷方式（内部攪拌ファンあり）※4
不要輻射 JET規格7.1.2放射妨害波試験適合(JETGR0002-1-16.1)(2024)※5
運転時騒音 40dB-A以下※6
防水防塵保護等級 IP55
（水抜き穴、吸排気口を除く場合）
設置環境 設置条件 屋外、標高2,000 m 以下、重塩害非対応
（-30 ～ +45℃）
動作温度 -20 〜 +40℃

※1:機器の入力値であり、実際の充電出力を保証している数値ではありません。契約電力や家庭での使用状況および車両の充電率によって異なります。

※2:車両の状態(車種、充電率)、蓄電池ユニットの有無、太陽光の発電電力等によって異なる場合があります。

※3:車両の状態(車種、充電率)よって異なる場合があります。

※4:動作中はV2Hスタンド内蔵ファンの動作音が発生します。
壁との距離等、設置環境により音の聞こえ方が異なることがあります。

※5:受信障害になることがありますので、ラジオ、テレビ等の電波を利用する機器とはV2Hスタンドから3m以上離して設置してください。受信している電波の弱い場所では電波障害を受ける可能性があります。

※6:JIS C1509-1で規定するA特性サウンドレベルを示します。
製品正面中央から1m、高さ1mの距離での測定値です。

●室内リモコン

型番 ES-R8S
外形寸法 W85xH130xD29mm
本体質量 190g
設置環境 設置条件 屋内（0～+40℃、結露なきこと）
動作温度 0 〜 +40°C

●組み合わせ構成表

システム型番
（パッケージ型番）		 トライブリッドパワコン 蓄電池ユニット
ES-T6S ES-BFFS
ES-T6S 蓄電池なし ◯
ESS-T6FS 13.2kWh ◯ ◯
