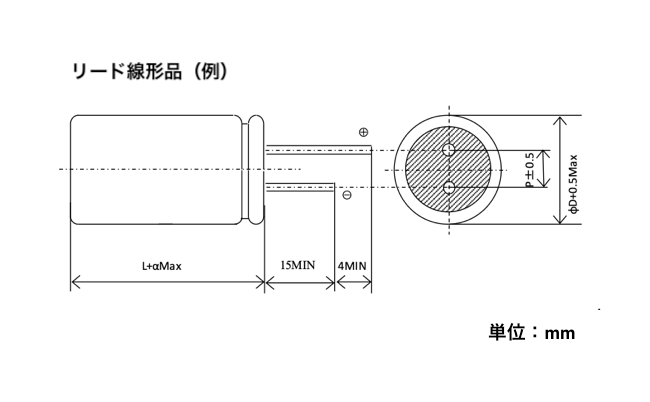

寸法図Dimensional drawing

φD×L φ3×7L φ3.3×9L φ4×25.5L φ8×11.5L φ12.5×40L
P 1.0 1.0 1.5 3.5 5.0
φd 0.4 0.4 0.45 0.6 0.8
α 0 0 0 1.0 2.0

特性図Characteristics chart

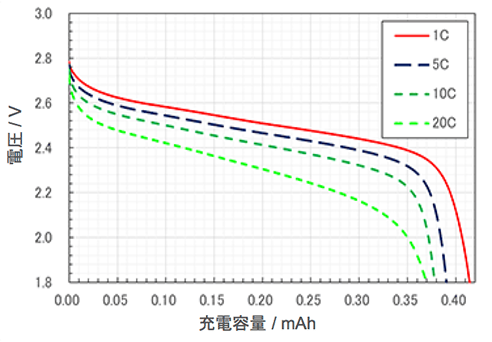

各Cレートにおける充電曲線
各Cレートにおける放電曲線

仕様表Specification

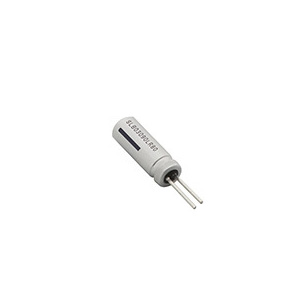

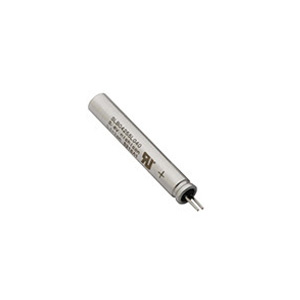

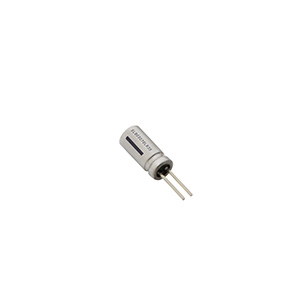

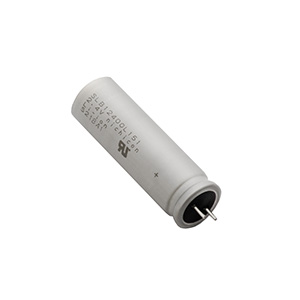

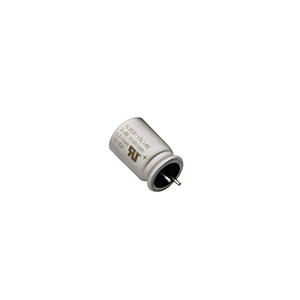

型番 SLB03070LR35 SLB03090LR80 SLB04255L040 SLB08115L140 SLB12400L151
公称電圧 2.4V 2.4V 2.4V 2.4V 2.4V
電圧範囲 2.8V - 1.8V 2.8V - 1.8V 2.8V - 1.8V 2.8V - 1.8V 2.8V - 1.8V
最大充電/
最大放電電流
7mA 16mA 80mA 280mA 3000mA
公称容量 0.35mAh 0.8mAh 4mAh 14mAh 150mAh
ESR (at 1kHz) Max. 12 ohm Max. 8 ohm Max. 0.6 ohm Max. 0.24 ohm Max. 0.06 ohm
温度範囲 -30℃ ~ +60℃ -30℃ ~ +60℃ -30℃ ~ +60℃ -30℃ ~ +60℃ -30℃ ~ +60℃
エネルギー密度 16Wh/L 26Wh/L 30Wh/L 58Wh/L 73Wh/L
重量 0.12g 0.16g 0.75g 1.2g 9.0g
サイズ φ径 3.0mm 3.3mm 4.0mm 8.0mm 12.5mm
L寸 7.0mm 9.0mm 25.5mm 11.5mm 40.0mm
データシート 準備中 準備中
2022年4月量産予定 2022年4月量産予定
