トライブリッド蓄電システム®
ESS-T5シリーズ/ESS-T6シリーズ
電気代の最小化を目指して。
新しいエネルギーライフが、ここから始まる。
トライブリッドパワコン®
パワフルで拡張性に優れた
トライブリッドモデル
ご自宅に太陽光発電を設置する際には、
トライブリッドパワコン®をご検討ください。
将来的に、蓄電池や電気自動車を
接続して充放電が可能です。
くらしの中でエネルギーを無駄なく効率よく使う
「エネルギーの家産家消」が目指せます。
 室内リモコン トライブリッドパワコン® |
 7.4/9.9/14.9/19.9kWh |
 V2Hスタンド |
 V2Hポッド® |
ESS-T5シリーズ/ESS-T6シリーズの
主な特長
1. 連系出力最大9.9kW、自立出力5.9kVA
全負荷200V標準搭載
通常時も停電時も安心のパワフル出力
2. 太陽光入力4回路、最大入力8.8kW
（ES-T5）
太陽光入力5回路、最大入力11kW
（ES-T6）
大容量の太陽光パネルも接続可能
3. 電池容量7.4/9.9/14.9/19.9kWh
自家消費に適した容量
4. 使いやすさを追求したV2Hポッド®
省スペースでEVの車種に応じて
フレキシブルな設置が可能
EV充電：標準5.9kW、拡張充電9.9kWで
大容量化するEV電池を短時間充電
5. 専用アプリ対応/室内リモコンを付属
手元でいつでも簡単操作
CHAdeMO認証取得済み
S-JET安全認証取得済み
製品仕様
| システ厶型番 | ES-T5 | ES-T6 | |||||
| ESS-T5M1 | ESS-T6M1 | ||||||
| ESS-T5MG1 | ESS-T6MG1 | ||||||
| ESS-T5L1 | ESS-T6L1 | ||||||
| ESS-T5X1 | ESS-T6X1 | ||||||
| ESS-T5XG1 | ESS-T6XG1 | ||||||
| ESS-T5Z1 | ESS-T6Z1 | ||||||
| 希望小売価格(税抜価格) | ES-T5 | ¥1,500,000 | ES-T6 | ¥1,800,000 | |||
| ESS-T5M1 | ¥3,400,000 | ESS-T6M1 | ¥3,700,000 | ||||
| ESS-T5MG1 | ¥3,500,000 | ESS-T6MG1 | ¥3,800,000 | ||||
| ESS-T5L1 | ¥4,000,000 | ESS-T6L1 | ¥4,300,000 | ||||
| ESS-T5X1 | ¥5,300,000 | ESS-T6X1 | ¥5,600,000 | ||||
| ESS-T5XG1 | ¥5,500,000 | ESS-T6XG1 | ¥5,800,000 | ||||
| ESS-T5Z1 | ¥6,500,000 | ESS-T6Z1 | ¥6,800,000 | ||||
※V2HスタンドおよびV2Hポッド®はオプションになります。
※トライブリッドパワコンおよびトライブリッドパワコンと各蓄電池ユニットを組み合わせたシステム時の価格です。

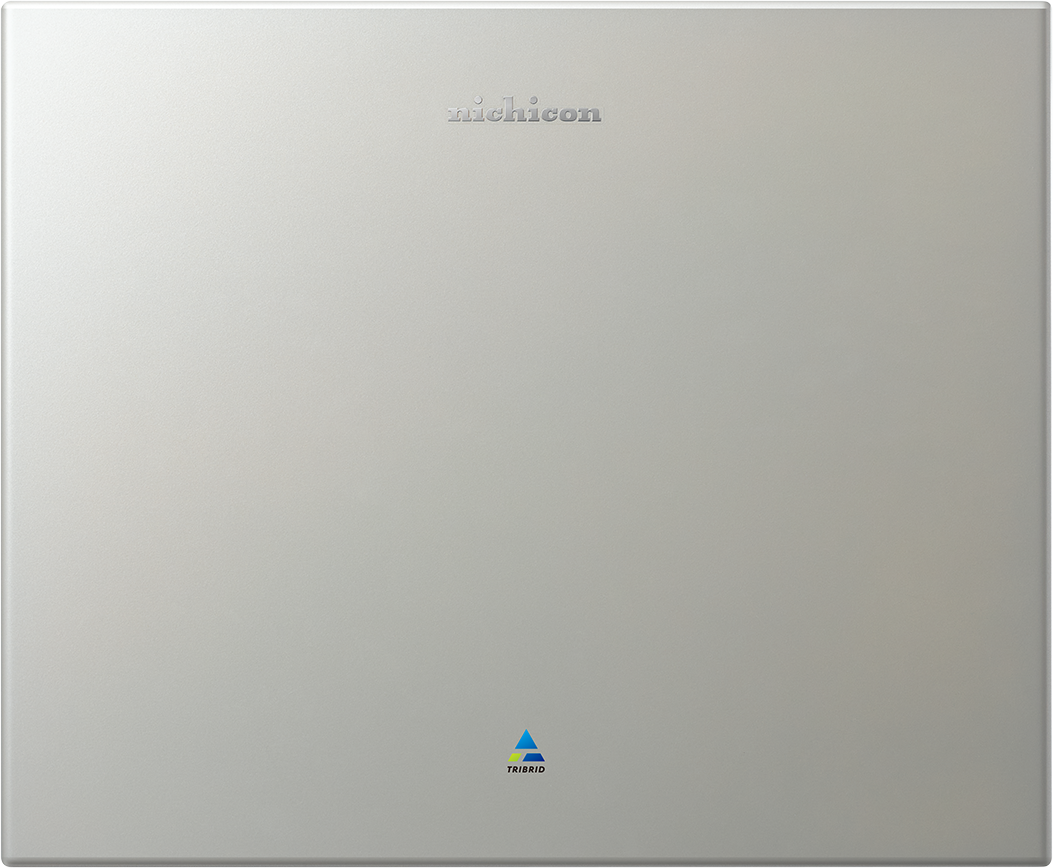

●トライブリッドパワコン®
| トライブリッドパワコン® | ES-T5 | ES-T6 | |
| 外形寸法 | W690×H564×D228.4mm （取付金具、突起部含まず） |
||
| 本体質量 | 39kg（取付金具含まず） | ||
| 系統連系出力 | 電気方式 | 単相2線式（接続は単相3線式） | |
| 定格出力※1 | 5.9kW | 9.9kW | |
|
定格出力※1 （蓄電池のみの場合） |
3.0kW(ESS-T5M1/ESS-T5MG1) 5.9kW(ESS-T5L1/ESS-T5X1/ ESS-T5XG1/ESS-T5Z1) |
3.0kW(ESS-T6M1/ESS-T6MG1) 5.9kW(ESS-T6L1/ESS-T6X1/ ESS-T6XG1/ESS-T6Z1) |
|
| 定格出力電圧 | AC202V±12V | ||
| 定格周波数 | 50または60Hz | ||
| 定格力率 | 0.95（標準値） | ||
| 電流歪率 |
総合電流歪率：5％以下（定格出力時） 各次電流歪率：3％以下（定格出力時） |
||
| 自立出力 | 電気方式 | 単相3線式 | |
| 定格出力※1 | 5.9kVA（片相：2.95kVA） | ||
|
定格出力※1 （蓄電池のみの場合） |
4.0kVA(ESS-T5M1/ESS-T5MG1) 5.9kVA(ESS-T5L1/ESS-T5X1/ ESS-T5XG1/ESS-T5Z1) |
4.0kVA(ESS-T6M1/ESS-T6MG1) 5.9kVA(ESS-T6L1/ESS-T6X1/ ESS-T6XG1/ESS-T6Z1) |
|
| 定格出力電圧 | AC202V±12V/AC101V±6V | ||
| 定格周波数 | 50または60Hz | ||
| インバータ | 変換方式 |
連系運転時：自励式電圧型電流制御方式 自立運転時：自励式電圧型電圧制御方式 |
|
| スイッチング方式 | 正弦波PWM方式 | ||
| 太陽光発電 | 接続方式 | マルチストリング方式 | |
| 制御方式 | 最大電力点追従制御（MPPT） | ||
| 入力回路数 | 4回路 | 5回路 | |
| 開放電圧（接続可能上限値） | DC 450V/1回路※2 | ||
| 短絡電流（接続可能上限値） | 16A/1回路※2 | ||
| 最大動作電流 | 14.5A/1回路 | 13.5A/1回路 | |
| 運転可能電圧範囲 | DC25~DC450V/1回路 | ||
| 起動/停止電圧 | 起動時：25V 停止時：20V |
||
| 最大発電電力 | 2.2kW※2/1回路,8.8kW/4回路 | 2.2kW※2/1回路,11kW/5回路 | |
| 変換効率 （系統連系時） |
太陽光（放電時） | 96%※3(定格出力時) | 95%※3(定格出力時) |
| 蓄電池（放電時） |
95%(ESS-T5M1/ESS-T5MG1/ESS-T5X1/ ESS-T5XG1) 96%(ESS-T5L1/ESS-T5Z1) |
95%(ESS-T6M1/ESS-T6MG1/ESS-T6X1/ ESS-T6XG1) 96%(ESS-T6L1/ESS-T6Z1) |
|
| EV（放電時） | 94%※4（定格出力時） | ||
| 絶縁方式 | 非絶縁トランスレス方式 | ||
| 冷却方式 | 自然空冷方式（内部攪拌ファンあり）※5 | ||
| 不要輻射 |
JET規格7.1.2放射妨害波試験適合 JET GR0002-1-16.1(2024)※6 |
||
| 運転時騒音 | 40dB(A)以下※7 | ||
| 防水防塵保護等級 | IP55（水抜き穴、吸排気口を除く場合） | ||
| 設置環境 | 設置条件 |
屋外、標高2,000m以下 -30℃~+45℃、重塩害非対応 |
|
| 動作温度※8 | -20℃～+40℃ | ||
※トライブリッドパワコン®は、トライブリッド蓄電システムのパワーコンディショナの登録商標です。
※1:パワーコンディショナの温度が高いときは、保護機能により蓄電システムの出力を一時的に抑制することがあります。
※2:太陽光パネルモジュールの温度特性および直並列接続も含めて満足するようにしてください。これらを満足しない太陽光発電パネルは本製品に接続できません。
また、1回路あたりの接続可能容量は最大入力電力の150%を目安としてください。
※3:JIS C 8961に基づく効率測定方法による定格負荷効率を示します。
※4:電気自動車の損失除く。
※5:動作中はパワーコンディショナ内蔵ファンの動作音が発生します。壁との距離等、設置環境により音の聞こえ方が異なることがあります。
※6:電波障害となる場合がありますので、ラジオ ・テレビ等の電波を利用する機器とは3m以上離してください。受信している電波の弱い場所では電波障害を受ける可能性があります。
※7:JIS C 1509-1で規定する A特性サウンドレベルを示します。製品正面中央から 1m、高さ 1mの距離での測定値です。
※8:JIS C62477-1で規定する高温高湿試験（定常）における最高湿度85%の動作温度を示します。

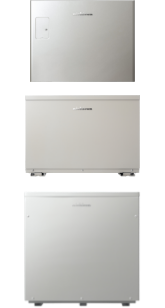

●蓄電池ユニット
|
蓄電池ユニット/ 増設ユニット |
ES-BSM/ ES-BSX | ES-CSM/ES-CSX | ES-DYL | |
| 外形寸法 | W540×H418×D230mm | W592×H436×D332mm | W597mm×H619mm×D429mm | |
| 本体質量 | 61kg | 67kg | 160kg | |
| 蓄電池公称容量 |
ESS-T5M1（ES-T5+ES-BSM）:7.4kWh ESS-T5X1（ES-T5+ES-BSM＋ES-BSX）:14.9kWh ESS-T6M1（ES-T6+ES-BSM）:7.4kWh ESS-T6X1（ES-T6+ES-BSM+ES-BSX）:14.9kWh |
ESS-T5MG1（ES-T5+ES-CSM）:7.4kWh ESS-T5XG1（ES-T5+ES-CSM＋ES-CSX）:14.9kWh ESS-T6MG1（ES-T6+ES-CSM）:7.4kWh ESS-T6XG1（ES-T6+ES-CSM+ES-CSX）:14.9kWh |
ESS-T5L1（ES-T5＋ES-DYL）:9.9 kWh ESS-T5Z1（ES-T5＋ES-DYL＋ES-DYL）:19.9 kWh ESS-T6L1（ES-T6＋ES-DYL）:9.9 kWh ESS-T6Z1（ES-T6＋ES-DYL＋ES-DYL）:19.9 kWh |
|
| 蓄電池初期実効容量 |
ESS-T5M1（ES-T5+ES-BSM）:6.5kWh ESS-T5X1（ES-T5+ES-BSM＋ES-BSX）:12.9kWh ESS-T6M1（ES-T6+ES-BSM）:6.5kWh ESS-T6X1（ES-T6+ES-BSM+ES-BSX）:12.9kWh (JIS C 4413 による) |
ESS-T5MG1（ES-T5+ES-CSM）:6.5kWh ESS-T5XG1（ES-T5+ES-CSM＋ES-CSX）:12.9kWh ESS-T6MG1（ES-T6+ES-CSM）:6.5kWh ESS-T6XG1（ES-T6+ES-CSM+ES-CSX）:12.9kWh (JIS C 4413 による) |
ESS-T5L1（ES-T5＋ES-DYL）:9.1 kWh ESS-T5Z1（ES-T5＋ES-DYL＋ES-DYL）:18.2 kWh ESS-T6L1（ES-T6＋ES-DYL）:9.1 kWh ESS-T6Z1（ES-T6＋ES-DYL＋ES-DYL）:18.2 kWh (JIS C 4413 による) |
|
| 電池種類 | リチウムイオン蓄電池 | |||
| 電池構成 | 1モジュールあたり28直列9並列 全2モジュール直列構成 | 1モジュールあたり23直列1並列 全4モジュール直列構成 |
||
| 蓄電池定格電圧 | DC 202.7V | DC 294.4 V | ||
| 蓄電池定格入力動作電圧範囲 | DC 168V~228.2V | DC 266.8V ～ 331.2V | ||
| 防水防塵保護等級 | IP31 | IP35 | IP55 | |
| 設置環境 | 設置条件 |
屋内/標高2,000m以下 -10℃~+45℃（結露なきこと） |
屋外※1/標高2,000m以下 重塩害非対応 -10℃~+45℃（結露なきこと） |
屋内外※1/標高2,000m以下 重塩害非対応 -10℃~+45℃（結露なきこと） |
| 動作温度※2 | -10℃~+40℃ | |||
※1:日光が当たる場所には設置できません。
※2:JIS C 62477-1 で規程する高温高湿試験（定常）における最高湿度85%の動作温度を示します。

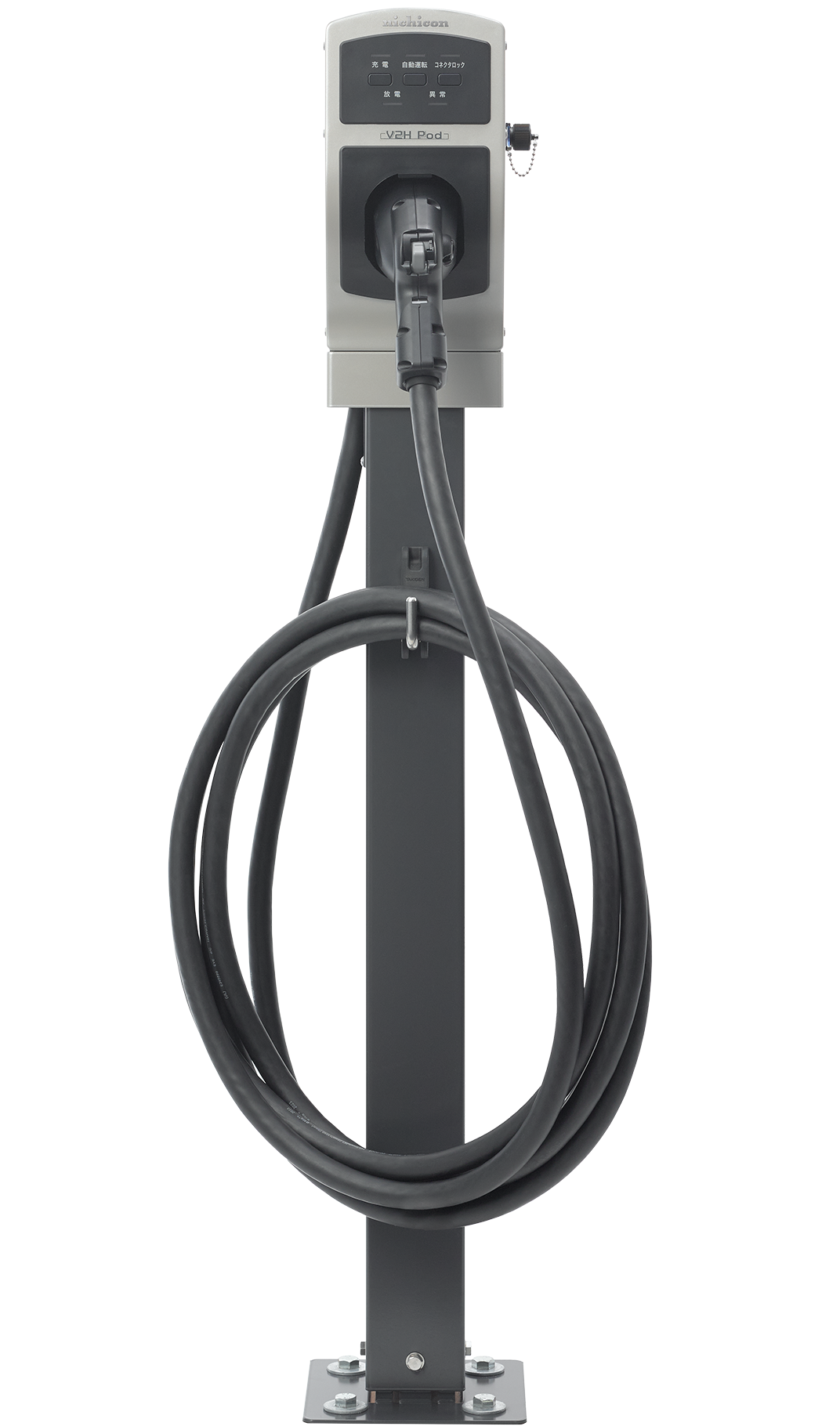

●V2Hスタンド/ V2Hポッド®
| V2Hスタンド/ V2Hポッド® | ES-PL1 | |
| 外形寸法 （取付金具、突起部含まず） |
V2H スタンド | W470xH620xD197mm（取付金具、突起部含まず） |
| V2H ポッド® | W160xH355xD160mm（取付金具、突起部含まず） | |
| 本体質量 | V2H スタンド | 26kg（取付金具含まず） |
| V2H ポッド® | 7.9kg（取付金具含まず） | |
| 充放電コネクタケーブル長 | 7.5m | |
| 充電部 (系統連系時) |
電気方式 | 単相2線式（接続は単相3線式） |
| 定格電圧 | AC202V±12V | |
| 定格周波数 | 50または60Hz | |
| 出力電力 | 6kW未満※1（拡張充電時:最大9.9kW※2） | |
| 放電部 (系統連系時) |
電気方式 | 単相2線式（接続は単相3線式） |
| 定格電圧 | AC202V±12V | |
| 定格周波数 | 50または60Hz | |
| AC 出力電力 | 5.9kW※3 | |
| 放電部 (自立時) |
電気方式 | 単相3線式 |
| 定格電圧 | AC202V±12V | |
| 定格周波数 | 50または60Hz | |
| AC 出力電力 | 5.9kVA（片相:2.95kVA）※3 | |
| 車両側電圧範囲 | DC150V～DC 450V | |
| 冷却方式 | 自然空冷方式（内部攪拌ファンあり）※4 | |
| 不要輻射 |
JET規格7.1.2放射妨害波試験適合 JET GR0002-1-16.1(2024)※5 |
|
| 運転時騒音 | 40dB（A）以下※6 | |
| 防水防塵保護等級 | IP55 （水抜き穴、吸排気口を除く場合） |
|
| 設置環境 | 設置条件 | 屋外、標高2,000m以下、 (-30℃~+45℃、重塩害非対応) |
| 動作温度※7 | -20 〜 +40℃ | |
※V2Hポッド®は、トライブリッド蓄電システムV2Hポッドの登録商標です。
※1:機器の入力値であり、実際の充電出力を保証している数値ではありません。契約電力や家庭での使用状況および車両の充電率によって異なります。
※2:車両の状態(車種、充電率)、蓄電池ユニットの有無、太陽光の発電電力等によって異なる場合があります。
※3:車両の状態( 車種、充電率) によって異なる場合があります。
※4:動作中はV2H スタンド内蔵ファンの動作音が発生します。壁との距離等、設置環境により音の聞こえ方が異なることがあります。
※5:電波障害となる場合がありますので、ラジオ・テレビ等の電波を利用する機器とは3 m 以上離してください。受信している電波の弱い場所では電波障害を受ける可能性があります。
※6:JIS C 1509-1 で規定するA特性サウンドレベルを示します。製品正面中央から1m、高さ1mの距離での測定値です。
※7:JIS C 62477-1 で規定する高温高湿試験（定常）における最高湿度85%の動作温度を示します。

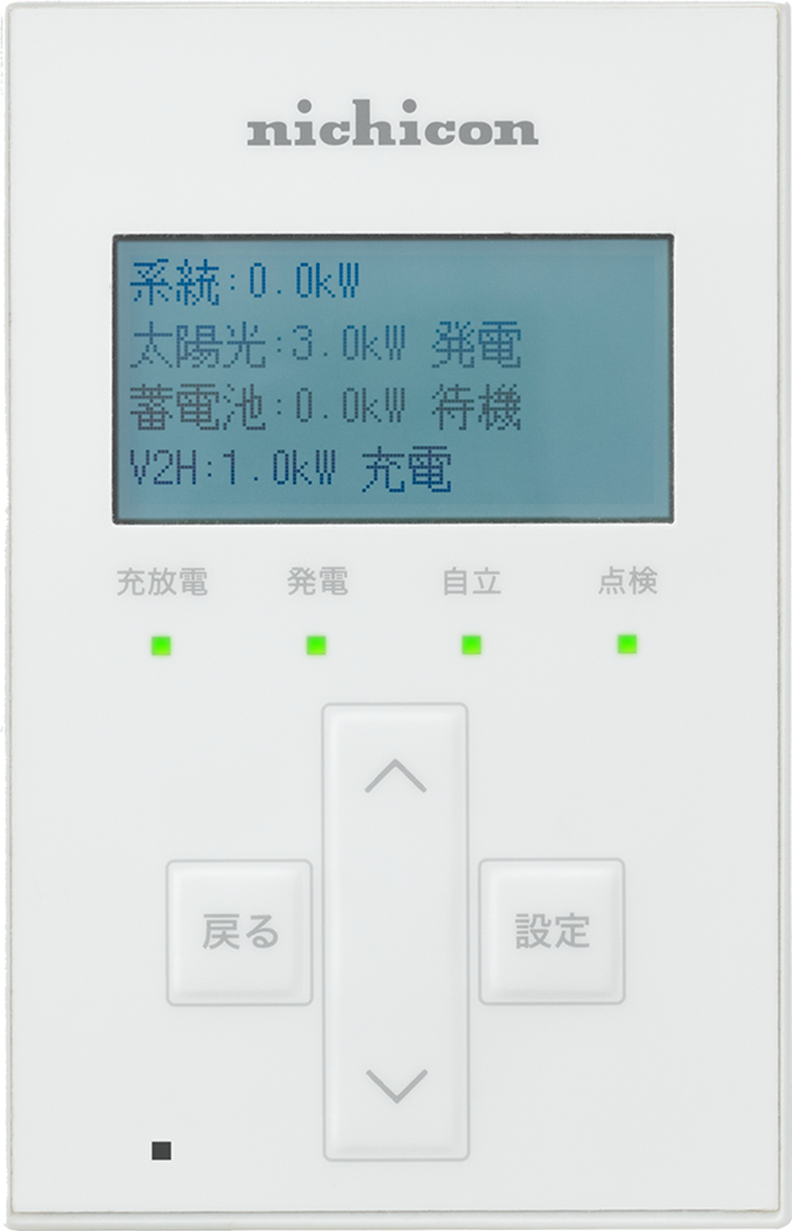

●室内リモコン
| 型番 | ES-R8 | |
| 外形寸法 | W85×H130×D29mm | |
| 本体質量 | 190g | |
| 設置環境 | 設置条件 | 屋内（0～+40℃、結露なきこと） |
| 動作温度 | 0 〜 +40°C | |
●組み合わせ構成表
| システム型番 （パッケージ型番） |
トライブリッド パワコン |
蓄電池ユニット | |||||
| ES-T5 | ES-BSM | ES-CSM | ES-DYL | ES-BSX | ES-CSX | ||
| ES-T5 | 蓄電池なし | ◯ | |||||
| ESS-T5M1 | 7.4kWh屋内 | ◯ | ◯ | ||||
| ESS-T5MG1 | 7.4kWh屋外 | ◯ | ◯ | ||||
| ESS-T5L1 | 9.9kWh屋内外 | ◯ | ◯ | ||||
| ESS-T5X1 | 14.9kWh屋内 | ◯ | ◯ | ◯ | |||
| ESS-T5XG1 | 14.9kWh屋外 | ◯ | ◯ | ◯ | |||
| ESS-T5Z1 | 19.9kWh屋内外 | ◯ | ◯×2 | ||||
| システム型番 （パッケージ型番） |
トライブリッド パワコン |
蓄電池ユニット | |||||
| ES-T6 | ES-BSM | ES-CSM | ES-DYL | ES-BSX | ES-CSX | ||
| ES-T6 | 蓄電池なし | ◯ | |||||
| ESS-T6M1 | 7.4kWh屋内 | ◯ | ◯ | ||||
| ESS-T6MG1 | 7.4kWh屋外 | ◯ | ◯ | ||||
| ESS-T6L1 | 9.9kWh屋内外 | ◯ | ◯ | ||||
| ESS-T6X1 | 14.9kWh屋内 | ◯ | ◯ | ◯ | |||
| ESS-T6XG1 | 14.9kWh屋外 | ◯ | ◯ | ◯ | |||
| ESS-T6Z1 | 19.9kWh屋内外 | ◯ | ◯×2 | ||||
