EVパワー・ステーション VSG3シリーズ

V2Hシステム

EVパワー・ステーション®

VSG3シリーズ

プラグホルダ
（操作部）

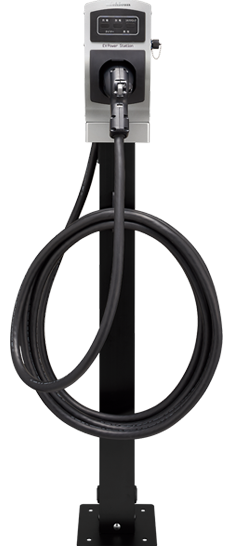

プラグホルダ用ポール
（オプション）

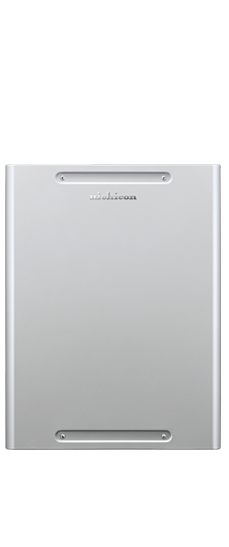

パワーユニット
（本体）

※停電発生時に車両と接続
（コネクタロック）されていること

製品特長01

太陽光発電を有効活用

太陽光で
エコドライブを。
EVを「蓄電池」
としても活用。

V2Hシステムがあれば、自宅の太陽光発電でつくったクリーンなエネルギーをEVに充電できるため、CO₂排出を抑えたエコドライブが実現します。

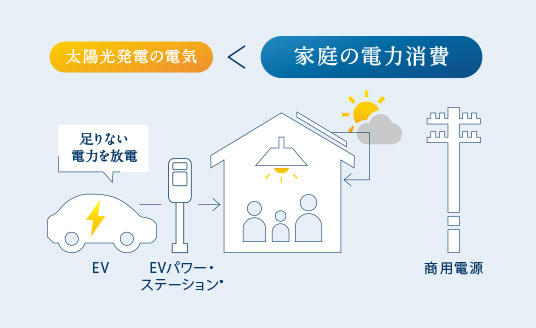

また、EVの充電だけでなく、EVから家庭への放電も可能。昼間、太陽光発電に余剰が出れば、EVに充電しておき、電力消費の多い夜の時間帯に家庭へ放電して活用できます。

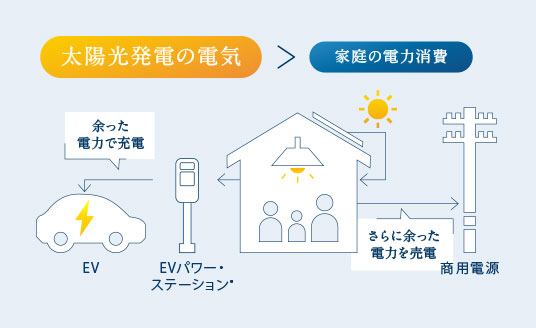

グリーンモードにおける
電気の流れ

詳しく見る

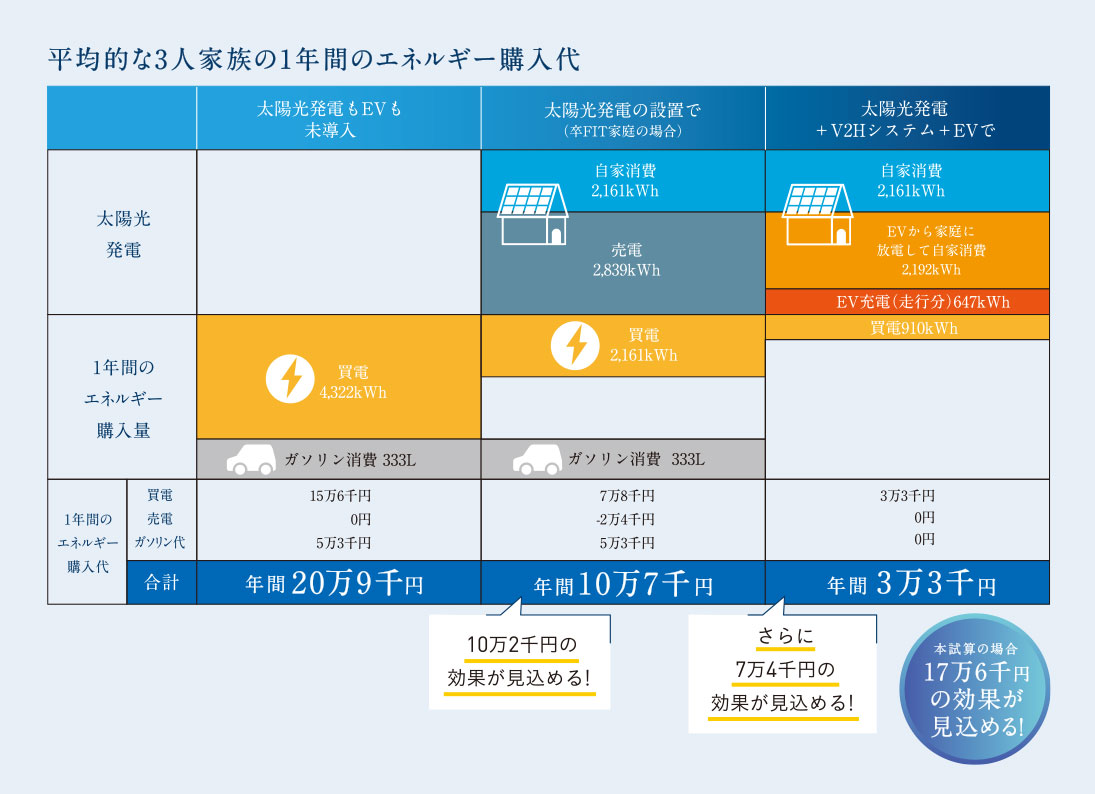

太陽光発電を有効活用。

太陽光発電とEVを組み合わせて、自宅でつくった電気を上手に
「家産家消」することで、毎日の節電をより加速できます。

詳しく見る

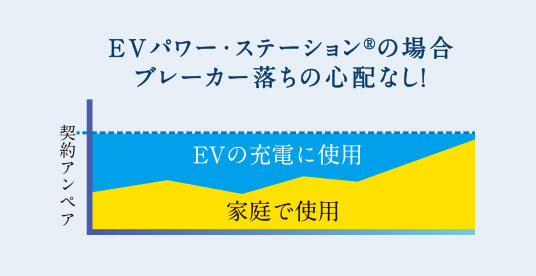

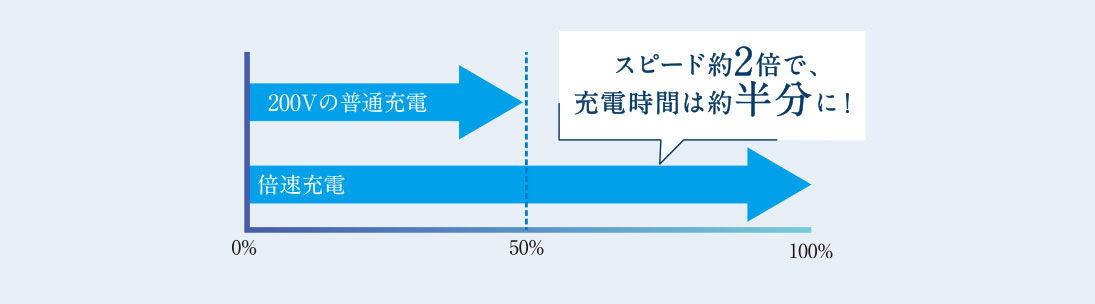

スピーディな倍速充電。

詳しく見る

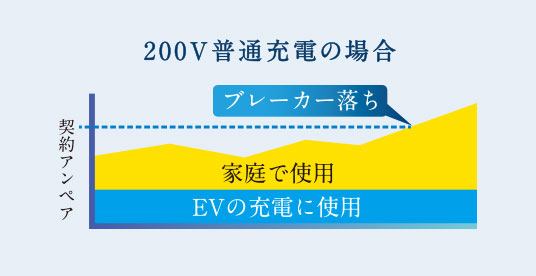

安心のインテリジェント充電。

詳しく見る

太陽光発電を設置していなくても、
V2HシステムがあればEVを「蓄電池」として活用できます。

製品特長02

停電対策に活用

EVを「停電対策」に活用。
災害時でも家族に安心を！

EVから電気を取り出せるV2Hシステムがあれば、災害などによる停電時に、EVが非常用電源になります。これからも家族が長く安心して暮らすために、「EVに電気を蓄えておく」という防災対策を。

停電したら、
EVから家へ自動で放電。

EVパワー・ステーション®は、停電が発生した際にEVから自動で家に放電します。車両が接続（コネクタロック）されていれば、暗闇の中で複雑な操作をする必要がありません。

詳しく見る

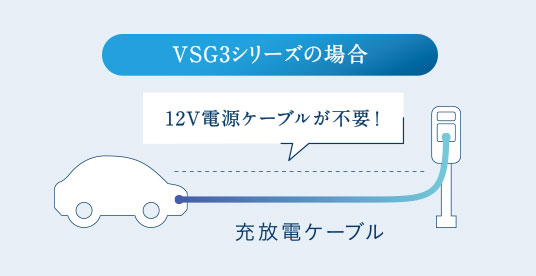

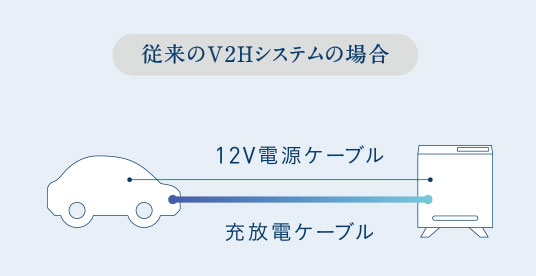

12V電源ケーブルでの
起動操作が不要。

詳しく見る
停電が長引いても、
より安心に。

停電が長時間続いた場合でも、EVの大容量バッテリーから家への
放電を続けることが可能。安心がより長く続きます。

詳しく見る

製品特長03

軽量・コンパクトな
セパレートタイプ

毎日の操作がラク

プラグホルダ（操作部）は、手に取りやすくEVに接続しやすい位置に設置が可能です。

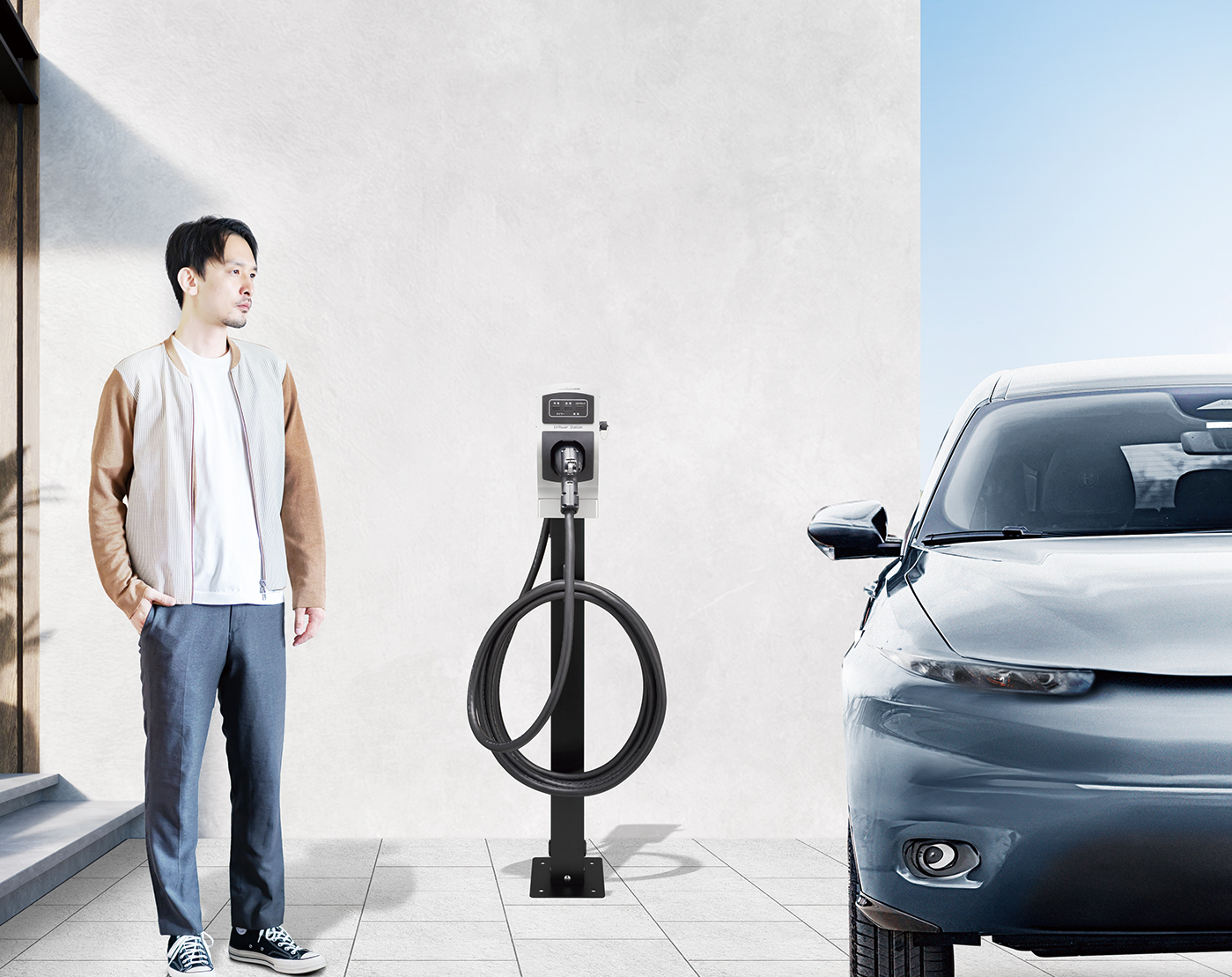

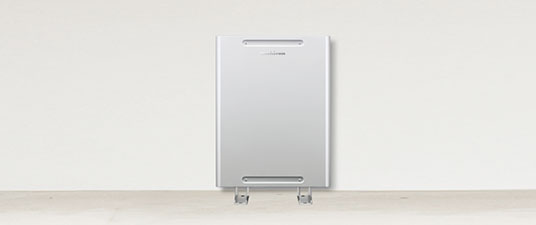

選べる設置方法

壁に掛けて設置したり、据置きにしたり、自宅の駐車スペースに合わせて自在な設置が可能です。

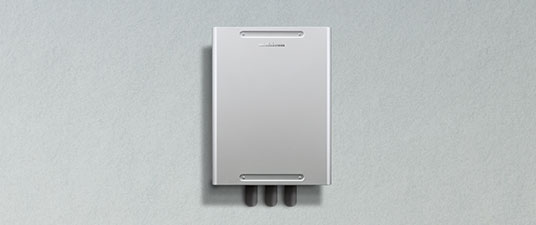

省スペース設置

パワーユニット（本体）もプラグホルダ（操作部）もコンパクト＆シンプルなデザインです。
音が気にならない

外部ファンがなく運転音が静か。窓の近くに設置しても、騒音が気になりません。

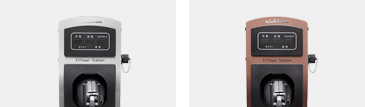

選べるカラーバリエーション

プラグホルダ（操作部）は、シルバーメタリックと
ブロンズメタリックから選択できます。

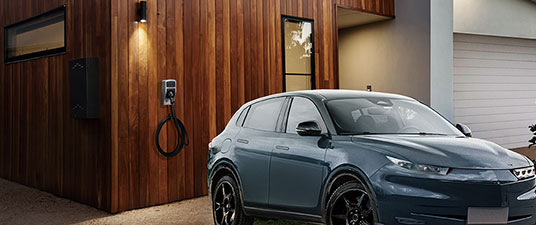

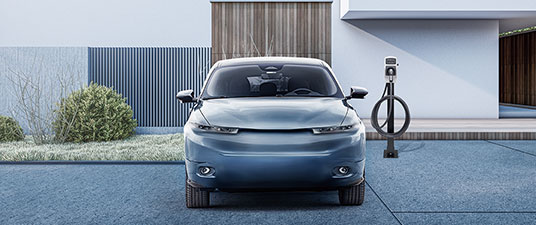

セパレートタイプで
さまざまな駐車
スペースに対応。

詳しく見る

※画像は合成イメージのため、実際の設置状況とは異なる場合があります。

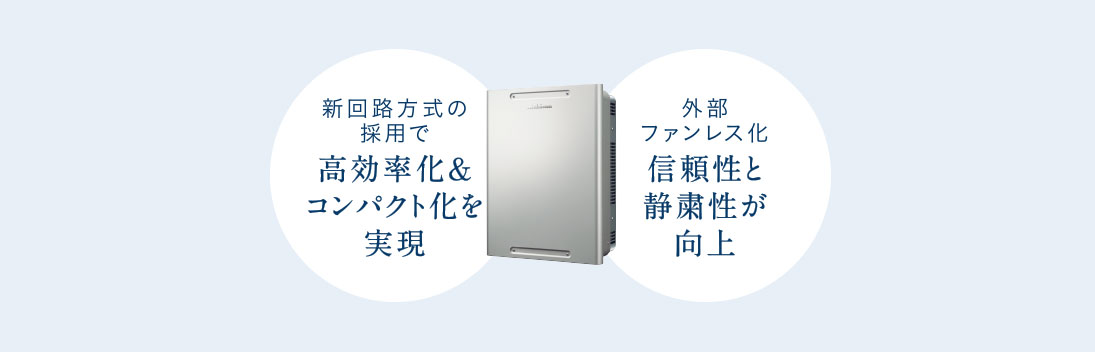

電気のムダを削減。
運転音も静か。

詳しく見る

製品特長04

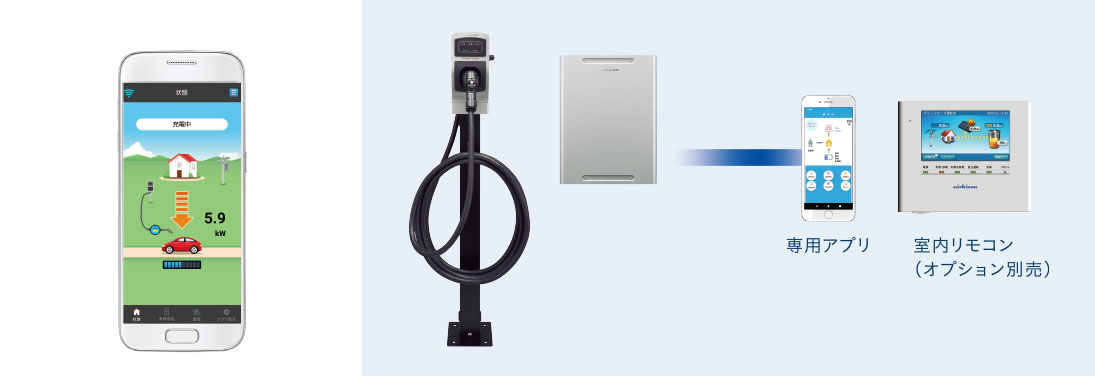

操作もカンタン

スマートフォンや
室内リモコンで
ラクラク操作。

詳しく見る

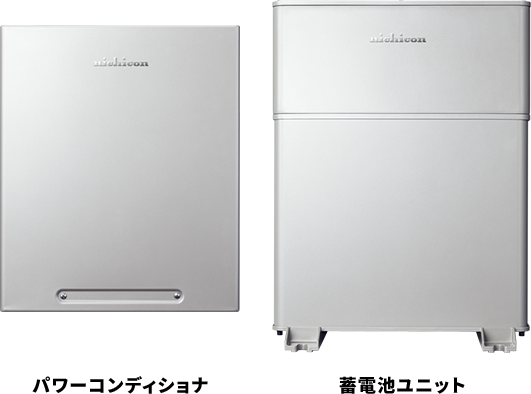

蓄電池連携

発展型太陽光
パワーコンディショナ

（ハイブリッド蓄電システム、V2H連携）
ESS-E1シリーズ

太陽光を、くらしの未来まで
照らすエネルギーに。

EVパワー・ステーション®とスムーズに連携でき、
拡張性に優れたパワコンです。
蓄電池の後から設置に対応しています。

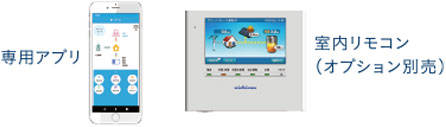

専用アプリ
もしくは室内リモコンで
蓄電池もV2Hシステムも制御

蓄電池とV2Hシステム、どちらも開発してきた
ニチコンならではの便利さです。

発展型太陽光パワーコンディショナ
のページを見る

製品仕様

EVパワー・ステーション®
VSG3-666CN7

詳しく見る

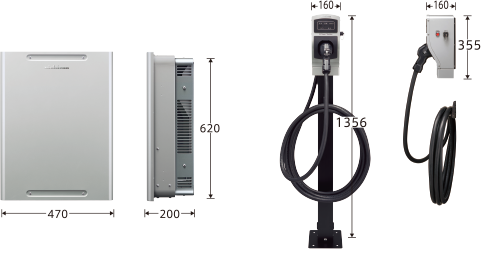

主要な製品構成ユニット（外形寸法単位：mm）

製品仕様

※横にスクロールできます

		パワーユニット（本体／壁掛、据置）	プラグホルダ（操作部／壁掛、ポール）
型番		VSG3-666CN7
ケーブル		7.5m(5.1kg)
外形寸法（横幅:Ｗ×高さ:Ｈ×奥行:Ｄ）		W 470㎜×H 620㎜×D 200㎜（突起部除く）	W 160㎜×H 355㎜×D 160㎜（突起部除く）
重量		パワーユニット（本体／設置金具除く）：26.2kg	プラグホルダ（操作部／設置金具除く）：7.9kg
重量		壁掛時合計：29.4kg 据置時合計：30.5kg	壁掛時合計：8.5kg ポール時合計：12.2kg
充電部（系統連系時）	電気方式	単相2線式（接続は単相3線式）
	定格電圧	AC202V ± 12V
	定格周波数	50または60Hz
	出力電力^※1	6kW未満
放電部家庭への放電（系統連系時）	電気方式	単相2線式（接続は単相3線式）
	定格電圧	AC202V ± 12V
	定格周波数	50または60Hz
	AC出力電力^※2	6kW未満
放電部家庭への放電（自立出力時）	電気方式	単相3線式
	定格電圧	AC202V　/　AC101V
	定格周波数	50または60Hz
	AC出力電力^※2	6kVA未満(片相3kVA未満)
変換効率（系統連系時）	EV（放電時）^※3※4	94％（定格出力時）
待機電力		15W以下
EV側電圧範囲		DC150V～DC450V
不要輻射^※5		VCCI Class B準拠
IP等級		IP55相当
設置環境	設置条件	屋外、標高2000m以下/-20℃～+50℃

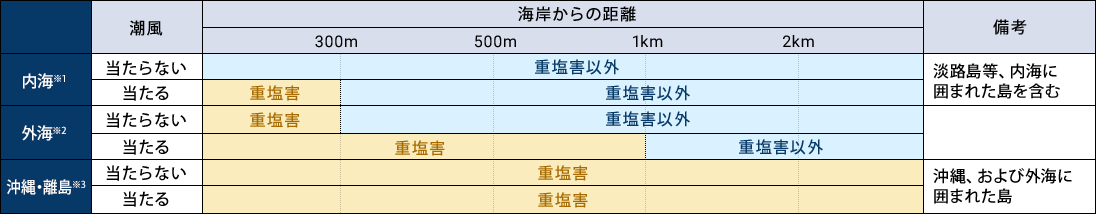

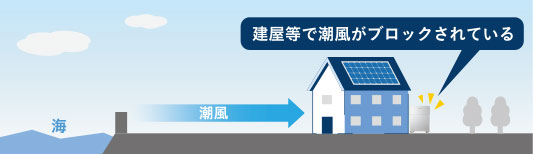

	塩害地設置	〇
	重塩害地対応^※6	オプション
	動作温度^※7	-20℃～+50℃
周囲湿度		30%～90%(結露なきこと)
冷却方式		自然空冷
運転時騒音^※8		40dB-A以下
操作^※9		本体ボタン/スマートフォンアプリ /室内リモコン(オプション品)
保証期間^※10		10年
希望小売価格（税抜価格）^※11		¥1,280,000

※1 機器の入力値であり、実際の充電出力を保証している数値ではありません。契約電力や家庭での使用状況および車両の充電率によって異なります。
※2 車両の状況により電力が低下する場合があります。
※3 電気自動車損失除く。
※4 家庭の消費が1kW未満の場合、変換効率が低下します。
※5 受信障害となる場合がありますので、ラジオ、テレビ、アマチュア無線等の電波を利用する機器はパワーユニット（本体）から3m以上離して設置してください。
※6 希望小売価格1,400,000円（税別）
※7 直射日光が当たる場合等の高温時、充放電電力量が抑制されることがあります。
※8 JIS C1509-1で規定するA特性サウンドレベルを示します。製品正面中央から1m、高さ1mの距離での測定値です。
※9 スマートフォンアプリは室内でのみご使用可能です。
※10「事前確認書」「設置完了報告書」が提出された場合の期間です。

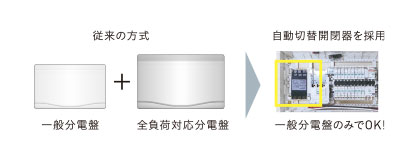

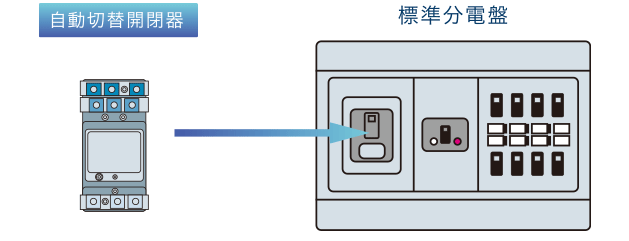

※11 自動切替開閉器を含みます。

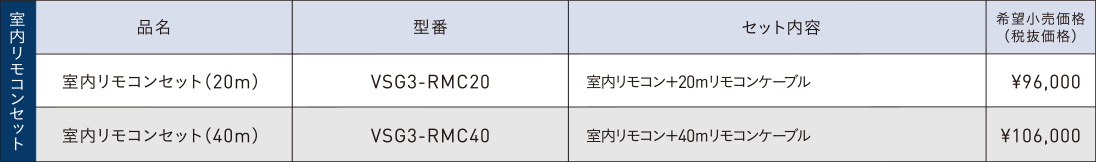

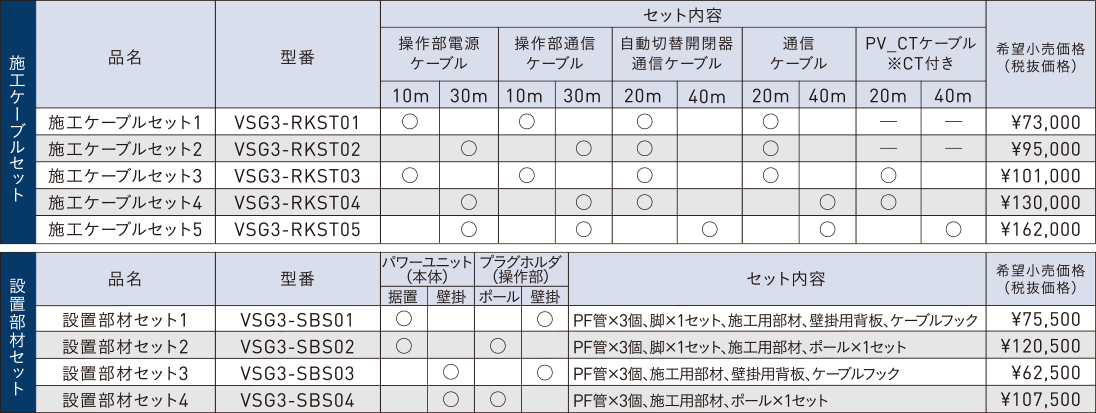

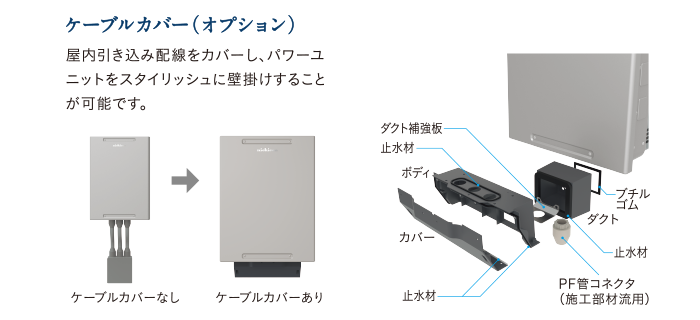

オプション等

詳しく見る

システム構成

EVパワー・ステーション®
VSG3-666CN7

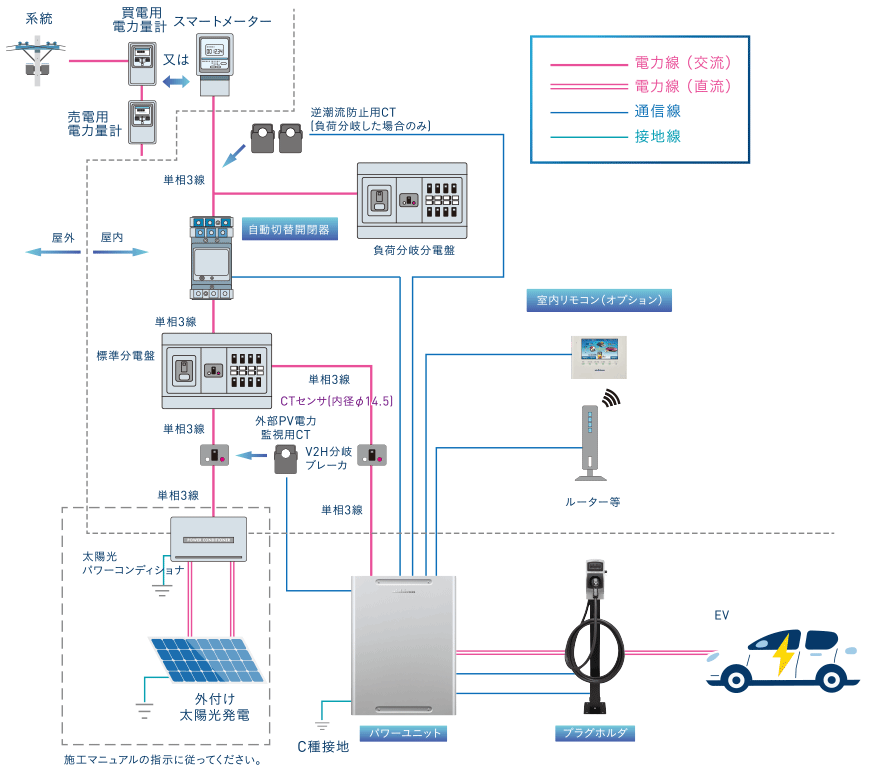

全体システム構成

詳しく見る

フリー／オープンソースソフトウェア情報

本製品はフリー／オープンソースソフトウェアを含んでいます。
これらのフリー／オープンソースソフトウェアのライセンス情報については、
こちらをご参照ください

ニチコンは2012年に世界で初めてV2Hシステムを開発し、
10年以上にわたって信頼と実績を積み重ねてきました。

V2Hシステムのトップメーカーとして、
ニチコンはこれからも先進的でつかいやすいV2Hシステムを
お届けしてまいります。
