電力の損失を低減 進相コンデンサ 力率を改善し、電気を有効活用します。

進相コンデンサとは

  • 信頼性、保安性の高い力率改善設備です
  • 保守・メンテナンスが容易で、保護協調に優れています
  • 力率割引制度により、一定の力率(85%)以上改善すると基本料金の割引を受けることができます。
    例)500kW/月の契約で力率を85%から95%へ改善した場合
      値引き金額=500×(0.95-0.85)×1733.4
      = 86,670円 / 月
    ※電力会社により異なります
  • 構内配電線や変圧器の損失低減、電圧降下の低減

【導入事例】

  • 病院
  • 学校
  • 研究施設
  • ビル
  • 公共機関
  • 工場
  • 店舗

力率とは

▲ TOPにもどる

当社の独自技術

高圧進相コンデンサ“ACEVAR”(SH方式)
自己回復性能を持つ高い信頼性。万一の場合には自己遮断する保安装置内蔵で高い安全性を確保。
高圧進相コンデンサ“ACEVAR”(SH方式)
乾式進相コンデンサ“GeoDRY”
地球にやさしい、環境に配慮した窒素ガス封入乾式進相コンデンサ。
乾式進相コンデンサ“GeoDRY”
当社の独自技術 SHコンデンサ
誘電体に局部的破壊が生じると、破壊部分の電極膜が蒸発消失して、
絶縁回復することからSH(Self Healing)コンデンサと称しています。

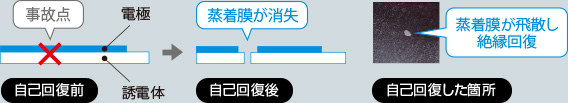

❶自己回復の原理
❶自己回復の原理
❷絶縁構成
❷絶縁構成
❸保安装置の構造と動作原理
❸保安装置の構造と動作原理

当社現行品比製品設置面積最大27%down

高圧進相コンデンサ用直列リアクトル
コンデンサと組み合わせることにより、系統の高調波ひずみを改善。
コンデンサ投入時の電流を抑制。
高圧進相コンデンサ用直列リアクトル

乾式タイプ低圧LCユニット

N2コンデンサと直列リアクトルをユニット化し、小型・軽量化・乾式化を実現

常時励磁式開閉機使用例

写真:電力用コンデンサ及び付属機器(高圧用)

新製品の
ご案内

SH方式 高圧進相コンデンサの特長

▲ TOPにもどる

さまざまな機能を一つにまとめた“パックコン®”シリーズ

パックコン®とは
当社の充電部しゃへい形高圧コンデンサ設備の愛称。高品質で安全性の高い保安装置内蔵形高圧コンデンサと、直列リアクトルを一つにまとめた設備です。
  • 高調波対策・回路現象を考慮に入れた設計です
  • 低損失高信頼品です
  • 据付面積が小さく取扱いが簡単です
  • 保護協調を考慮した設計です
スーパーパックコン®
スーパーパックコン®
パックコンに開閉装置を備えた製品。一体化しているため、設置場所に制限を受ける場合に最適。

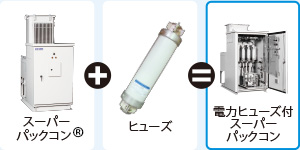

電力ヒューズ付スーパーパックコン
電力ヒューズ付スーパーパックコン
スーパーパックコンに電力ヒューズを備えた製品。
万が一の事故時に系統から切り離すことができます。

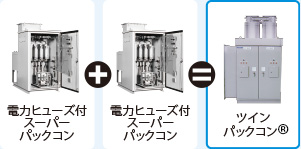

ツインパックコン®
ツインパックコン®
電力ヒューズ付スーパーパックコンを省スペース化。2回路一体構造で全装可搬が可能なため据付けも省力化。
低背形パックコン
低背形パックコン
電力ヒューズ付スーパーパックコンを低背化。高さ制限のある搬送口にも対応しやすくなりました。
オートパックコン®
オートパックコン®
スーパーパックコンに自動制御機能を加えた製品。他のスーパーパックコンも多段自動制御できます。

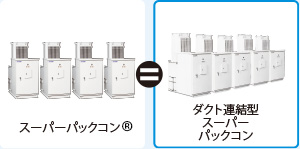

ダクト連結型スーパーパックコン
ダクト連結型スーパーパックコン
スーパーパックコンを複数台接続できます。

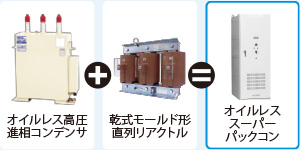

オイルレススーパーパックコン
オイルレススーパーパックコン
多くの人が集まり防災が重視される受変電設備や地下変電所などにお勧めしています。

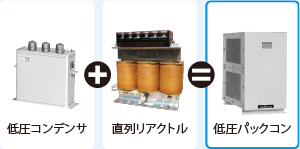

低圧パックコン
低圧パックコン
高品質の低圧コンデンサと直列リアクトルを一体化。

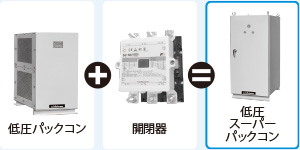

低圧スーパーパックコン
低圧スーパーパックコン
低圧パックコンに開閉装置を備えた製品。一体化のため省スペース化を実現。
NL形パックコン/NLS形パックコン
NL形パックコン/NLS形パックコン
N2形コンデンサ、直列リアクトル、開閉器と自動制御装置を単位ユニットにまとめた製品。
