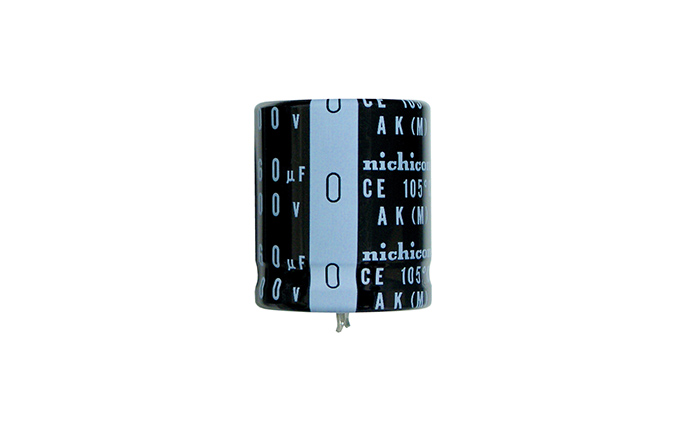

LAKシリーズ

アルミニウム電解コンデンサ

基板自立形・105℃異常電圧対応品

• 定格リプル電流印加2000時間保証。
• 200V、400V、420Vをラインアップ。
• DC過電圧に対し、ショートや発火を防止して安全性を向上(条件は下記)。
• 海外の電源不安定地域で使用する機器に最適。
• RoHS指令（2011/65/EU、（EU）2015/863）対応済。



製品ガイド

カタログ情報ファイル
ご使用上の注意事項
環境対応
海外生産拠点
テクニカルノート
端子取付形状
安全に関するご注意

絞り込み検索

シリーズ名で絞り込む

全てのシリーズ GYA GYB GYC GYD GYE GYF LAK LAQ LAR LAS LGC LGG LGJ LGJ(15) LGL LGM LGN LGR LGU LGW LGX LGY LGZ LHT LKG LKS LKX LLG LLS LNC LNK LNR LNT LNU LNX LNY LQR LQS PCA PCF PCG PCH PCJ PCK PCL PCM PCR PCS PCV PCW PCX PCZ PLE PLF PLG PLS PLV PLX RDS RE5 RF8 RFA RFS RHA RHS RHT RKS RL8 RNE RNL RNS RNU RPA RPS RR5 RR7 RS6 RS8 RSA RSB RSL RSS UAQ UAS UBC UBH UBT UBW UBX UBY UCA UCB UCD UCH UCJ UCK UCL UCM UCP UCQ UCS UCV UCW UCX UCY UCZ UDB UEP UES UFG UFW UHD UHE UHV UHW UKA UKL UKT UKW UKZ ULD ULH ULR ULT ULV UPA UPH UPJ UPM UPS UPT UPV UPW UPZ URS URZ UTH UUA UUB UUD UUE UUG UUJ UUL UUN UUP UUQ UUR UUT UUX UVC UVK UVP UVR UVY UVZ UWD UWF UWG UWH UWJ UWP UWR UWT UWX UWZ UXY UYA UZG UZR UZS UZT

製品品番で絞り込む

品種

全ての品種

アルミ電解コンデンサ

導電性高分子アルミ固体
電解コンデンサ

導電性高分子ハイブリッド
アルミ電解コンデンサ

リセット

形状

全ての形状

チップ形

リード線形

基板自立形

ネジ端子形

リセット

ステータス

ALL

新規追加品

量産品

新規設計非推奨品

最終受注受付品

生産終了品

リセット

カテゴリ下限・上限温度（Cel）

カテゴリ下限

-25

(184)

カテゴリ上限

105

(184)

リセット

耐久性時間（h）

2,000

(184)

リセット

定格電圧（V）

200

(60)

400

(74)

420

(50)

リセット

定格静電容量（μ F）

33

(4)

39

(2)

47

(10)

56

(6)

68

(10)

82

(10)

100

(16)

120

(14)

150

(16)

180

(18)

220

(12)

270

(14)

330

(12)

390

(8)

470

(8)

560

(8)

680

(6)

820

(4)

1,000

(4)

1,200

(2)

リセット

製品直径 : D（mm）

22

(52)

25

(44)

30

(48)

35

(40)

リセット

製品高さ : L（mm）

20

(26)

25

(46)

30

(34)

35

(24)

40

(24)

45

(18)

50

(12)

リセット

定格リプル電流（mArms）

120Hz

100kHz

220

(2)

250

(2)

300

(2)

350

(8)

380

(6)

400

(4)

450

(6)

500

(10)

530

(4)

550

(4)

600

(6)

640

(4)

650

(2)

690

(6)

700

(12)

740

(2)

750

(8)

800

(8)

820

(6)

850

(2)

900

(14)

960

(2)

980

(2)

1,000

(4)

1,050

(6)

1,100

(6)

1,200

(8)

1,210

(4)

1,300

(4)

1,320

(2)

1,350

(2)

1,450

(2)

1,500

(4)

1,550

(4)

1,700

(6)

1,990

(4)

2,100

(4)

2,300

(2)

リセット

インピーダンス(mΩ)(at 20℃ 100kHz)

リセット

耐振動品

ALL

(184)

非対応品

(184)

リセット

低温ESR規定品

ALL

(184)

非規定品

(184)

リセット

AEC-Q200準拠

ALL

(184)

非準拠品

(184)

リセット

ESR(mΩ)(at 20℃ 100kHz)

リセット

極性の有無

ALL

(184)

有極性

(184)

リセット

オーディオ品

ALL

(184)

非対応品

(184)

リセット

絞り込み条件をすべて表示

絞り込みリセット 検索

検索結果184件

10件表示 20件表示 50件表示 100件表示 300件表示

選択した品番のみ

一覧を表示 一覧をダウンロード 選択を解除

絞り込み条件再設定

表示項目選択

用途別検索

表示する項目

ステータス

定格電圧[Vdc]

定格静電容量[µF]

定格静電容量許容差[%]

製品直径： D[㎜]

製品高さ： L[㎜]

カテゴリ下限温度[℃]

カテゴリ上限温度[℃]

耐久性[h]

参考重量[g]

損失角の正接（tanδ）

漏れ電流[µA]

定格リプル電流[mArms] (100kHz)

定格リプル電流[mArms] (100kHz) 2

定格リプル電流[mArms] (120Hz)

ESR[mΩ]（20℃/100kHz）

ESR[mΩ] (-40℃/100kHz）

ESR[mΩ] 耐久性試験後

ESL[Typ.]（nH,40MHz）

インピーダンス[mΩ] (-10℃/100kHz)

インピーダンス[mΩ] (20℃/100kHz)

最小梱包単位

品種

製品概要

極性の有無

耐振動対応品

低温ESR規定品

AEC-Q200準拠

オーディオ品

すべての項目を表示する すべての項目を非表示にする 反映する

キャンセル

全選択	シリーズ名	製品品番	購入	ステータス	定格電圧[Vdc]	定格静電容量[µF]	定格静電容量 許容差[%]	製品直径： D[㎜]	製品高さ： L[㎜]	カテゴリ 下限温度[℃]	カテゴリ 上限温度[℃]	耐久性[h]	参考重量[g]	損失角の正接 （tanδ）	漏れ電流[µA]	定格リプル電流 1 [mArms]	定格リプル電流 2 [mArms]	ESR[mΩ] （20℃/100kHz）	ESR[mΩ] (-40℃/100kHz）	ESR[mΩ] 耐久性試験後	ESL[Typ.] （nH,40MHz）	インピーダンス[mΩ] (-10℃/100kHz)	インピーダンス[mΩ] (20℃/100kHz)	最小梱包単位	品種	製品概要	極性の有無	耐振動対応品	低温ESR規定品	AEC-Q200準拠	オーディオ品
	LAK	LAK2D470MELZ20	在庫数状況一覧 Powered by netCOMPONENTS 閉じる	量産品	200	47	-20～20	22	20	-25	105	2,000	13.8	0.2	290	350 (105℃/120Hz)								250	基板自立形	105℃異常電圧対応品	有極性	非対応品	非規定品	非準拠品	非対応品
	LAK	LAK2D470MELZ20ZB	在庫数状況一覧 Powered by netCOMPONENTS 閉じる	量産品	200	47	-20～20	22	20	-25	105	2,000	13.8	0.2	290	350 (105℃/120Hz)								250	基板自立形	105℃異常電圧対応品	有極性	非対応品	非規定品	非準拠品	非対応品
	LAK	LAK2D101MELZ20	在庫数状況一覧 Powered by netCOMPONENTS 閉じる	量産品	200	100	-20～20	22	20	-25	105	2,000	13.8	0.2	420	500 (105℃/120Hz)								250	基板自立形	105℃異常電圧対応品	有極性	非対応品	非規定品	非準拠品	非対応品
	LAK	LAK2D101MELZ20ZB	在庫数状況一覧 Powered by netCOMPONENTS 閉じる	量産品	200	100	-20～20	22	20	-25	105	2,000	13.8	0.2	420	500 (105℃/120Hz)								250	基板自立形	105℃異常電圧対応品	有極性	非対応品	非規定品	非準拠品	非対応品
	LAK	LAK2D151MELA20	在庫数状況一覧 Powered by netCOMPONENTS 閉じる	量産品	200	150	-20～20	25	20	-25	105	2,000	16.7	0.2	510	650 (105℃/120Hz)								250	基板自立形	105℃異常電圧対応品	有極性	非対応品	非規定品	非準拠品	非対応品
	LAK	LAK2D151MELA20ZB	在庫数状況一覧 Powered by netCOMPONENTS 閉じる	量産品	200	150	-20～20	25	20	-25	105	2,000	16.7	0.2	510	650 (105℃/120Hz)								250	基板自立形	105℃異常電圧対応品	有極性	非対応品	非規定品	非準拠品	非対応品
	LAK	LAK2D181MELZ25	在庫数状況一覧 Powered by netCOMPONENTS 閉じる	量産品	200	180	-20～20	22	25	-25	105	2,000	16.7	0.2	560	700 (105℃/120Hz)								250	基板自立形	105℃異常電圧対応品	有極性	非対応品	非規定品	非準拠品	非対応品
	LAK	LAK2D181MELZ25ZB	在庫数状況一覧 Powered by netCOMPONENTS 閉じる	量産品	200	180	-20～20	22	25	-25	105	2,000	16.7	0.2	560	700 (105℃/120Hz)								250	基板自立形	105℃異常電圧対応品	有極性	非対応品	非規定品	非準拠品	非対応品
	LAK	LAK2D181MELB20	在庫数状況一覧 Powered by netCOMPONENTS 閉じる	量産品	200	180	-20～20	30	20	-25	105	2,000	20.2	0.2	560	700 (105℃/120Hz)								200	基板自立形	105℃異常電圧対応品	有極性	非対応品	非規定品	非準拠品	非対応品
	LAK	LAK2D181MELB20ZB	在庫数状況一覧 Powered by netCOMPONENTS 閉じる	量産品	200	180	-20～20	30	20	-25	105	2,000	20.2	0.2	560	700 (105℃/120Hz)								200	基板自立形	105℃異常電圧対応品	有極性	非対応品	非規定品	非準拠品	非対応品
