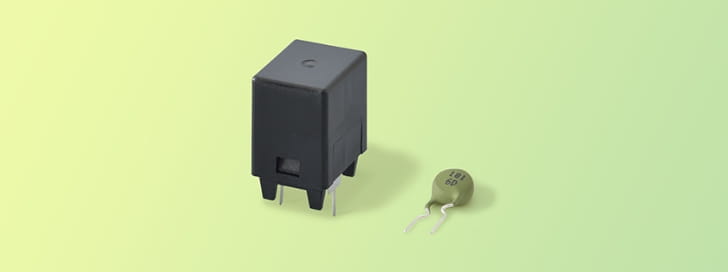

突入電流制限用

ケースとリード。
どちらも、耐久性と省スペース化でグンを抜く。

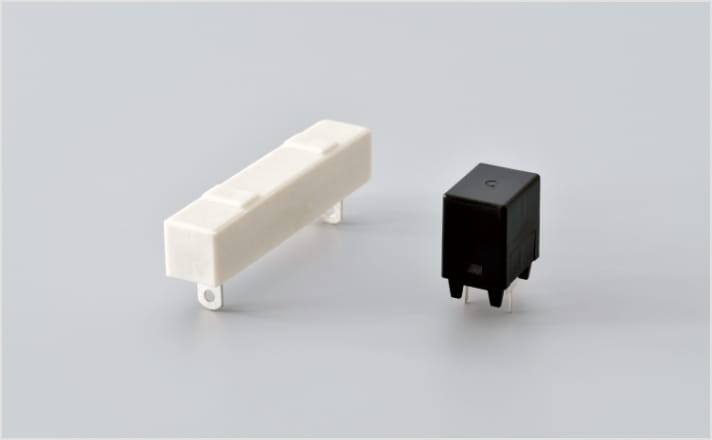

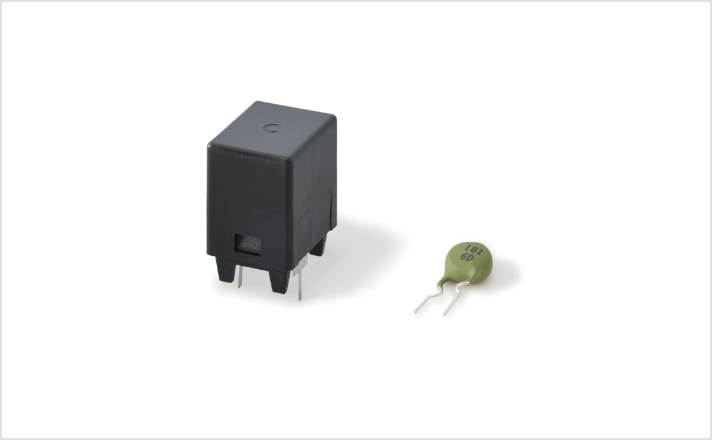

高耐久性のケースタイプ。より省スペースなリードタイプ。突入電流制限用を、2種類用意。

仕様

定格電圧
100 ~ 240V
抵抗値
15 〜 100Ω

定格電圧で抵抗値は変わります。

働き

高い信頼性が要求される突入電流制限用ポジアールは、スイッチ部品と並列接続して使用します。電源回路がONされ、ポジアールに突入電流が印加されると、その電流を速やかに抑制し、2次側の電子機器を保護します。連続的に電圧が印加される異常時でも、ポジアールは一定の温度で安定するので安全です。

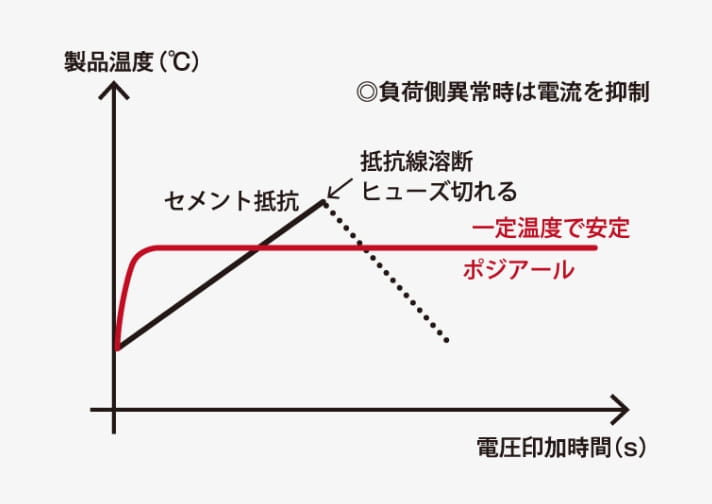

【電圧印加時間と製品温度】

セメント抵抗と比較し、連続通電しても温度が上がりません。

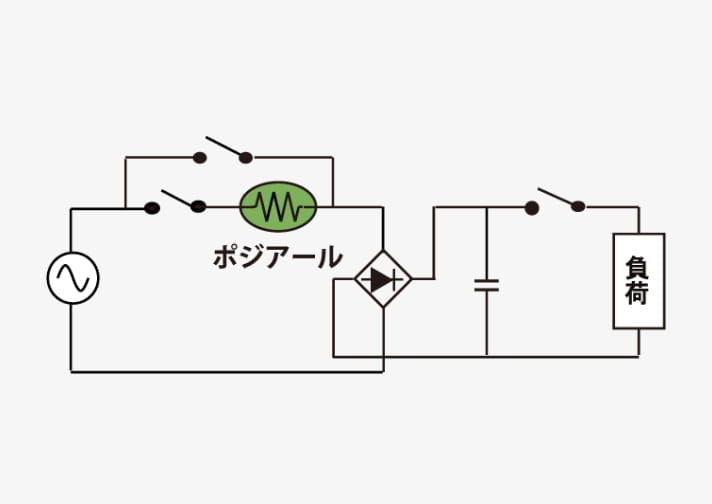

【使用回路例】

市場での実績

エアコンの高出力電源回路や、施設照明のON-OFFを頻繁に行う電源回路に使用されます。

特長

  • スイッチ部品が故障して電圧が連続的に印加され続けても、セメント抵抗のように溶断、ショートなし。
  • 省スペース。
  • 復帰性があるため、繰り返し使用可能。

セメント抵抗より省スペース化が可能。

事例

業務用エアコンの室内機、室外機
ルーム用エアコンの室内機、室外機
オフィス用照明機器
エコキュート
スイッチング電源
パワーコンディショナー

品番

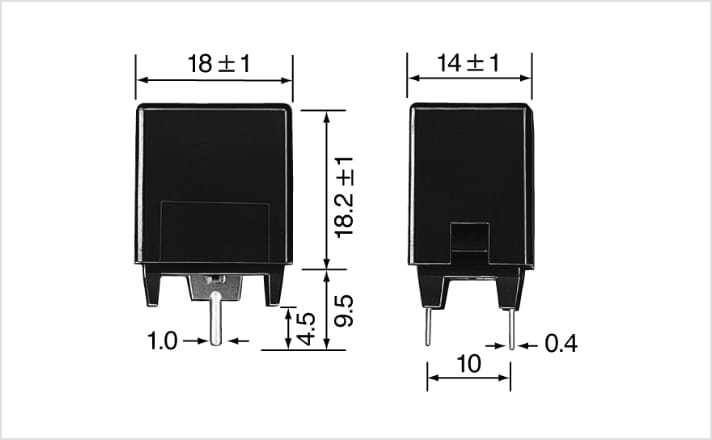

ケースタイプ

(単位:mm)

品番 初期抵抗値(at 25℃) 最大使用電圧(Vrms)
ZPM0RCH330A250 33Ω±25% 276
ZPR0RCH400A250 40Ω±25%
ZPR0RCH660A250 66Ω±25%
ZPR0RCH750A250 75Ω±25%
ZPR0RCE820A250 82Ω±25%
ZPR0RCE101A250 100Ω±25%

リードタイプ

品番 初期抵抗値
(at 25℃)
最大使用電圧
(Vrms)
寸法(mm)
D T F d
ZPC54CH121 120Ω±25% 276 7.8 6 5.0 0.5
ZPC54CH181 180Ω±25% 7.8 6 5.0 0.5
ZPC5JCG121 120Ω±25% 15 6 10.0 0.6

品番選定などのお問い合わせは、必要な仕様、年間企画数量などとともにお近くの営業へご連絡ください。

ご使用上の注意

正特性サーミスタ“ポジアール®”ご使用上の注意事項

厳守事項
  • 油中、水中など液体中での使用は、ポジアール®が破壊することがありますので、ご使用にならないでください。
  • 最大使用電圧を超える電圧を印加するとショートや焼損する場合がありますので、最大使用電圧を超える電圧を加えないでください。
  • 塩素ガスや還元性ガス、無酸素雰囲気中でご使用にならないでください。特性が劣化し、焼損する場合があります。
ご使用上の注意事項
  • 使用温度範囲内の温度で使用してください。
  • 最大使用電圧、最大突入電流以下で使用してください。
  • 過電流保護用ポジアール®が動作中の表面温度は100〜160℃となるため、周辺部分には熱的な配慮をしてください。
  • 製品に過度の押圧、衝撃(落下など)を加えないでください。
  • リード線には規定以上に力が加わらないようにしてください。
  • はんだ付けのフラックスが付着すると劣化して破壊する場合がありますので、ご注意ください。
  • リード線部の外装樹脂が剥離している場合がありますが、性能上問題はありません。
  • 外装樹脂が剥離する可能性がありますので接着剤を用いて固定する場合はお問い合わせください。
保管上の注意事項
  • 製品単品の保管は、仕様書に記載の温度範囲で保管できますが、梱包状態のものは温度−10 〜+40℃、湿度85% RH以下のもとで保管してください。
  • ポジアール®はエージング特性のために、抵抗値が増加する場合がありますが、ご使用前に最大定格電圧を印加していただきますと、ほぼ元に戻ります。
  • 梱包開封後は速やかに使用(はんだ付け)してください。長期間空気中に晒すとはんだ付け性が低下する場合があります。

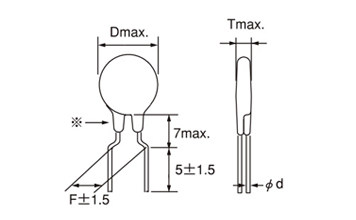

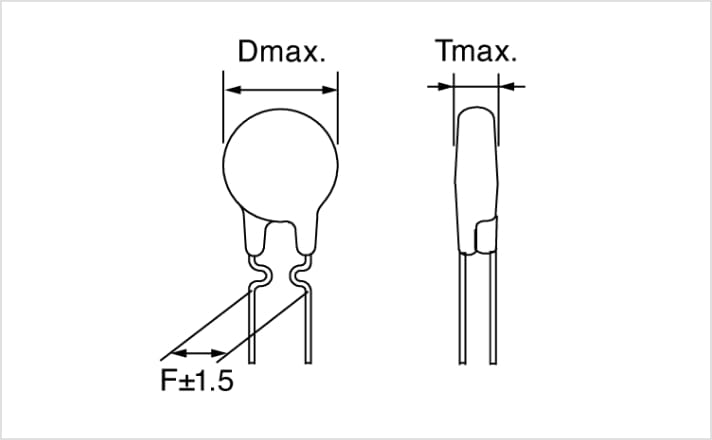

リード品形状

バルク仕様

(単位:mm)

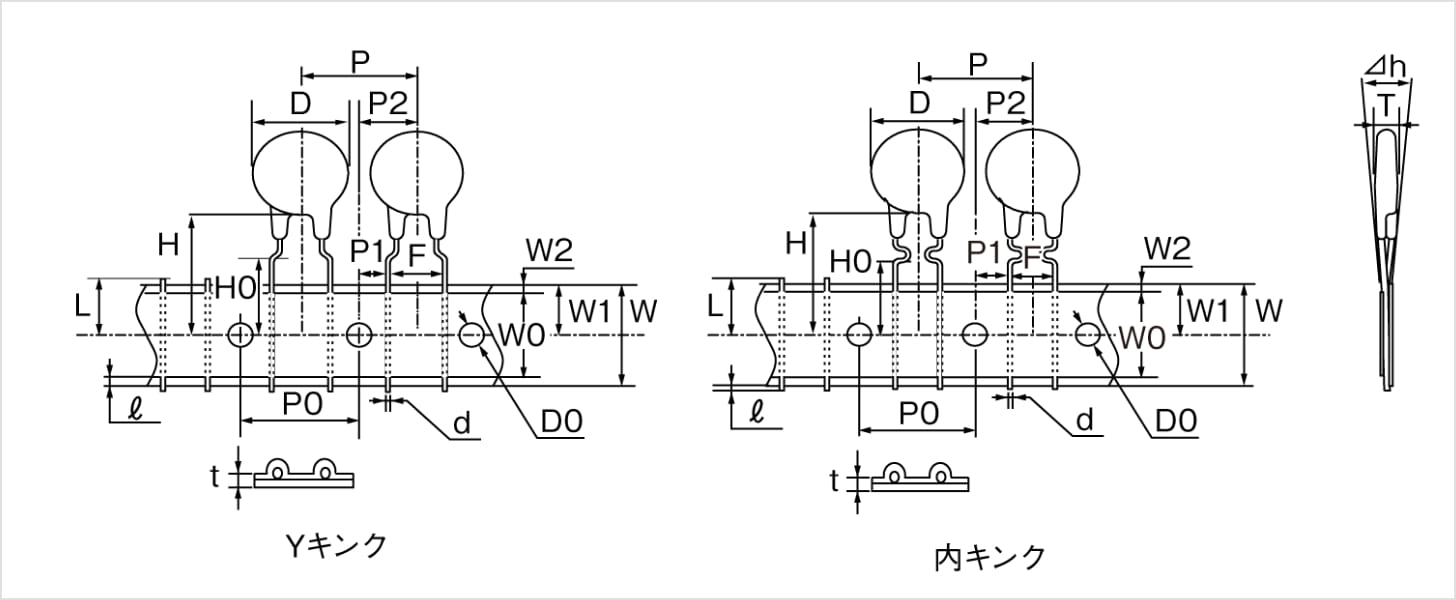

テーピング仕様

項目 記号 寸法(mm) 備考
公称値 許容差
製品外径 D Φ12未満 Φ12以上 - 個別仕様による
製品厚み T - - - 個別仕様による
リード線径 d - - - 個別仕様による
製品間ピッチ P 12.7 25.4 ±1.0
送り穴ピッチ P0 12.7 25.4 ±0.3
送り穴とリード線位置ズレ P1 3.85 7.7 ±0.7
送り穴と製品位置ズレ P2 6.35 12.7 ±1.3
リード線間隔 F 5.0 10.0 +0.8
-0.2
±0.8
製品の倒れ ⊿h 0 ±2.0
テープ幅 W 18.0 +1.0
-0.5
貼付テープ幅 W0 12.5 min.
送り穴位置ズレ W1 9.0 +0.75
-0.5
貼付けテープズレ W2 3.0 max.
本体下面位置 H - - 個別仕様による
リード線キンク位置 H0 16.0 ±0.5
リード線のはみ出し 1.0 max.
送り穴径 φD0 4.0 ±0.2
テープ厚さ(総厚) t 0.6 ±0.3
不良品カット位置 L 11.0 max.

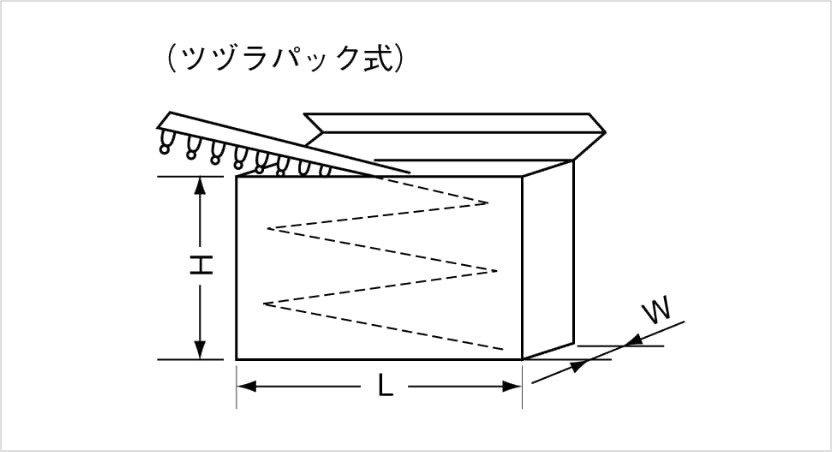

テーピング仕様梱包例

記号 寸法(mm)
H 230
L 330
W 50,60
