リファレンスノートREFERENCE NOTE

回路デザインサポートCircuit design support

お客様の設計開発支援として、当社では電源ICの回路図データを登録しています。
今後も随時、製品を追加してまいりますので、是非あわせてご活用ください。

トレックス・セミコンダクター株式会社様

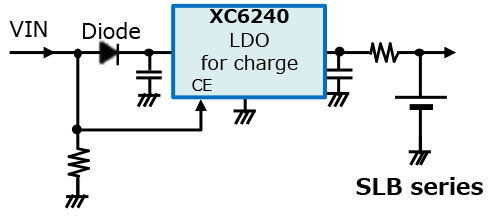

XC6240

機能 電池充電用 LDO 入力電圧 1.5-6.0V 出力電圧 2.63V (typ.) 出力電流 150mA 消費電流 0.8µA VOUTシンク電流 0.24µA 回路設計詳細
データシート

回路図

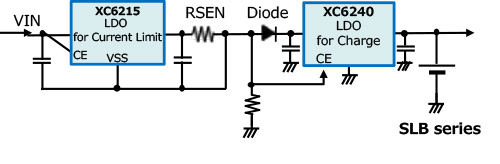

XC6215

機能 電流制限用 LDO 入力電圧 1.5-6.0V 出力電圧 0.9-5.0V 出力電流 200mA 消費電流 0.8μA 回路設計詳細
データシート

回路図

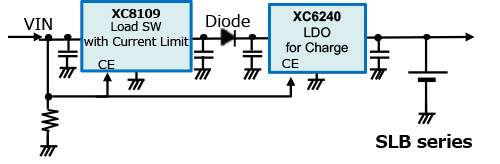

XC8109

機能 電流制限機能付き
ロードスイッチ IC
入力電圧 2.5-5.5V 制限電流 75mA~ 消費電流 40μA 回路設計詳細
データシート

回路図

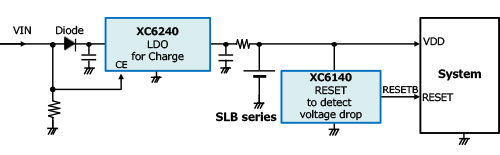

XC6140

機能 電池電圧低下検出用
電圧検出器
入力電圧 1.1-6.0V 検出電圧 1.6-2.2V 解除電圧 2.475V 消費電流 104nA (検出時) 回路設計詳細
データシート

回路図

ローム株式会社様

BD71631QWZ

機能 Linear Charger 入力電圧 2.9~5.5V 充電電流 1~300mA 満充電電圧 2.0~4.7V 再充電電圧 1.8~4.7V 終止電流 50μA~10mA スタンバイ時
VOUTシンク電流
0μA(typ) 動作温度範囲 -30~105℃ 電流制限用LDO 不要 電流制限用ロードスイッチ 不要 逆流対策用入力ダイオード 不要 10時間セーフティタイマ 内蔵 電池温度保護(サーミスタ追加) 内蔵 電池過電圧保護 内蔵 データシート
製品HP

回路図

BD5230NVX-2C

機能 電池電圧低下検出用
電圧検出器
リセット動作電圧範囲 0.8-6V 検出電圧 2.6-3.1V ヒステリシス電圧 検出電圧 x 0.05 回路電流 (ON) 230nA 回路電流 (OFF) 270nA 動作温度範囲 -40~125℃ データシート
製品HP

回路図

ML7661/ ML7660

機能 13.56MHz(NFC)
ワイヤレス給電LSI
給電量 1W 動作周波数 13.56MHz 電源 5V I/F NFC Forum Type3 Tag
SPI, I2C
動作温度範囲 -40~85℃ データシート 製品HP

回路図

Analog Devices様

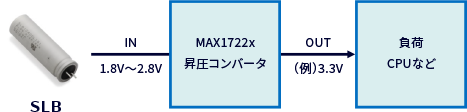

MAX1722x

機能 昇圧コンバータ 入力電圧 0.88V~5.5V 最低入力電圧
MAX17220
MAX17222
MAX17224
0.4V(ETP機能) 出力電圧 1.8V~5V 動作温度 -40~125℃ メリット詳細
データシート

回路図

MAX77827

機能 昇降圧コンバータ 入力電圧 1.8V~5.5V 出力電圧 2.3V~5.3V 動作温度 -40~125℃ メリット詳細
データシート

回路図

LTC4079

機能 リニアチャージャ 入力電圧 2.7V-60V 出力電圧(充電電圧) 1.2V-60V 充電電流 10mA~250mA 動作温度 -40〜125℃ 自動再充電機能 あり 温度制限充電機能 あり 安全タイマ あり メリット詳細
データシート

回路図

ADP5090

機能 MPPT・充電管理機能付き
超低消費電力昇圧
レギュレータ
入力電圧 80mV~3.3V コールドスタート電圧/電力 380mV / 16μW (typ) 入力ピーク電流 100mA MPPT比のプログラム あり シャットダウン電圧の
プログラム
あり 蓄電デバイス電圧 2.2~5.2V 静止電流 320nA (typ; operating)
260nA (typ; sleeping)
バッテリー電流許容値 800mA レギュレータ出力 なし レギュレータ出力電流 バックアップ電源
(オプション)
あり 一時シャットダウン機能 あり 動作温度範囲 -40~125℃ 特長
データシート

回路図

ADP5091/ADP5092

機能 MPPT・充電管理機能付き
超低消費電力昇圧
エナジーハーベスタPMU
入力電圧 80mV~3.3V コールドスタート電圧/電力 380mV / 6μW (typ) 入力ピーク電流 200mA MPPT比のプログラム あり シャットダウン電圧の
プログラム
あり 蓄電デバイス電圧 2.2~5.2V 静止電流 510nA (typ; operating)
390nA (typ; sleeping)
バッテリー電流許容値 1A レギュレータ出力 1.5V~3.6V レギュレータ出力電流 150mA バックアップ電源
(オプション)
あり 一時シャットダウン機能 あり 動作温度範囲 -40~125℃ 特長
データシート

回路図

エイブリック株式会社様

S-19192

機能 電池電圧監視(3~6直) 過充電検出電圧 2.500V ~ 4.500V 過放電検出電圧 1.500V ~ 3.000V 消費電流 18 uA max. データシート
詳細資料

回路図

S-19190

機能 電池電圧監視・
セルバランス
過充電検出電圧 2.000V ~ 4.600V セルバランス検出電圧 2.000V ~ 4.600V 消費電流 2.0 uA max. データシート
組み合わせ回路例
詳細資料

回路図

S-8269B

機能 放電/充電過電流監視 放電過電流検出1電圧 0.0030 V ~ 0.1000 V 放電過電流検出2電圧 0.010 V ~ 0.100 V 充電過電流検出電圧 -0.1000 V ~ -0.0030 V 負荷短絡検出電圧 0.020 V ~ 0.100 V 消費電流 4.0 uAmax. データシート
組み合わせ回路例
詳細資料

回路図

S-8215C

機能 電池電圧監視(3~5直) 過充電検出電圧 2.700 V ~ 4.700 V 消費電流 0.7 uAmax. データシート
組み合わせ回路例
詳細資料

回路図

S-8265C

機能 電池電圧監視・
セルバランス(3~5直)
過充電検出電圧 2.700 V ~ 4.700 V セルバランス検出電圧 2.700V ~ 4.650V 消費電流 0.7 uAmax. データシート
組み合わせ回路例
詳細資料

回路図

S-1740/41シリーズ

機能 電源分圧出力
IoT向け
入力電圧 1.5V~5.5V 出力電圧 1.0V~3.5V 0.05V
ステップで選択可能
消費電流 0.35 μA typ. (Ta=+25°C) 出力電圧 ±1.0%(1.0V~1.45V
出力時±15mV)
出力電流 100 mA出力可能 電源分圧出力 VIN/2 (S-1740シリーズ)
VIN/3 (S-1741シリーズ)
詳細資料
データシート

回路図

S-8354/S-8356シリーズ

機能 低電圧昇圧回路 低電圧動作 0.9 V(Iout=1 mA)で起動 最大入力電圧 10V 消費電流 動作時:18.7µA
(S-8354:3.3V,50kHz,typ.)
出力電圧 1.5 V~6.5 V
(S-8354:VDD
/VOUT分離型)
出力電流 400 mA出力可能 検出電圧 1.5〜5.5 V 制御方式 PWM/PFM 自動切換え 詳細資料
データシート

回路図

S-8474/S-8471/S-85S1Aシリーズ

機能 ワイヤレス給電+
降圧定電圧充電
動作電圧 4.5~6.5V(給電制御) 消費電流
(降圧SWR)
260nA
(スイッチング動作停止時)
出力電圧
(降圧SWR)
0.7V~2.5V,0.05Vステップ
2.6V~3.9V,0.1Vステップ
出力電流 100 mA 制御方式 COT制御(降圧SWR) 詳細資料
データシート

回路図

e-peas S.A.様

AEM10330

機能 太陽光発電用
昇降圧ハーベスティングPMIC
入力電圧 100mV ~ 4.5V コールドスタート 3μW @ 275mV 入力電力 3μW ~ 570mW 出力電流 30mA (ローパワーモード)
60mA (ハイパワーモード)
選択可能な出力電圧:1.2V ~ 3.3V
最大電力点追跡制御 あり パッケージ QFN40 5 x 5 mm 詳細資料
特長・回路構成
データシート

回路図

AEM30330

機能 振動発電用
昇降圧ハーベスティングPMIC
入力電圧 100mV ~ 4.5V コールドスタート 3μW @ 275mV 入力電力 3μW ~ 570mW 出力電流 30mA (ローパワーモード)
60mA (ハイパワーモード)
選択可能な出力電圧:1.2V ~ 3.3V
最大電力点追跡制御 あり パッケージ QFN40 5 x 5 mm 詳細資料
データシート

回路図

AEM10300

機能 太陽光発電用
昇降圧ハーベスティング
チャージャー
入力電圧 100mV ~ 4.5V コールドスタート 3μW @ 275mV 入力電力 3μW ~ 570mW 電源出力 なし 最大電力点追跡制御 あり パッケージ QFN28 4 x 4 mm 詳細資料
特長・回路構成
データシート

回路図

AEM30300

機能 振動発電用
昇降圧ハーベスティング
チャージャー
入力電圧 100mV ~ 4.5V コールドスタート 3μW @ 275mV 入力電力 3μW ~ 570mW 電源出力 なし 最大電力点追跡制御 あり パッケージ QFN28 4 x 4 mm 詳細資料
データシート

回路図
