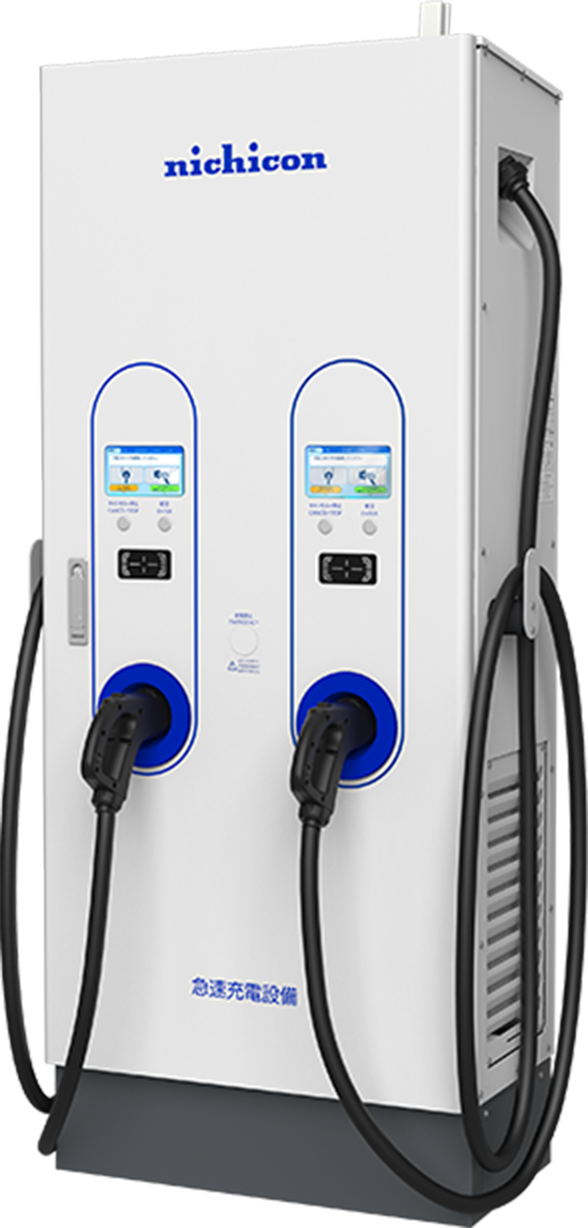

初期投資を抑え、
効率的に充電出来る急速充電器
150kVAキュービクルに対応し、設備投資を抑えつつ最大140kWの高出力を実現。
1口最大90kWのスピード充電、2口同時充電時も各口最大70kWで充電。
軽量なブーストケーブルの採用でどなたでも軽快に操作いただけます。
製品特長
140kW出力で2台同時充電
1口充電時は最大90kWでスピード充電（125Aブーストケーブル搭載）、連続50kWで充電
2口充電時は各口最大70kW、連続50kWで2口同時充電
使いやすい
軽量なブーストケーブル採用により最大90kW出力でも楽に取り回し操作が可能
設備投資の抑制
150kVAキュービクルが使用できるため導入費用を抑制
使用シーン

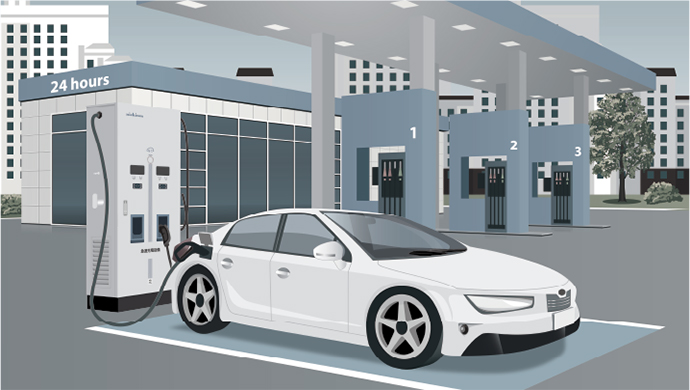

給油所

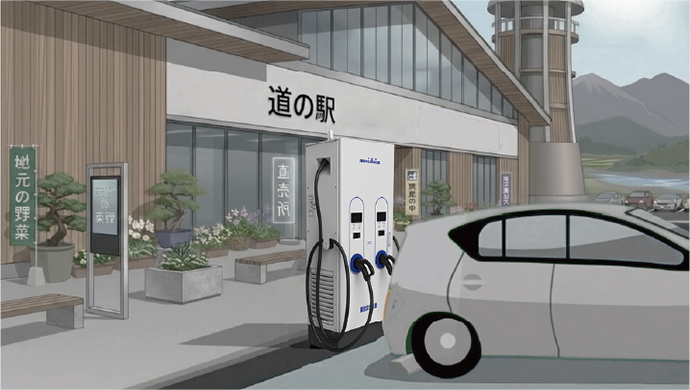

道の駅

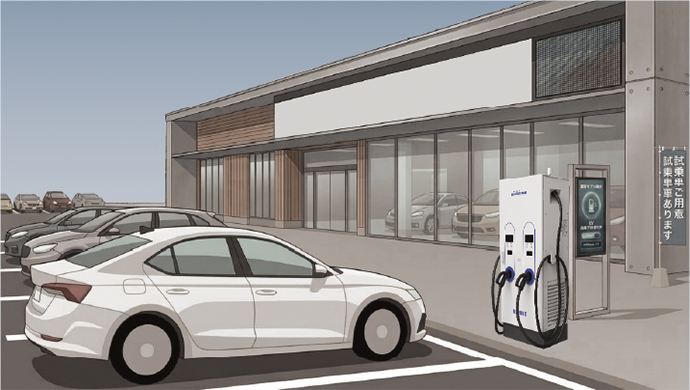

自動車ディーラー
製品詳細
狭い場所にも設置できる
設置面積は新聞紙見開き一枚分

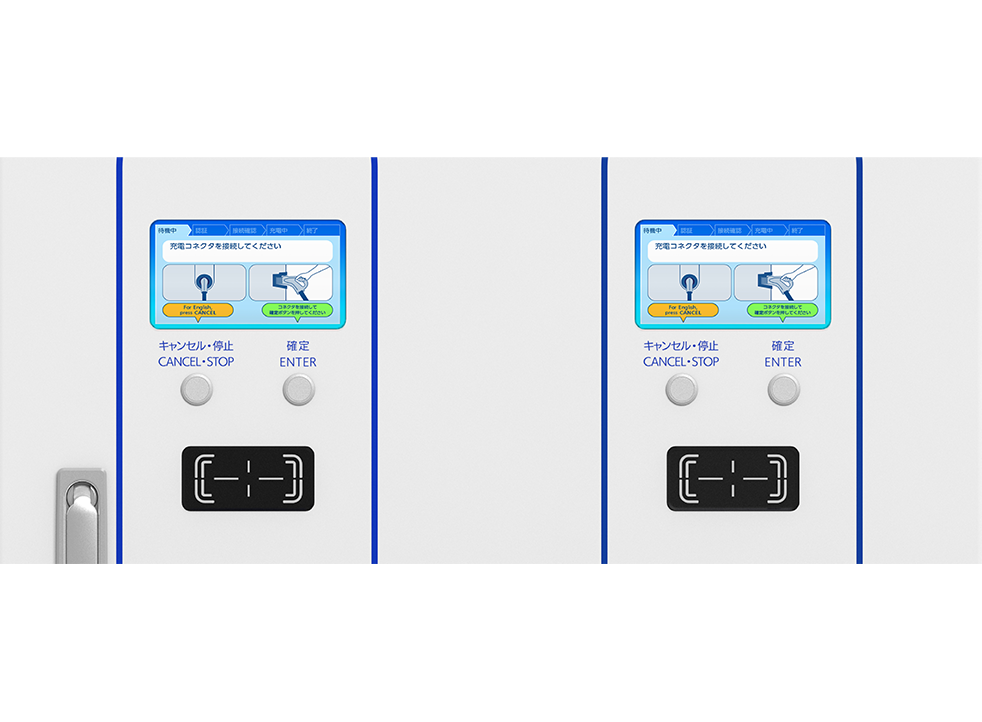

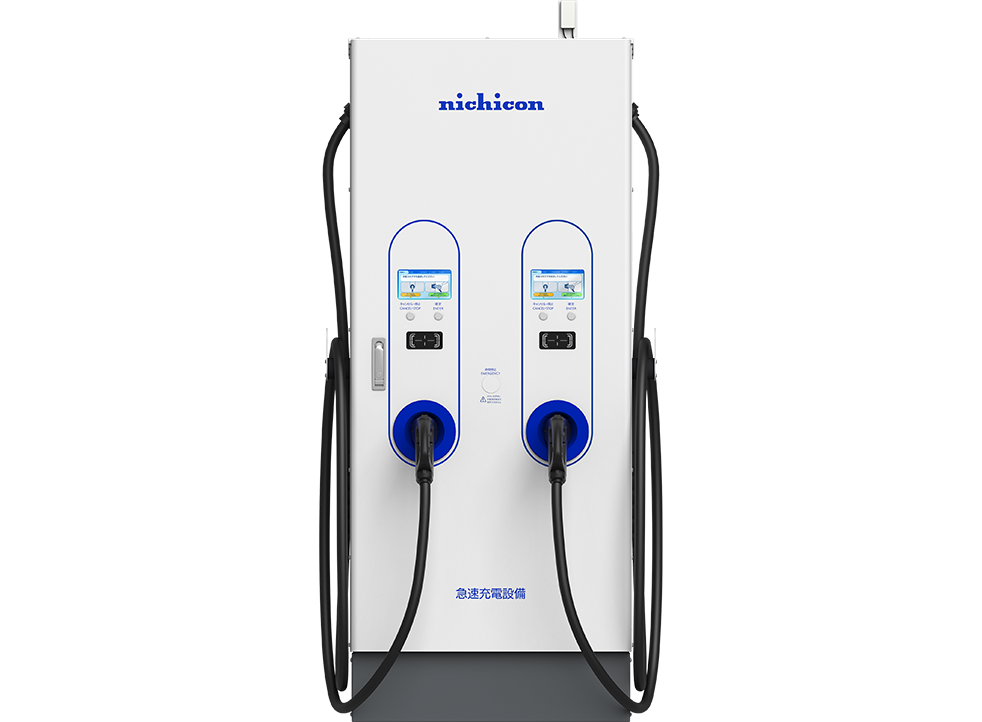

使いやすさを追求
2口それぞれに7型ワイドカラー画面、操作ボタンを搭載し、
2台充電時に同時操作が可能
高耐環境仕様を実現
標準モデルは塩害地域に設置可能
重塩害地域向けに別モデルをラインアップ、沿岸地域や沖縄／離島にも
設置することができます。
急速充電器の設置につきましては、下表のように塩害レベルを「重塩害」「塩害」「一般」と区分しています。
| 潮風※1 | 海岸からの距離 | 備考 | |||||
|---|---|---|---|---|---|---|---|
|
|||||||
| 内海※2 | 当たらない | 塩害 | 一般 |
淡路島、内海に囲まれた |
|||
| 当たる | 重塩害 | 塩害 | 一般 | ||||
| 外海※2 | 当たらない | 重塩害 | 塩害 | 一般 | |||
| 当たる | 重塩害 | 塩害 | 一般 | ||||
| 沖縄・離島※2 | 当たらない | 重塩害 |
沖縄、および外海に |
||||
| 当たる | 重塩害 | ||||||

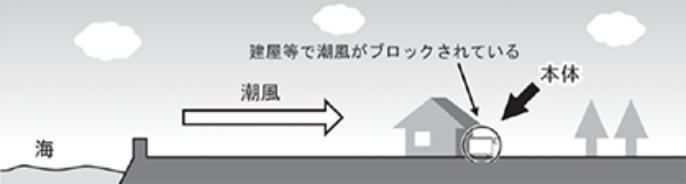

※1 潮風の影響による区分について
潮風が直接当たらない場所
（直接潮風は当たらないがその雰囲気にある場所）

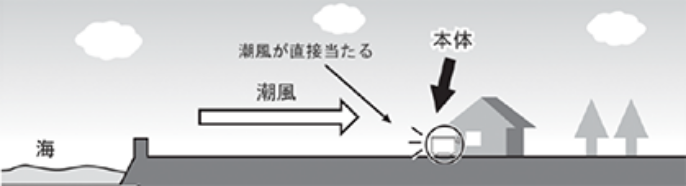

直接潮風が当たる場所
※2 内海・外海の区分について
「内海」「外海」を下記のように区分しています。
内海：瀬戸内海、東京湾、伊勢湾の内海範囲
（i）瀬戸内海の内海範囲（淡路島を含む）
- 西端 関門海峡において、関門橋とその内側
- 東端 鳴門海峡において鳴門市里浦と南淡路市福良仁頃を結ぶ線と洲本市由良町と和歌山市加太町田倉崎を結んだ内側
- 南端 豊後水道において、佐多岬と関崎を結ぶ線（豊予海峡）
（ii）東京湾の内海範囲
- 西端 神奈川県横須賀市観音崎
- 東端 千葉県富津市富津岬を結んだ線
（iii）伊勢湾の内海範囲
- 西端 鳥羽市小浜町と答志島南岸
- 東端 愛知県田原市伊良湖町伊良湖岬を結んだ線
外海：上記以外の海
島の区分について 外海に囲まれた島は離島と区分します。
利便性をさらに高める機能・
オプションや充実のサポート
デルをラインアップ）
コールセンター対応※
- CHAdeMO Ver.2.0.2
- OCPP2.0.1通信プロトコル搭載
- 課金対応モデルを用意※
- 従量課金対応(オプション)
- 保守プランをご用意※
※別途契約が必要です
製品仕様
 |
 |
 |
 |
||
|---|---|---|---|---|---|

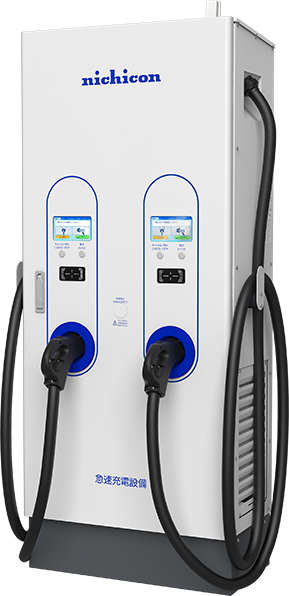

| 型番 | NQD-UCX44P | NQD-UCX64P | NQD-UCX04P | NQC-TC504P | |
総出力 （1口充電時）（2口充電時） |
140kW （最大90kW） （同時最大70kW、同時連続50kW） |
160kW （最大157kW） （同時連続80kW） |
100kW （最大90kW） （2口に自動制御で出力配分） |
50kW （連続50kW） ー |
|
| 充電ケーブル長 （オプション） |
5m （8.5m） |
5m （8.5m） |
5m （8.5m） |
5m （8.5m） |
|
| 製品形式 | 一体型 | 一体型 | 一体型 | 一体型 | |
| 充電口数 | 2口 | 2口 | 2口 | 1口 | |
| 充電規格 | CHAdeMO Ver.2.0.2 | CHAdeMO Ver.2.0.2 | CHAdeMO Rev.2.0.1 | CHAdeMO Rev.2.0.1 | |
| 通信プロトコル | OCPP2.0.1 | OCPP2.0.1 | OCPP2.0.1 | OCPP2.0.1 | |
| 入力電源 | 三相 AC400V | 三相 AC400V | 三相 AC400V | 三相 AC200V | |
| サイズ（凸部除く） | W800mm × D500mm × H1950mm | W800mm × D500mm × H1950mm | W700mm × D400mm × H1900mm | W700mm × D400mm × H1900mm | |
| 質量 | 340kg | 350kg | 300kg | 260kg | |
| 環境 | IP等級 | IP55 | IP55 | IP55 | IP55 |
| 使用温度範囲 | -20〜+50℃(出力ディレーティング) | -20〜+50℃(出力ディレーティング) | -20〜+40℃ | -20〜+40℃ | |
| 耐塩 （別モデル） |
塩害対応 （重塩害対応） |
塩害対応 （重塩害対応） |
塩害対応 （重塩害対応） |
塩害対応 （重塩害対応） |
|
| メーカー希望小売価格(税別) | 7,500,000円 | 8,800,000円 | 7,300,000円 | 3,800,000円 | |
※仕様は予告なく変更することがあります。
安全に関するご注意
- 平成25年3月19日、経済産業省から「電気自動車の充電器の製造等に係る型式の範囲及び設置の基準」通知において、急速充電器の設置に関する使用上の注意の改正が示されました。
- 本製品の使用にあたっては、以下のような注意喚起がなされています。
- ⑴感電事故の表面を確認してください。
- ⑵急速充電器を設置し、使用している間において、たとえ利用者に触れられていない場合には、立ち去らずに速やかに離れること。
- ⑶感電事故の表面を確認してください。充電中にケーブルに損傷があったりしないこと。詳細は一般社団法人 日本電機工業会のホームページをご確認ください。
- 記載内容は変更する場合がありますのでご確認ください。
