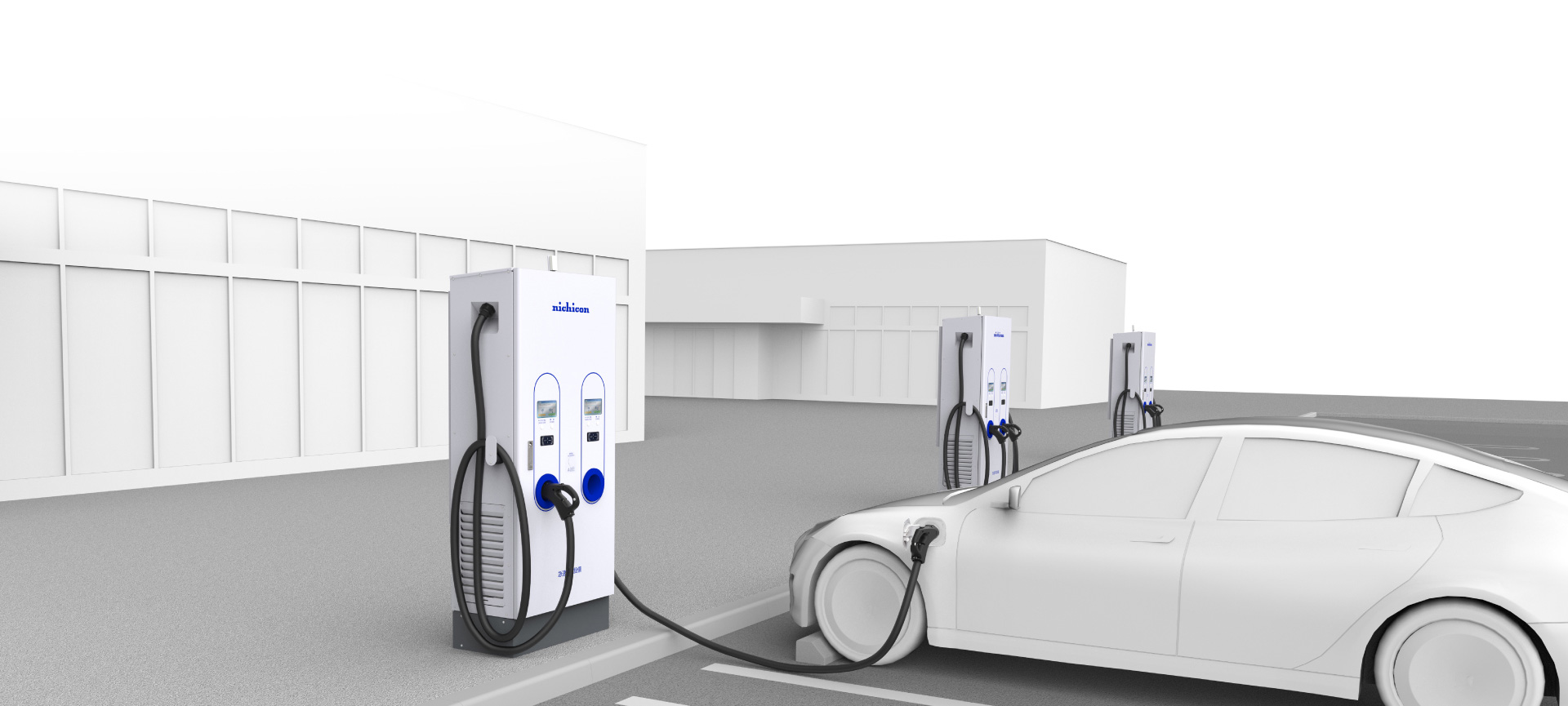

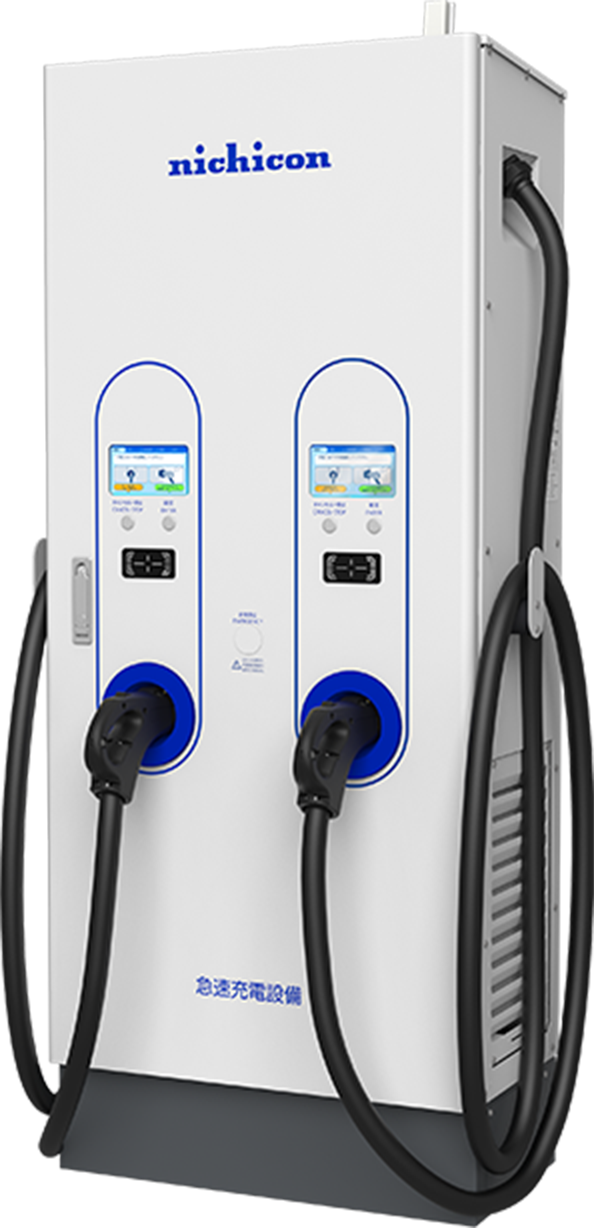

ニチコン最大出力
150kW級業界最小※1の２口モデル急速充電器
業界最小クラスの省スペース設計（0.4m²）ながら、最大157kWの超急速充電を実現。
15分で200km以上の走行を可能※2にする圧倒的なパワーを備え、狭小地でも2台同時充電のハイスペックな充電環境を構築できます。
※1 当社調べ
※2 車両の仕様・状態により異なります
製品特長
160kW出力で2台同時充電
1 口充電時は最大157kWでスピード充電（200A ブーストケーブル搭載）、連続90kWで充電
2 口充電時は連続80kWで2口同時充電
15分の充電で200km以上走行可能
※車両の仕様・状態により異なります
狭い場所にも設置可能
設置面積：0.4m²
業界トップクラスの小型・軽量
2口モデルでは業界最小 ※当社調べ
使用シーン

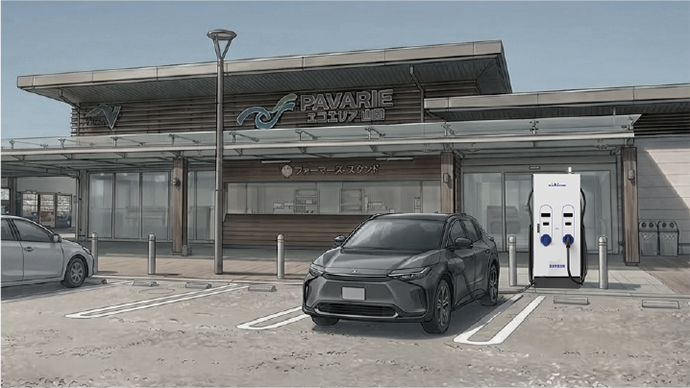

高速 SA・PA など

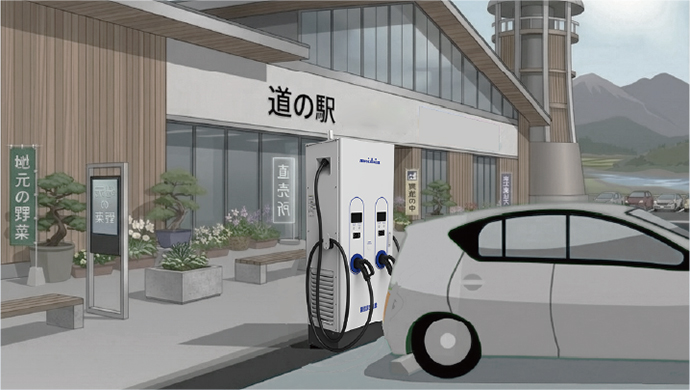

道の駅

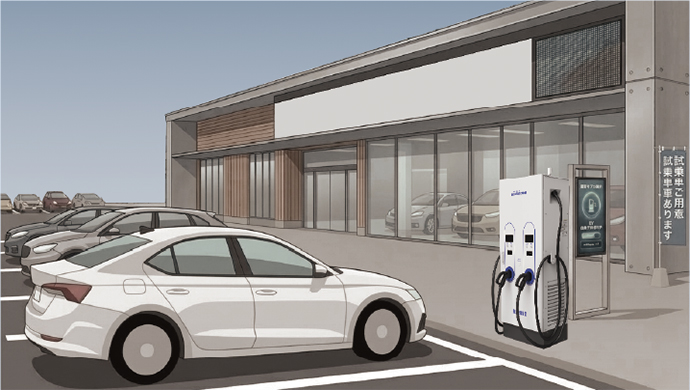

自動車ディーラー
製品詳細

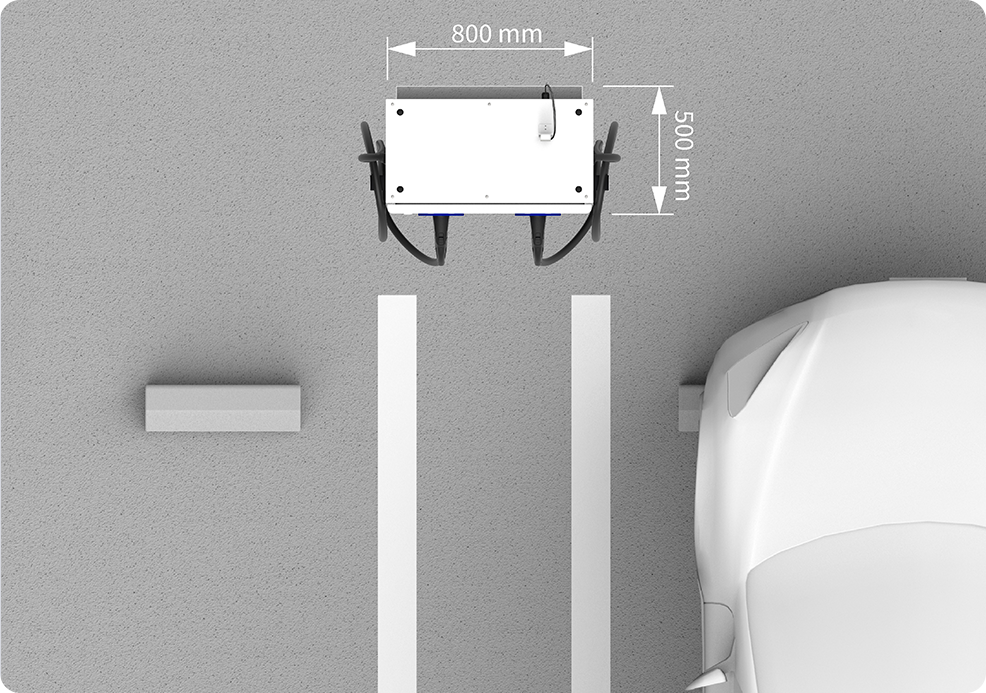

狭い場所にも設置できる

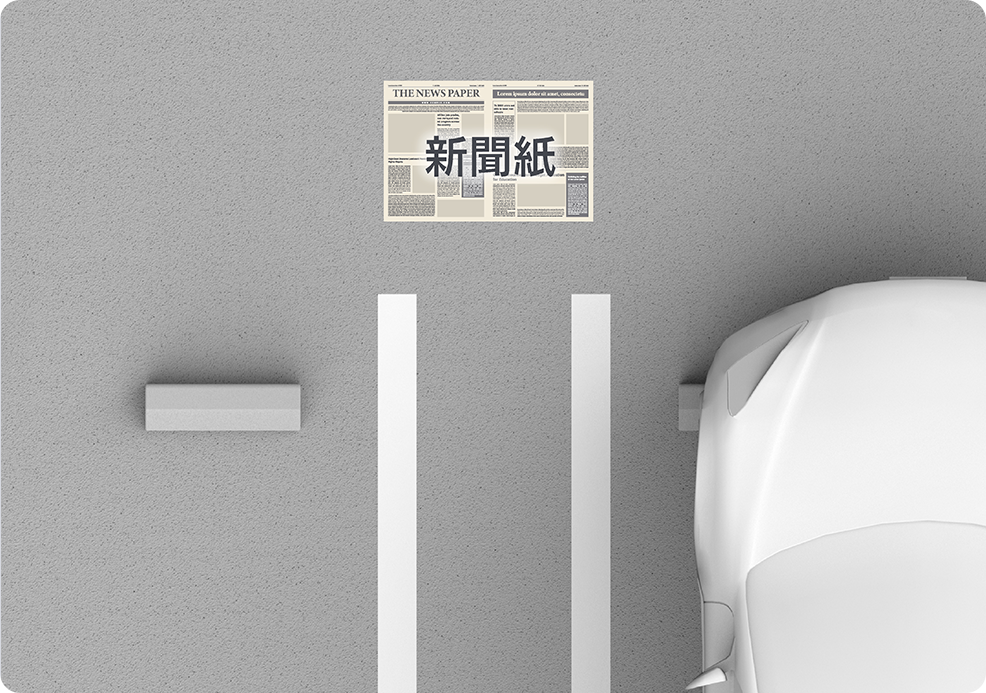

設置面積は新聞紙見開き一枚分

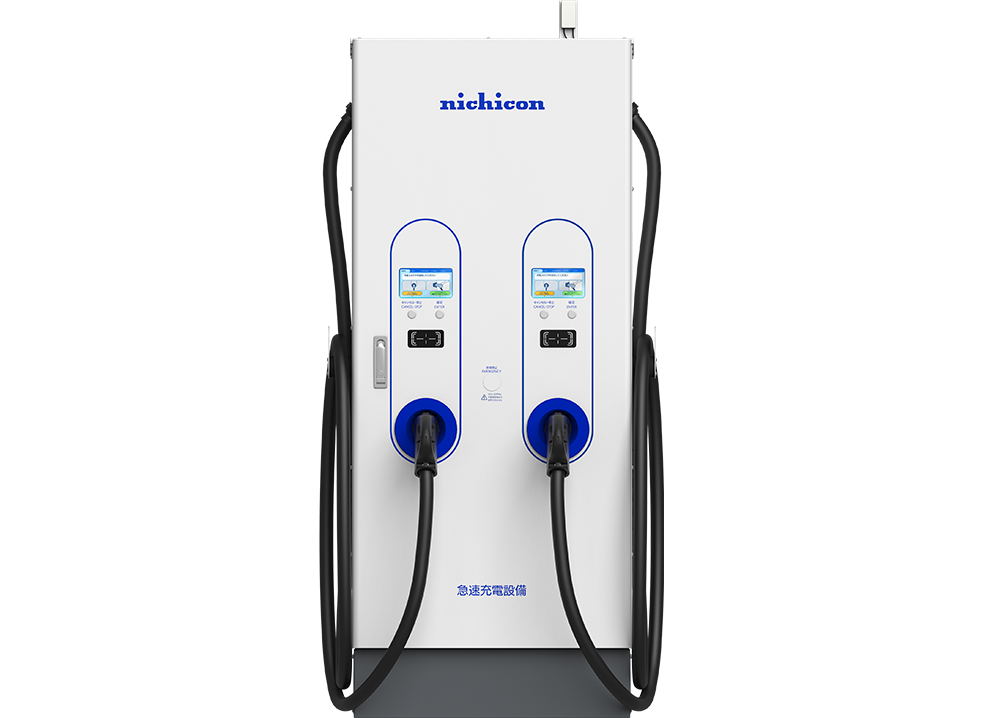

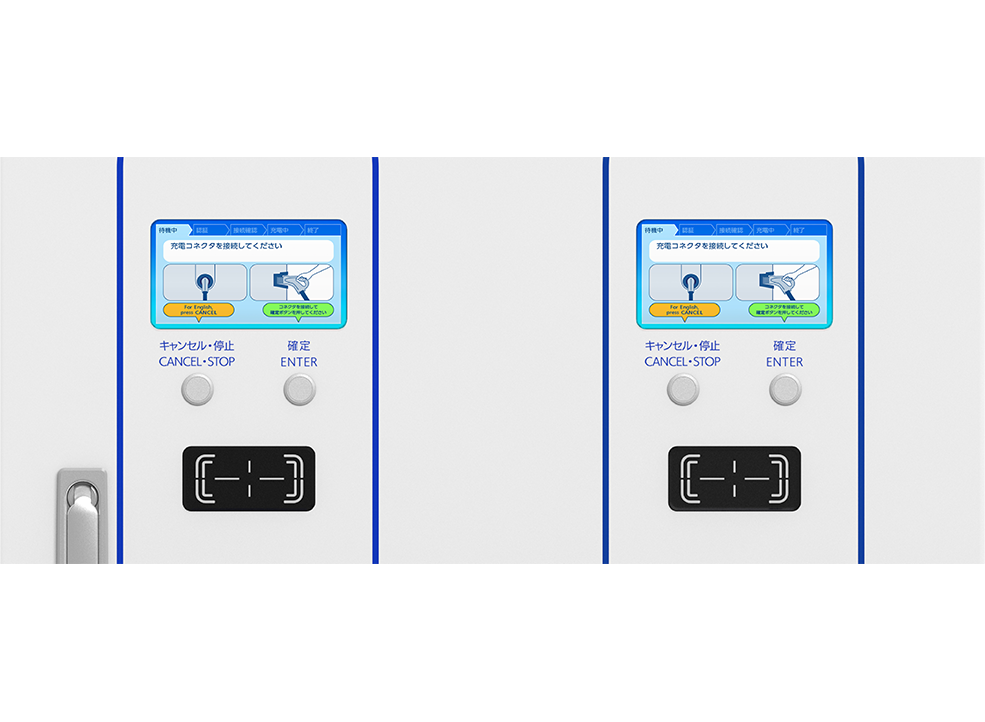

使いやすさを追求
2口それぞれに7型ワイドカラー画面、操作ボタンを搭載し、
2台充電時に同時操作が可能
高耐環境仕様を実現
標準モデルは塩害地域に設置可能
重塩害地域向けに別モデルをラインアップ、沿岸地域や沖縄／離島にも
設置することができます。
急速充電器の設置につきましては、下表のように塩害レベルを「重塩害」「塩害」「一般」と区分しています。
| 潮風※1 | 海岸からの距離 | 備考 | |||||
|---|---|---|---|---|---|---|---|
|
|||||||
| 内海※2 | 当たらない | 塩害 | 一般 |
淡路島、内海に囲まれた |
|||
| 当たる | 重塩害 | 塩害 | 一般 | ||||
| 外海※2 | 当たらない | 重塩害 | 塩害 | 一般 | |||
| 当たる | 重塩害 | 塩害 | 一般 | ||||
| 沖縄・離島※2 | 当たらない | 重塩害 |
沖縄、および外海に |
||||
| 当たる | 重塩害 | ||||||
※1 潮風の影響による区分について

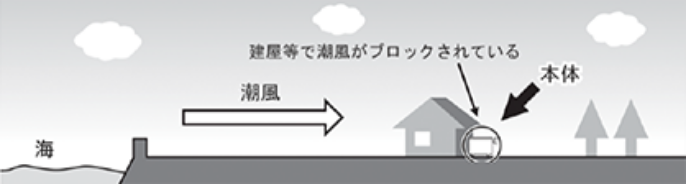

潮風が直接当たらない場所
（直接潮風は当たらないがその雰囲気にある場所）

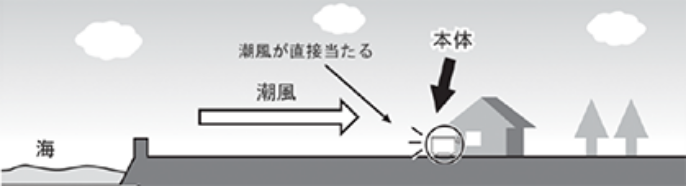

直接潮風が当たる場所
※2 内海・外海の区分について
「内海」「外海」を下記のように区分しています。
内海：瀬戸内海、東京湾、伊勢湾の内海範囲
（i）瀬戸内海の内海範囲（淡路島を含む）
- 西端 関門海峡において、関門橋とその内側
- 東端 鳴門海峡において鳴門市里浦と南淡路市福良仁頃を結ぶ線と洲本市由良町と和歌山市加太町田倉崎を結んだ内側
- 南端 豊後水道において、佐多岬と関崎を結ぶ線（豊予海峡）
（ii）東京湾の内海範囲
- 西端 神奈川県横須賀市観音崎
- 東端 千葉県富津市富津岬を結んだ線
（iii）伊勢湾の内海範囲
- 西端 鳥羽市小浜町と答志島南岸
- 東端 愛知県田原市伊良湖町伊良湖岬を結んだ線
外海：上記以外の海
島の区分について 外海に囲まれた島は離島と区分します。
利便性をさらに高める機能・
オプションや充実のサポート
デルをラインアップ）
コールセンター対応※
- CHAdeMO Ver.2.0.2
- OCPP2.0.1通信プロトコル搭載
- 課金対応モデルを用意※
- 従量課金対応(オプション)
- 保守プランをご用意※
※別途契約が必要です
製品仕様
 |
 |
 |
 |
||
|---|---|---|---|---|---|

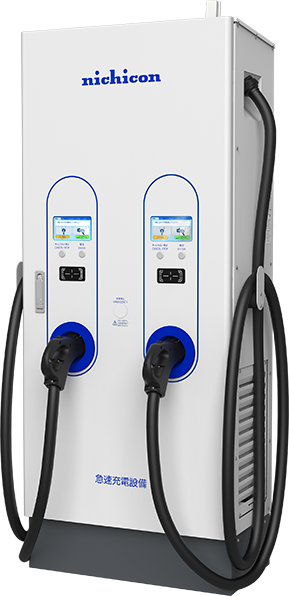

| 型番 | NQD-UCX64P | NQD-UCX44P | NQD-UCX04P | NQC-TC504P | |
総出力 （1口充電時）（2口充電時） |
160kW （最大157kW） （同時連続80kW） |
140kW （最大90kW） （同時最大70kW、同時連続50kW） |
100kW （最大90kW） （2口に自動制御で出力配分） |
50kW （連続50kW） ー |
|
| 充電ケーブル長 （オプション） |
5m （8.5m） |
5m （8.5m） |
5m （8.5m） |
5m （8.5m） |
|
| 製品形式 | 一体型 | 一体型 | 一体型 | 一体型 | |
| 充電口数 | 2口 | 2口 | 2口 | 1口 | |
| 充電規格 | CHAdeMO Ver.2.0.2 | CHAdeMO Ver.2.0.2 | CHAdeMO Rev.2.0.1 | CHAdeMO Rev.2.0.1 | |
| 通信プロトコル | OCPP2.0.1 | OCPP2.0.1 | OCPP2.0.1 | OCPP2.0.1 | |
| 入力電源 | 三相 AC400V | 三相 AC400V | 三相 AC400V | 三相 AC200V | |
| サイズ（凸部除く） | W800mm × D500mm × H1950mm | W800mm × D500mm × H1950mm | W700mm × D400mm × H1900mm | W700mm × D400mm × H1900mm | |
| 質量 | 350kg | 340kg | 300kg | 260kg | |
| 環境 | IP等級 | IP55 | IP55 | IP55 | IP55 |
| 使用温度範囲 | -20〜+50℃(出力ディレーティング) | -20〜+50℃(出力ディレーティング) | -20〜+40℃ | -20〜+40℃ | |
| 耐塩 （別モデル） |
塩害対応 （重塩害対応） |
塩害対応 （重塩害対応） |
塩害対応 （重塩害対応） |
塩害対応 （重塩害対応） |
|
| メーカー希望小売価格(税別) | 8,800,000円 | 7,500,000円 | 7,300,000円 | 3,800,000円 | |
※仕様は予告なく変更することがあります。
安全に関するご注意
- 平成25年3月19日、経済産業省から「電気自動車の充電器の製造等に係る型式の範囲及び設置の基準」通知において、急速充電器の設置に関する使用上の注意の改正が示されました。
- 本製品の使用にあたっては、以下のような注意喚起がなされています。
- ⑴感電事故の表面を確認してください。
- ⑵急速充電器を設置し、使用している間において、たとえ利用者に触れられていない場合には、立ち去らずに速やかに離れること。
- ⑶感電事故の表面を確認してください。充電中にケーブルに損傷があったりしないこと。詳細は一般社団法人 日本電機工業会のホームページをご確認ください。
- 記載内容は変更する場合がありますのでご確認ください。
