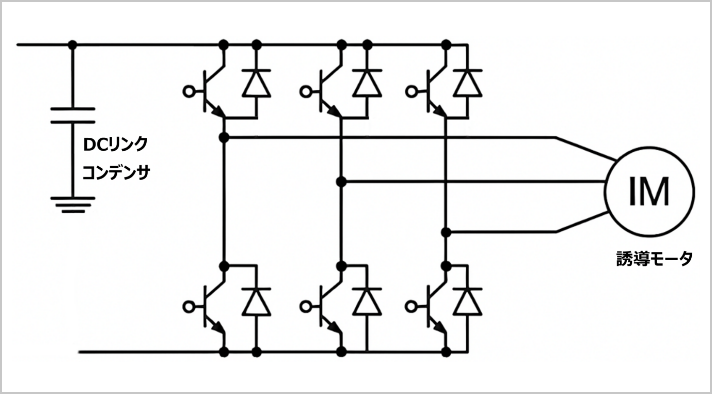

電動パワーステアリング(1)
(EPS：Electric Power Steering)

自動車の基本的な機能である「走る」「曲がる」「止まる」の内、「曲がる」を実現する重要なシステム

燃費向上、静寂性の向上、ADAS、自動運転化に大きく貢献

＜コンデンサ提案＞
高容量化、高リプル化による少ない個数基板でのご提供（省スペース化）

弊社製品ラインナップからのご提案一例

（詳細については、お問い合わせをお願いします）

	現行	部品点数削減 (基板面積低減) 高さ制限がある場合	部品点数削減 (基板面積低減)高さ制限がない場合	部品点数削減 (基板面積低減)高さ制限がない場合
コンデンサタイプ	導電性高分子ハイブリッドアルミニウム電解コンデンサ	導電性高分子ハイブリッドアルミニウム電解コンデンサ	導電性高分子ハイブリッドアルミニウム電解コンデンサ	導電性高分子ハイブリッドアルミニウム電解コンデンサ
基板面積
使用個数	7個	6個	5個	5個
実装面積	700mm²	600mm²	500mm²	500mm²
シリーズ	GYFシリーズ	GYGシリーズ	GYFシリーズ	GWCシリーズ
定格	25V/560µF	25V/680µF	25V/1000µF	25V/560µF
サイズ	φ10 x 10L[mm]	φ10 x 10L[mm]	φ10 x 16.5L[mm]	φ10 x 16.5L[mm]
ESR	20mΩmax at 100kHz 20°C	20mΩmax at 100kHz 20°C	12mΩmax at 100kHz 20°C	10mΩmax at 100kHz 20°C
定格リプル	2.8Arms at 100kHz 125°C	3.3Arms at 100kHz 125°C	4.0Arms at 100kHz 125°C	6.1Arms at 100kHz 125°C
トータル容量	3920µF	4080µF	5000µF	2800µF
トータルリプル	19.6Arms at 100kHz 125°C	19.8Arms at 100kHz 125°C	20Arms at 100kHz 125°C	30.5Arms at 100kHz 125°C
トータルESR	2.9mΩ	3.3mΩ	2.4mΩ	2.0mΩ
トータルリプル	125°C 4000 h	125°C 4000 h	125°C 4000 h	125°C 4000 h 135°C 4000 h
備考	—	—	—	—
詳細	詳しく見る	詳しく見る	詳しく見る	詳しく見る

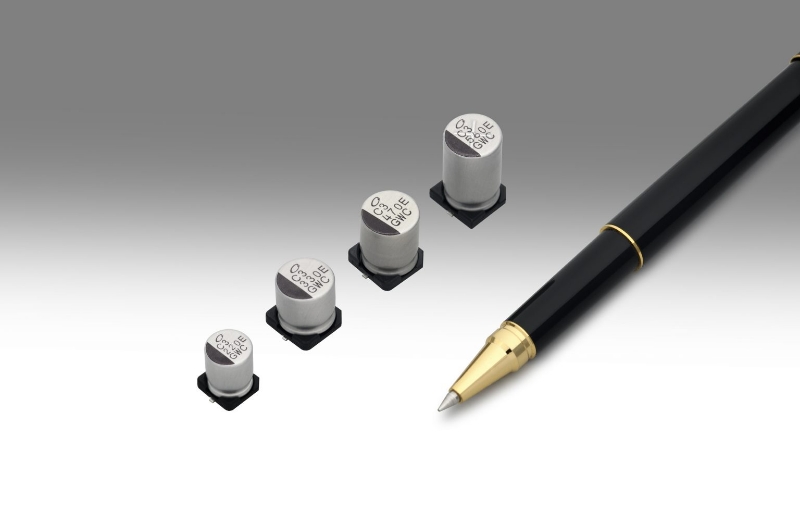

注目製品「GWC」シリーズのご紹介　(チップ形 135℃高信頼性品)

シリーズ	GWCシリーズ
定格電圧範囲	25V ～ 63V
定格静電容量範囲	47µF ～ 560µF
カテゴリ温度範囲	55°C ～ 135°C
製品寸法	φ8mm×10mmL ～ φ10mm×16.5mmL
耐久性	135°C 4,000時間または125°C 4,000時間保証 (定格リプル電流重畳)
端子形状	チップ形

寸法表

定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	ESR (mΩ) max. (20°C/100kHz)	定格リプル電流 (mArms)		品　番
定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	ESR (mΩ) max. (20°C/100kHz)	125°C/100kHz	135°C/100kHz	品　番
25 (1E)	220	8×10	0.14	55.0	18	4300	3000	GWC1E221MC□1GS
	330	10×10	0.14	82.5	16	5000	3500	GWC1E331MC□1GS
	470	10×12.5	0.14	117.5	14	5300	3700	GWC1E471MC□1GS
	560	10×16.5	0.14	140.0	10	6100	4300	GWC1E561MN□1GS
35 (1V)	150	8×10	0.12	52.5	18	4300	3000	GWC1V151MC□1GS
	270	10×10	0.12	94.5	16	5000	3500	GWC1V271MC□1GS
	330	10×12.5	0.12	115.5	15	5300	3600	GWC1V331MC□1GS
	470	10×16.5	0.12	164.5	11	5800	4100	GWC1V471MN□1GS
50 (1H)	68	8×10	0.10	34.0	24	4000	2700	GWC1H680MC□1GS
	120	10×10	0.10	60.0	20	4700	3000	GWC1H121MC□1GS
	150	10×12.5	0.10	75.0	17	5000	3300	GWC1H151MC□1GS
	220	10×16.5	0.10	110.0	13	5500	3800	GWC1H221MN□1GS
63 (1J)	47	8×10	0.08	29.6	27	3700	2300	GWC1J470MC□1GS
	82	10×10	0.08	51.6	22	4400	2800	GWC1J820MC□1GS
	100	10×12.5	0.08	63.0	17	5000	3300	GWC1J101MC□1GS
	150	10×16.5	0.08	94.5	13	5500	3800	GWC1J151MN□1GS

□には形状コードが入ります。

・テーピング仕様、はんだ付け推奨ランド寸法・推奨リフロー条件、ご発注単位はアルミニウム電解コンデンサ製品ガイドを参照ください。

インピーダンス/ESR 周波数特性(参考データ)

現行
GYFシリーズ、25V、560µF、7個
部品削減
GYGシリーズ、25V、680µF、6個
部品削減
GYFシリーズ、25V、1000µF、5個
部品削減
GWCシリーズ、25V、560µF、5個
