電動パワーステアリング(2)
(EPS：Electric Power Steering)

自動車の基本的な機能である「走る」「曲がる」「止まる」の内、「曲がる」を実現する重要なシステム

燃費向上、静寂性の向上、ADAS、自動運転化に大きく貢献

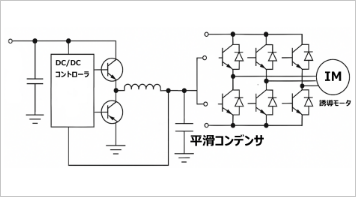

＜コンデンサ提案＞
高容量化、高リプル化による少ない個数基板でのご提供（省スペース化）

弊社製品ラインナップからのご提案一例

（詳細については、お問い合わせをお願いします）

	現行	部品削減 (基板面積低減) 高さ制限がない場合
コンデンサタイプ	アルミニウム電解コンデンサ	アルミニウム電解コンデンサ
基板面積
使用個数	2個	1個
実装面積	80mm²	100mm²
シリーズ	UCMシリーズ	UCLシリーズ
定格	25V/150µF	25V/470µF
サイズ	φ6.3 x 7.7L[mm]	φ10 x 10L[mm]
インピーダンス	160mΩmax at 100kHz 20°C	60mΩmax at 100kHz 20°C
定格リプル	0.6Arms at 100kHz 105°C	1.19Arms at 100kHz 105°C
トータル容量	300µF	470µF
トータルリプル	1.2Arms at 100kHz 105°C	1.19Arms at 100kHz 105°C
トータルESR	80mΩ	60mΩ
耐久性	105°C 2000 h	105°C 2000 h
備考	—	—
詳細	詳しく見る	詳しく見る

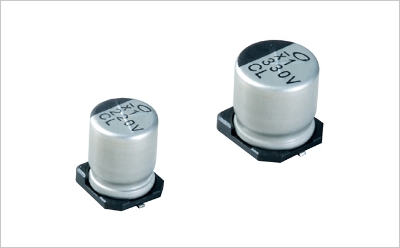

注目製品「UCL」シリーズのご紹介　(チップ形低インピーダンス品)

シリーズ	UCLシリーズ
定格電圧範囲	6.3V ～ 50V
定格静電容量範囲	10µF ～ 2200µF
カテゴリ温度範囲	-55°C ～ 105°C
製品寸法	φ4mm×5.8mmL ～ φ10mm×13.5mmL
耐久性	105°C 2,000時間保証 (定格電圧)
端子形状	チップ形

寸法表

定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	インピーダンス (mΩ) max. (20°C/100kHz)	定格リプル電流 (mArms) (105°C/100kHz)	品　番
定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	インピーダンス (mΩ) max. (20°C/100kHz)	6.3 (0J)	品　番	22	4×5.8	0.26	3	0.85	160	UCL0J220MCL1GS
47	4×5.8	0.26	3	0.85	160		UCL0J470MCL6GS
47	5×5.8	0.26	3	0.36	240		UCL0J470MCL1GS
100	5×5.8	0.26	6.3	0.36	240		UCL0J101MCL6GS
100	6.3×5.8	0.26	6.3	0.26	300		UCL0J101MCL1GS
220	6.3×5.8	0.26	13.86	0.26	300		UCL0J221MCL1GS
330	6.3×7.7	0.26	20.79	0.16	600		UCL0J331MCL1GS
330	8×6.2	0.26	20.79	0.18	500		UCL0J331MCL6GS
470	8×10	0.26	29.61	0.08	850		UCL0J471MNL1GS
470	10×7.7	0.26	29.61	0.1	850		UCL0J471MCL6GS
1000	8×10	0.26	63	0.08	850		UCL0J102MNL1GS
1500	10×10	0.26	94.5	0.06	1190		UCL0J152MNL1GS
1800	10×10	0.26	113.4	0.08	850		UCL0J182MNL1GS
2200	10×13.5	0.26	138.6	0.06	1190		UCL0J222MNL1GS
10 (1A)	22	4×5.8	0.19	3	0.85	160	UCL1A220MCL1GS
	33	4×5.8	0.19	3.3	0.85	160	UCL1A330MCL6GS
	33	5×5.8	0.19	3.3	0.36	240	UCL1A330MCL1GS
	47	6.3×5.8	0.19	4.7	0.26	300	UCL1A470MCL1GS
	100	6.3×5.8	0.19	10	0.26	300	UCL1A101MCL1GS
	150	6.3×5.8	0.19	15	0.26	300	UCL1A151MCL1GS
	220	6.3×7.7	0.19	22	0.16	600	UCL1A221MCL1GS
	220	8×6.2	0.19	22	0.18	500	UCL1A221MCL6GS
	330	8×10	0.19	33	0.08	850	UCL1A331MNL1GS
	330	10×7.7	0.19	33	0.1	850	UCL1A331MCL6GS
	470	8×10	0.19	47	0.08	850	UCL1A471MNL1GS
	470	10×7.7	0.19	47	0.1	850	UCL1A471MCL6GS
	680	8×10	0.19	68	0.08	850	UCL1A681MNL1GS
	1000	10×10	0.19	100	0.06	1190	UCL1A102MNL1GS
	1200	10×10	0.19	120	0.08	850	UCL1A122MNL1GS
	1500	10×13.5	0.19	150	0.06	1190	UCL1A152MNL1GS
16 (1C)	10	4×5.8	0.16	3	0.85	160	UCL1C100MCL1GS
	22	4×5.8	0.16	3.52	0.85	160	UCL1C220MCL6GS
	22	5×5.8	0.16	3.52	0.36	240	UCL1C220MCL1GS
	47	5×5.8	0.16	7.52	0.36	240	UCL1C470MCL6GS
	47	6.3×5.8	0.16	7.52	0.26	300	UCL1C470MCL1GS
	68	6.3×5.8	0.16	10.88	0.26	300	UCL1C680MCL1GS
	100	6.3×5.8	0.16	16	0.26	300	UCL1C101MCL1GS
	100	6.3×7.7	0.16	16	0.16	600	UCL1C101MCL6GS
	150	6.3×7.7	0.16	24	0.16	600	UCL1C151MCL1GS
	220	6.3×7.7	0.16	35.2	0.16	600	UCL1C221MCL1GS
	220	8×6.2	0.16	35.2	0.18	500	UCL1C221MCL6GS
	330	8×10	0.16	52.8	0.08	850	UCL1C331MNL1GS
	330	10×7.7	0.16	52.8	0.1	850	UCL1C331MCL6GS
	470	8×10	0.16	75.2	0.08	850	UCL1C471MNL1GS
	470	10×7.7	0.16	75.2	0.1	850	UCL1C471MCL6GS
	680	10×10	0.16	108.8	0.06	1190	UCL1C681MNL1GS
	820	10×10	0.16	131.2	0.08	850	UCL1C821MNL1GS
	1000	10×13.5	0.16	160	0.06	1190	UCL1C102MNL1GS
25 (1E)	10	4×5.8	0.14	3	0.85	160	UCL1E100MCL1GS
	22	5×5.8	0.14	5.5	0.36	240	UCL1E220MCL1GS
	33	5×5.8	0.14	8.25	0.36	240	UCL1E330MCL6GS
	33	6.3×5.8	0.14	8.25	0.26	300	UCL1E330MCL1GS
	47	6.3×5.8	0.14	11.75	0.26	300	UCL1E470MCL1GS
	68	6.3×5.8	0.14	17	0.26	300	UCL1E680MCL1GS
	100	6.3×7.7	0.14	25	0.16	600	UCL1E101MCL1GS
	100	8×6.2	0.14	25	0.18	500	UCL1E101MCL6GS
	150	8×10	0.14	37.5	0.08	850	UCL1E151MNL1GS
	150	10×7.7	0.14	37.5	0.1	850	UCL1E151MCL6GS
	220	8×10	0.14	55	0.08	850	UCL1E221MNL1GS
	220	10×7.7	0.14	55	0.1	850	UCL1E221MCL6GS
	330	8×10	0.14	82.5	0.08	850	UCL1E331MNL1GS
	470	10×10	0.14	117.5	0.06	1190	UCL1E471MNL1GS
	560	10×10	0.14	140	0.08	850	UCL1E561MNL1GS
	680	10×13.5	0.14	170	0.06	1190	UCL1E681MNL1GS
35 (1V)	10	4×5.8	0.12	3.5	0.85	160	UCL1V100MCL6GS
	10	5×5.8	0.12	3.5	0.36	240	UCL1V100MCL1GS
	22	5×5.8	0.12	7.7	0.36	240	UCL1V220MCL1GS
	33	6.3×5.8	0.12	11.55	0.26	300	UCL1V330MCL1GS
	47	6.3×5.8	0.12	16.45	0.26	300	UCL1V470MCL1GS
	68	6.3×7.7	0.12	23.8	0.16	600	UCL1V680MCL1GS
	100	6.3×7.7	0.12	35	0.16	600	UCL1V101MCL6GS
	100	8×10	0.12	35	0.08	850	UCL1V101MNL1GS
	150	8×10	0.12	52.5	0.08	850	UCL1V151MNL1GS
	150	10×7.7	0.12	52.5	0.1	850	UCL1V151MCL6GS
	220	8×10	0.12	77	0.08	850	UCL1V221MNL1GS
	220	10×7.7	0.12	77	0.1	850	UCL1V221MCL6GS
	330	10×10	0.12	115.5	0.06	1190	UCL1V331MNL1GS
	390	10×10	0.12	136.5	0.08	850	UCL1V391MNL1GS
	470	10×13.5	0.12	164.5	0.06	1190	UCL1V471MNL1GS
50 (1H)	100	8×10	0.1	50	0.18	670	UCL1H101MNL1GS
50 (1H)	220	10×10	0.1	110	0.12	900	UCL1H221MNL1GS
