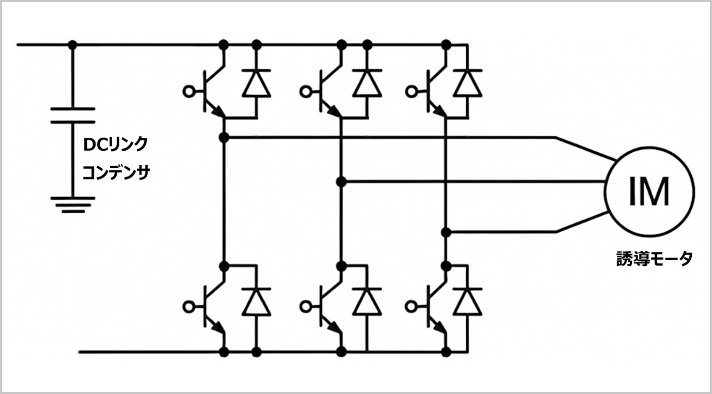

車載用ポンプ制御装置
(Pump Control System for Automobiles)

エンジンやバッテリーの冷却、燃料供給、油圧制御など、車両の安全性・快適性・省エネ性能を支える心臓部

＜コンデンサ提案＞
高容量化、高リプル化による少ない個数基板でのご提供（省スペース化）、高温度化

弊社製品ラインナップからのご提案一例

（詳細については、お問い合わせをお願いします）

	現行	部品削減 (基板面積低減) 高さ制限がある場合	部品削減 (基板面積低減) 高さ制限がない場合
コンデンサタイプ	導電性高分子アルミニウム固体電解コンデンサ	導電性高分子アルミニウム固体電解コンデンサ	導電性高分子アルミニウム固体電解コンデンサ
基板面積
使用個数	3個	2個	2個
実装面積	300mm²	200mm²	200mm²
シリーズ	PCRシリーズ	PCAシリーズ	PCRシリーズ
定格	35V-270µF	35V-270µF	35V-470µF
サイズ	φ10 x 10L[mm]	φ10 x 10L[mm]	φ10 x 16L[mm]
ESR	20mΩ at 20°C 100kHz	20mΩ at 20°C 100kHz	14mΩ at 20°C 100kHz
定格リプル	3.1Arms at 125°C 100kHz	4.5Arms at 125°C 100kHz	4.5Arms at 125°C 100kHz
トータル容量	810µF	540µF	940µF
トータルリプル	9.3Arms at 125°C 100kHz	9.0Arms at 125°C 100kHz	9.0Arms at 125°C 100kHz
トータルESR	7mΩ	10mΩ	7mΩ
耐久性	125°C 4000 h	125°C 4000 h (DC+リプル)	125°C 4000 h
備考	—	—	—
詳細	詳しく見る	詳しく見る	詳しく見る

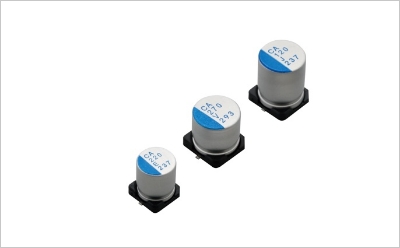

注目製品「PCA」シリーズのご紹介　(チップ形高信頼性品)

シリーズ	PCAシリーズ
定格電圧範囲	25V ～ 80V
定格静電容量範囲	33µF ～ 470µF
カテゴリ温度範囲	-55°C ～ 125°C
製品寸法	φ8mm×10mmL ～ φ10mm×12.7mmL
耐久性	125°C 4,000時間保証 (定格リプル電流重畳)
端子形状	チップ形

寸法表

定格電圧 (V) (コード)	サージ電圧 (V)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	初期ESR (mΩ) (20°C/100kHz)	耐久性試験後低温ESR(mΩ) (〜40°C/100kHz)	定格リプル電流 (mArms) (125°C/100kHz)	品　番
定格電圧 (V) (コード)	サージ電圧 (V)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	初期ESR (mΩ) (20°C/100kHz)	耐久性試験後低温ESR(mΩ) (〜40°C/100kHz)	25 (1E)	品　番	31	220	8×10	0.08	165	20	40	3900	PCA1E221MCL1GS
270	8×12	0.08	202	19	38	4000	PCA1E271MCL1GS
330	10×10	0.08	247	20	40	4600	PCA1E331MCL1GS
470	10×12.7	0.08	352	15	30	5100	PCA1E471MCL1GS
35 (1V)	43	150	8×10	0.08	157	22	44	3900	PCA1V151MCL1GS
		220	8×12	0.08	231	21	42	3900	PCA1V221MCL1GS
		270	10×10	0.08	283	20	40	4500	PCA1V271MCL1GS
		330	10×12.7	0.08	346	16	32	5000	PCA1V331MCL1GS
50 (1H)	63	68	8×10	0.08	102	26	52	3600	PCA1H680MCL1GS
		120	△8×12	0.08	180	25	50	3700	PCA1H121MCL2GS
		120	10×10	0.08	180	25	50	4300	PCA1H121MCL1GS
		180	10×12.7	0.08	270	19	38	4600	PCA1H181MCL1GS
63 (1J)	79	47	8×10	0.08	88	28	56	3600	PCA1J470MCL1GS
		68	8×12	0.08	128	27	54	3700	PCA1J680MCL1GS
		82	10×10	0.08	154	28	56	4300	PCA1J820MCL1GS
		120	10×12.7	0.08	226	24	48	4600	PCA1J121MCL1GS
80 (1K)	100	33	8×10	0.08	79	38	76	2300	PCA1K330MCL1GS
		47	8×12	0.08	112	35	70	2700	PCA1K470MCL1GS
		56	10×10	0.08	134	33	66	2500	PCA1K560MCL1GS
		82	10×12.7	0.08	196	28	56	3100	PCA1K820MCL1GS

無印：品番コード12桁目のサイズコードが1となります。
△：品番コード12桁目のサイズコードが2となります。
