48V系
(ADAS、車載DC-DCコンバータ向け)

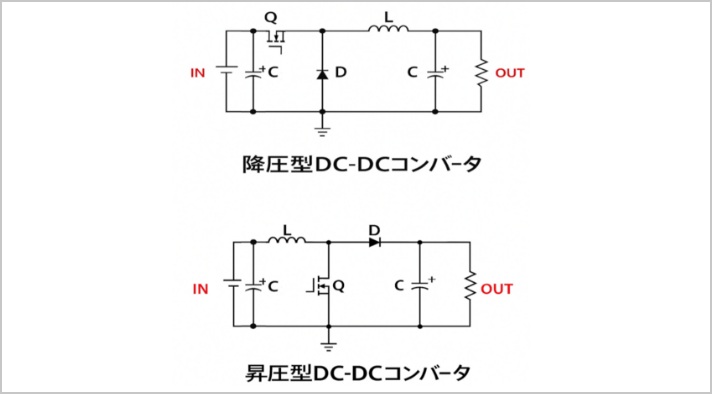

安全運転・自動運転を支援する技術ADAS、車載電源の心臓部DC-DCコンバータ

保証温度を125℃まで拡大、車載用途の厳しい環境にも対応

＜コンデンサ提案＞
高容量、高リプル化による員数削減、高信頼性コンデンサ(125℃対応)のご提供

弊社製品ラインナップからのご提案一例

（詳細については、お問い合わせをお願いします）

	現行	部品削減 (基板面積低減) 105°C 80V / 3000uF以上の場合	部品削減 (基板面積低減) 125°C
コンデンサタイプ	アルミニウム電解コンデンサ	アルミニウム電解コンデンサ	アルミニウム電解コンデンサ
基板面積
使用個数	7個	4個	6個
実装面積	2268mm²	1296mm²	1944mm²
シリーズ	UCDシリーズ	UCMシリーズ	UYAシリーズ
定格	80V/470µF	80V/750µF	80V/560µF
サイズ	φ18 x 16.5L[mm]	φ18 x 21.5L[mm]	φ18 x 21.5L[mm]
インピーダンス	150mΩmax at 100kHz 20°C	63mΩmax at 100kHz 20°C	-
定格リプル	0.917Arms at 100kHz 105°C	2.14Arms at 100kHz 105°C	1.6Arms at 100kHz 125°C
トータル容量	3290µF	3000µF	3360µF
トータルリプル	6.149Arms at 100kHz 105°C	8.56Arms at 100kHz 105°C	9.6Arms at 100kHz 125°C
耐久性	105°C 5000 h	105°C 5000 h ΦD≦10は2,000h	125°C 5000 h
備考	—	—	—
詳細	詳しく見る	詳しく見る	詳しく見る

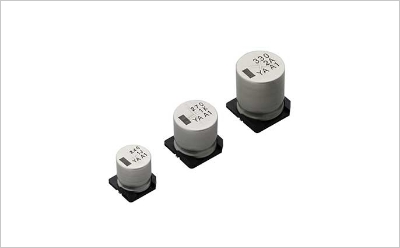

注目製品「UYA」シリーズのご紹介　(チップ形長寿命品)

シリーズ	UYAシリーズ
定格電圧範囲	63V ～ 100V
定格静電容量範囲	90µF ～ 880µF
カテゴリ温度範囲	-40°C ～ 125°C
製品寸法	φ12.5mm×13.5mmL ～ φ18mm×21.5mmL
耐久性	125°C 5,000時間保証 (定格電圧印加保証)
端子形状	チップ形

寸法表

定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	定格リプル電流 (mArms)	品　番
定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	63 (1J)	品　番	240	12.5×13.5	0.12	151.2	650	UYA1J241M□□1MS
430	16×16.5	0.12	270.9	930		UYA1J431M□□1MS
560	18×16.5	0.12	352.8	1000		UYA1J561M□□1MS
660	16×21.5	0.12	415.8	1500		UYA1J661M□□1MS
880	18×21.5	0.12	554.4	1600		UYA1J881M□□1MS
80 (1K)	160	12.5×13.5	0.12	128	650	UYA1K161M□□1MS
	270	16×16.5	0.12	216	930	UYA1K271M□□1MS
	360	18×16.5	0.12	288	1000	UYA1K361M□□1MS
	430	16×21.5	0.12	344	1500	UYA1K431M□□1MS
	560	18×21.5	0.12	448	1600	UYA1K561M□□1MS
100 (2A)	90	12.5×13.5	0.1	90	650	UYA2A900M□□1MS
	160	16×16.5	0.1	160	930	UYA2A161M□□1MS
	200	18×16.5	0.1	200	1000	UYA2A201M□□1MS
	240	16×21.5	0.1	240	1500	UYA2A241M□□1MS
	330	18×21.5	0.1	330	1600	UYA2A331M□□1MS

□□には形状コードが入ります。

・テーピング仕様、はんだ付け推奨ランド寸法・推奨リフロー条件、ご発注単位はアルミニウム電解コンデンサ製品ガイドを参照ください。

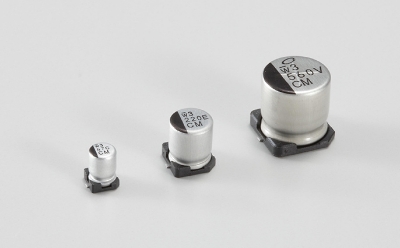

注目製品「 UCM 」シリーズのご紹介 (チップ形低インピーダンス品)

シリーズ	UCMシリーズ
定格電圧範囲	6.3V ～ 100V
定格静電容量範囲	10µF ～ 5100µF
カテゴリ温度範囲	-55°C ～ 105°C
製品寸法	φ4mm×5.8mmL ～ φ18mm×21.5mmL
耐久性	105°C 5,000時間保証 (定格電圧印加保証) (ただしφ10mm以下は2,000時間保証)
端子形状	チップ形

寸法表

定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	インピーダンス (Ω) max (20°C/100kHz)	定格リプル電流 (mArms)	品　番
定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	インピーダンス (Ω) max (20°C/100kHz)	6.3 (0J)	品　番	100	4×5.8	0.26	6.3	1	160	UCM0J101MCL1GS
220	5×5.8	0.26	13.86	0.36	240		UCM0J221MCL1GS
330	6.3×5.8	0.26	20.79	0.26	300		UCM0J331MCL1GS
470	6.3×7.7	0.26	29.61	0.16	600		UCM0J471M□□1GS
680	6.3×7.7	0.26	42.84	0.16	600		UCM0J681M□□1GS
1500	8×10	0.26	94.5	0.08	850		UCM0J152M□□1GS
2200	10×10	0.26	138.6	0.06	1190		UCM0J222M□□1GS
10 (1A)	68	4×5.8	0.19	6.8	1	160	UCM1A680MCL1GS
	150	5×5.8	0.19	15	0.36	240	UCM1A151MCL1GS
	220	6.3×5.8	0.19	22	0.26	300	UCM1A221MCL1GS
	330	6.3×7.7	0.19	33	0.16	600	UCM1A331M□□1GS
	470	6.3×7.7	0.19	47	0.16	600	UCM1A471M□□1GS
	1000	8×10	0.19	100	0.08	850	UCM1A102M□□1GS
	1500	10×10	0.19	150	0.06	1190	UCM1A152M□□1GS
16 (1C)	47	4×5.8	0.16	7.52	1	160	UCM1C470MCL1GS
	68	5×5.8	0.16	10.88	0.36	240	UCM1C680MCL1GS
	100	5×5.8	0.16	16	0.36	240	UCM1C101MCL1GS
	150	6.3×5.8	0.16	24	0.26	300	UCM1C151MCL1GS
	220	6.3×5.8	0.16	35.2	0.26	300	UCM1C221MCL1GS
	330	6.3×7.7	0.16	52.8	0.16	600	UCM1C331M□□1GS
	680	8×10	0.16	108.8	0.08	850	UCM1C681M□□1GS
	1000	10×10	0.16	160	0.06	1190	UCM1C102M□□1GS
25 (1E)	22	4×5.8	0.14	5.5	1	160	UCM1E220MCL1GS
	33	4×5.8	0.14	8.25	1	160	UCM1E330MCL1GS
	47	5×5.8	0.14	11.75	0.36	240	UCM1E470MCL1GS
	68	5×5.8	0.14	17	0.36	240	UCM1E680MCL1GS
	100	6.3×5.8	0.14	25	0.26	300	UCM1E101MCL1GS
	150	6.3×7.7	0.14	37.5	0.16	600	UCM1E151M□□1GS
	220	6.3×7.7	0.14	55	0.16	600	UCM1E221M□□1GS
	470	8×10	0.14	117.5	0.08	850	UCM1E471M□□1GS
	820	10×10	0.14	205	0.06	1190	UCM1E821M□□1GS
	1500	12.5×13.5	0.14	375	0.058	1420	UCM1E152M□□1MS
	2400	12.5×21	0.16	600	0.046	2080	UCM1E242MNJ1MS
	2700	16×16.5	0.16	675	0.047	1910	UCM1E272M□□1MS
	3600	18×16.5	0.18	900	0.045	2060	UCM1E362M□□1MS
	3900	16×21.5	0.18	975	0.034	2540	UCM1E392M□□1MS
	5100	18×21.5	0.22	1275	0.032	2640	UCM1E512M□□1MS
35 (1V)	22	4×5.8	0.12	7.7	1	160	UCM1V220MCL1GS
	33	5×5.8	0.12	11.55	0.36	240	UCM1V330MCL1GS
	47	5×5.8	0.12	16.45	0.36	240	UCM1V470MCL1GS
	68	6.3×5.8	0.12	23.8	0.26	300	UCM1V680MCL1GS
	100	6.3×5.8	0.12	35	0.26	300	UCM1V101MCL1GS
	150	6.3×7.7	0.12	52.5	0.16	600	UCM1V151M□□1GS
	330	8×10	0.12	115.5	0.08	850	UCM1V331M□□1GS
	560	10×10	0.12	196	0.06	1190	UCM1V561M□□1GS
	910	12.5×13.5	0.12	318.5	0.058	1420	UCM1V911M□□1MS
	1600	12.5×21	0.12	560	0.046	2080	UCM1V162MNJ1MS
	1800	16×16.5	0.12	630	0.047	1910	UCM1V182M□□1MS
	2200	18×16.5	0.14	770	0.045	2060	UCM1V222M□□1MS
	2700	16×21.5	0.14	945	0.034	2540	UCM1V272M□□1MS
	3600	18×21.5	0.16	1260	0.032	2640	UCM1V362M□□1MS

□には形状コードが入ります。

・テーピング仕様、はんだ付け推奨ランド寸法・推奨リフロー条件、ご発注単位はアルミニウム電解コンデンサ製品ガイドを参照ください。

寸法表

定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	インピーダンス (mΩ) max (20°C/100kHz)	定格リプル電流 (mArms)	品　番
定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	インピーダンス (mΩ) max (20°C/100kHz)	50 (1H)	品　番	10	4×5.8	0.1	5	2.3	85	UCM1H100MCL6GS
10	5×5.8	0.1	5	0.88	165		UCM1H100MCL1GS
22	5×5.8	0.1	11	0.88	165		UCM1H220MCL1GS
47	6.3×5.8	0.1	23.5	0.68	195		UCM1H470MCL1GS
100	6.3×7.7	0.1	50	0.34	350		UCM1H101M□□1GS
220	8×10	0.1	110	0.18	670		UCM1H221M□□1GS
330	10×10	0.1	165	0.12	900		UCM1H331M□□1GS
470	12.5×13.5	0.1	235	0.12	1340		UCM1H471M□□1MS
750	12.5×21	0.1	375	0.08	1970		UCM1H751MNJ1MS
820	16×16.5	0.1	410	0.08	1820		UCM1H821M□□1MS
1100	18×16.5	0.1	550	0.078	1980		UCM1H112M□□1MS
1200	16×21.5	0.1	600	0.05	2440		UCM1H122M□□1MS
1600	18×21.5	0.1	800	0.05	2550		UCM1H162M□□1MS
63 (1J)	47	6.3×7.7	0.08	29.61	0.8	190	UCM1J470M□□1GS
	100	8×10	0.08	63	0.4	300	UCM1J101M□□1GS
	220	10×10	0.08	138.6	0.25	500	UCM1J221M□□1GS
	360	12.5×13.5	0.08	226.8	0.14	1250	UCM1J361M□□1MS
	560	12.5×21	0.08	352.8	0.086	1850	UCM1J561MNJ1MS
	620	16×16.5	0.08	390.6	0.082	1740	UCM1J621M□□1MS
	820	18×16.5	0.08	516.6	0.08	1880	UCM1J821M□□1MS
	910	16×21.5	0.08	573.3	0.055	2330	UCM1J911M□□1MS
	1200	18×21.5	0.08	756	0.054	2430	UCM1J122M□□1MS
80 (1K)	33	6.3×7.7	0.08	26.4	0.8	190	UCM1K330M□□1GS
	68	8×10	0.08	54.4	0.4	300	UCM1K680M□□1GS
	100	10×10	0.08	80	0.25	500	UCM1K101M□□1GS
	220	12.5×13.5	0.08	176	0.18	1050	UCM1K221M□□1MS
	360	12.5×21	0.08	288	0.11	1580	UCM1K361MNJ1MS
	390	16×16.5	0.08	312	0.1	1500	UCM1K391M□□1MS
	510	18×16.5	0.08	408	0.098	1670	UCM1K511M□□1MS
	560	16×21.5	0.08	448	0.066	2040	UCM1K561M□□1MS
	750	18×21.5	0.08	600	0.063	2140	UCM1K751M□□1MS
100 (2A)	130	12.5×13.5	0.07	130	0.18	1050	UCM2A131M□□1MS
	220	12.5×21	0.07	220	0.11	1580	UCM2A221MNJ1MS
	240	16×16.5	0.07	240	0.1	1500	UCM2A241M□□1MS
	330	18×16.5	0.07	330	0.098	1670	UCM2A331M□□1MS
	390	16×21.5	0.07	390	0.066	2040	UCM2A391M□□1MS
	510	18×21.5	0.07	510	0.063	2140	UCM2A511M□□1MS
