先進運転支援システム
(ADAS：Advanced Driver Assistance Systems)

自動ブレーキ、車線維持支援、死角検知など、ADASはドライバーの認知・判断・操作を支援し、交通事故の低減と自動運転への橋渡しを担う重要なシステムです。

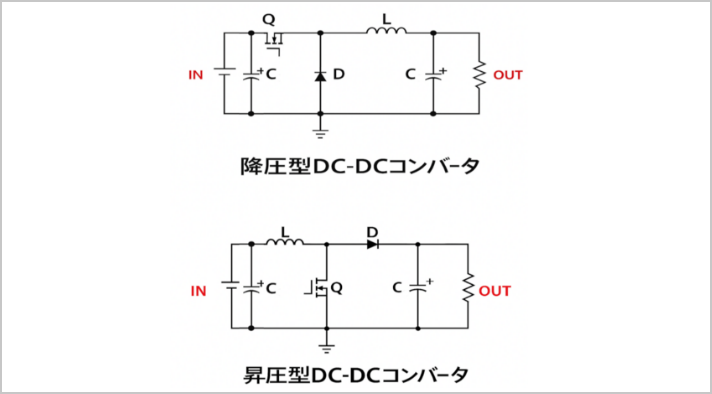

＜コンデンサ提案＞
高容量化、高リプル化による少ない個数基板でのご提供（省スペース化）

弊社製品ラインナップからのご提案一例

（詳細については、お問い合わせをお願いします）

	現行	部品削減 (基板面積低減) 高さ制限がある場合	部品点数削減 (基板面積低減) 高さ制限がない場合	部品点数削減 (基板面積低減) 高さ制限がない場合
コンデンサタイプ	アルミニウム電解コンデンサ	アルミニウム電解コンデンサ	アルミニウム電解コンデンサ	アルミニウム電解コンデンサ
基板面積
使用個数	3個	1個	1個	1個
実装面積	972mm²	324mm²	256mm²	324mm²
シリーズ	UUEシリーズ	UCZシリーズ	UCZシリーズ	UCZシリーズ
定格	25V/680µF	25V/2200µF	25V/2700µF	25V/3300µF
サイズ	φ18 x 16.5L[mm]	φ18 x 16.5L[mm]	φ16 x 21.5L[mm]	φ18 x 21.5L[mm]
ESR	-	45mΩmax at 100kHz 20°C	34mΩmax at 100kHz 20°C	32mΩmax at 100kHz 20°C
定格リプル	1.2Arms at 100kHz 125°C	2.6Arms at 100kHz 125°C	3.0Arms at 100kHz 125°C	3.25Arms at 100kHz 125°C
トータル容量	2040µF	2200µF	2700µF	3300µF
トータルリプル	3.6Arms at 100kHz 125°C	2.6Arms at 100kHz 125°C	3.0Arms at 100kHz 125°C	3.25Arms at 100kHz 125°C
耐久性	125°C 5000時間	125°C 3500時間	125°C 3500時間	125°C 3500時間
備考	—	—	—	—
詳細	詳しく見る	詳しく見る	詳しく見る	詳しく見る

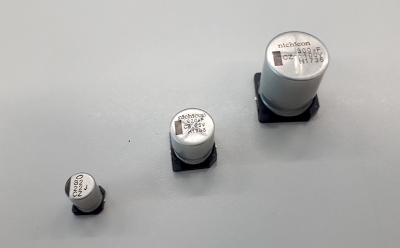

注目製品「UCZ」シリーズのご紹介　(チップ形高信頼性低温ESR規定品)

シリーズ	UCZシリーズ
定格電圧範囲	10V ～ 100V
定格静電容量範囲	10µF ～ 3300µF
カテゴリ温度範囲	-40°C ～ 125°C
製品寸法	φ6.3mm×5.8mmL ～ φ18mm×21.5mmL
耐久性	125°C 1,000~4,000時間
端子形状	チップ形

寸法表

定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	ESR (mΩ) max. (20°C/100kHz)			定格リプル電流 (mArms) (125°C/100kHz)	品　番
定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	初期 20°C/100kHz	初期〜40°C/100kHz	耐久後〜40°C※	定格リプル電流 (mArms) (125°C/100kHz)	品　番
10 (1A)	220	8×10	0.3	22	0.2	3	4.5	270	UCZ1A221M□□1GS
	330	8×10	0.3	33	0.2	3	4.5	270	UCZ1A331M□□6GS
	330	10×10	0.3	33	0.15	2	3.5	500	UCZ1A331M□□1GS
	470	10×10	0.3	47	0.15	2	3.5	500	UCZ1A471M□□1GS
16 (1C)	47	6.3×5.8	0.23	7.52	1.6	24	－	69	UCZ1C470MCL1GS
	100	6.3×7.7	0.23	16	0.45	5	40	197	UCZ1C101M□□6GS
	100	8×10	0.23	16	0.2	3	4.5	270	UCZ1C101M□□1GS
	220	8×10	0.23	35.2	0.2	3	4.5	270	UCZ1C221M□□1GS
	330	10×10	0.23	52.8	0.15	2	3.5	500	UCZ1C331M□□1GS
	470	10×10	0.23	75.2	0.15	2	3.5	500	UCZ1C471M□□1GS
25 (1E)	33	6.3×5.8	0.18	8.25	1.6	24	－	69	UCZ1E330MCL1GS
	100	6.3×7.7	0.18	25	0.45	5	40	197	UCZ1E101M□□6GS
	100	8×10	0.18	25	0.2	3	4.5	270	UCZ1E101M□□1GS
	220	8×10	0.18	55	0.2	3	4.5	270	UCZ1E221M□□6GS
	220	10×10	0.18	55	0.15	2	3.5	500	UCZ1E221M□□1GS
	330	10×10	0.18	82.5	0.15	2	3.5	500	UCZ1E331M□□1GS
	820	12.5×13.5	0.18	205	0.06	0.4	3	1700	UCZ1E821M□□1MS
	1000	12.5×13.5	0.18	250	0.06	0.4	3	1700	UCZ1E102M□□1MS
	1200	16×16.5	0.18	300	0.047	0.28	1.4	1700	UCZ1E122M□□1MS
	1600	16×16.5	0.18	400	0.047	0.28	1.4	2400	UCZ1E162M□□1MS
	2200	18×16.5	0.2	550	0.045	0.23	1.3	2600	UCZ1E222M□□1MS
	2700	16×21.5	0.2	675	0.034	0.2	0.6	3000	UCZ1E272M□□1MS
	3300	18×21.5	0.22	825	0.032	0.16	0.5	3250	UCZ1E332M□□1MS
35 (1V)	10	6.3×5.8	0.16	3.5	1.6	24	－	69	UCZ1V100MCL1GS
	22	6.3×5.8	0.16	7.7	1.6	24	－	69	UCZ1V220MCL1GS
	33	6.3×7.7	0.16	11.55	0.45	5	40	197	UCZ1V330M□□1GS
	47	6.3×7.7	0.16	16.45	0.45	5	40	197	UCZ1V470M□□6GS
	47	8×10	0.16	16.45	0.2	3	4.5	270	UCZ1V470M□□1GS
	68	8×10	0.16	23.8	0.2	3	4.5	270	UCZ1V680M□□1GS
	100	8×10	0.16	35	0.2	3	4.5	270	UCZ1V101M□□1GS
	220	10×10	0.16	77	0.15	2	3.5	500	UCZ1V221M□□1GS
	470	12.5×13.5	0.16	164.5	0.06	0.4	3	1700	UCZ1V471M□□1MS
	560	12.5×13.5	0.16	196	0.06	0.4	3	1700	UCZ1V561M□□1MS
	680	12.5×13.5	0.16	238	0.06	0.4	3	1700	UCZ1V681M□□1MS
	820	16×16.5	0.16	287	0.047	0.28	1.4	2400	UCZ1V821M□□1MS
	1000	16×16.5	0.16	350	0.047	0.28	1.4	2400	UCZ1V102M□□1MS
	1200	18×16.5	0.16	420	0.045	0.28	1.4	2600	UCZ1V122M□□1MS
	1400	18×16.5	0.16	490	0.045	0.28	1.4	2600	UCZ1V142M□□1MS
	1600	16×21.5	0.16	560	0.034	0.2	0.6	3000	UCZ1V162M□□1MS
	2200	18×21.5	0.18	770	0.032	0.16	0.5	3250	UCZ1V222M□□1MS
50 (1H)	10	6.3×5.8	0.16	5	2.8	42	－	51	UCZ1H100MCL1GS
	22	6.3×7.7	0.16	11	0.5	5	40	197	UCZ1H220M□□1GS
	33	6.3×7.7	0.16	16.5	0.5	5	40	197	UCZ1H330M□□6GS
	33	8×10	0.16	16.5	0.25	3.5	6	270	UCZ1H330M□□1GS
	47	6.3×7.7	0.16	23.5	0.5	5	40	197	UCZ1H470M□□6GS
	47	8×10	0.16	23.5	0.25	3.5	6	270	UCZ1H470M□□1GS
	100	10×10	0.16	50	0.2	2.5	4.5	500	UCZ1H101M□□1GS
	390	12.5×13.5	0.16	195	0.1	0.44	4	1300	UCZ1H391M□□1MS
	470	16×16.5	0.16	235	0.08	0.34	2.6	2000	UCZ1H471M□□1MS
	560	16×16.5	0.16	280	0.08	0.34	2.6	2000	UCZ1H561M□□1MS
	680	18×16.5	0.16	340	0.078	0.32	2.6	2100	UCZ1H681M□□1MS
	820	18×16.5	0.16	410	0.078	0.32	2.6	2100	UCZ1H821M□□1MS
	1000	16×21.5	0.16	500	0.04	0.22	1.5	2800	UCZ1H102M□□1MS
	1200	18×21.5	0.16	600	0.038	0.2	1.5	2900	UCZ1H122M□□1MS
63 (1J)	10	6.3×7.7	0.12	6.3	2	100	－	60	UCZ1J100M□□1GS
	22	8×10	0.12	13.86	0.7	35	－	100	UCZ1J220M□□1GS
	33	8×10	0.12	20.79	0.7	35	－	100	UCZ1J330M□□6GS
	33	10×10	0.12	20.79	0.5	25	－	170	UCZ1J330M□□1GS
	47	8×10	0.12	29.61	0.7	35	－	100	UCZ1J470M□□6GS
	47	10×10	0.12	29.61	0.5	25	－	170	UCZ1J470M□□1GS
	150	12.5×13.5	0.12	94.5	0.2	1.3	14	1000	UCZ1J151M□□1MS
	180	12.5×13.5	0.12	113.4	0.2	1.3	14	1000	UCZ1J181M□□1MS
	220	12.5×13.5	0.12	138.6	0.2	1.3	14	1000	UCZ1J221M□□1MS
	390	16×16.5	0.12	245.7	0.13	0.9	4.8	1900	UCZ1J391M□□1MS
	470	18×16.5	0.12	296.1	0.11	0.82	3.9	2000	UCZ1J471M□□1MS
	560	16×21.5	0.12	352.8	0.07	0.46	2	2500	UCZ1J561M□□1MS
	750	18×21.5	0.12	472.5	0.068	0.44	1.8	2600	UCZ1J751M□□1MS
80 (1K)	10	8×10	0.12	8	0.75	50	－	70	UCZ1K100M□□1GS
	22	8×10	0.12	17.6	0.75	50	－	70	UCZ1K220M□□6GS
	22	10×10	0.12	17.6	0.55	35	－	115	UCZ1K220M□□1GS
	33	8×10	0.12	26.4	0.75	50	－	70	UCZ1K330M□□6GS
	33	10×10	0.12	26.4	0.55	35	－	115	UCZ1K330M□□1GS
	47	10×10	0.12	37.6	0.55	35	－	115	UCZ1K470M□□1GS
	150	12.5×13.5	0.12	120	0.28	1.9	14	700	UCZ1K151M□□1MS
	270	16×16.5	0.12	216	0.19	1.4	4.8	1000	UCZ1K271M□□1MS
	330	18×16.5	0.12	264	0.17	1.1	3.9	1100	UCZ1K331M□□1MS
	390	16×21.5	0.12	312	0.12	0.8	2.6	1600	UCZ1K391M□□1MS
	520	18×21.5	0.12	416	0.11	0.7	2.4	1700	UCZ1K521M□□1MS
100 (2A)	10	8×10	0.1	10	0.75	50	－	70	UCZ2A100M□□1GS
	22	8×10	0.1	22	0.75	50	－	70	UCZ2A220M□□6GS
	22	10×10	0.1	22	0.55	35	－	115	UCZ2A220M□□1GS
	33	10×10	0.1	33	0.55	35	－	115	UCZ2A330M□□1GS
	82	12.5×13.5	0.1	82	0.28	1.9	22	700	UCZ2A820M□□1MS
	150	16×16.5	0.1	150	0.19	1.4	4.8	1000	UCZ2A151M□□1MS
	180	18×16.5	0.1	180	0.17	1.1	3.9	1100	UCZ2A181M□□1MS
	220	16×21.5	0.1	220	0.12	0.8	2.6	1600	UCZ2A221M□□1MS
	300	18×21.5	0.1	300	0.11	0.7	2.4	1700	UCZ2A301M□□1MS

□□には形状コードが入ります。

・テーピング仕様、はんだ付け推奨ランド寸法・推奨リフロー条件、ご発注単位はアルミニウム電解コンデンサ製品ガイドを参照ください。

※耐久性試験後ESRの保証時間

サイズ	耐久性試験後時間
φ6.3×5.8L	－
φ6.3×7.7L、φ8×10L、φ10×10L	～50V	2000時間
φ6.3×7.7L、φ8×10L、φ10×10L	63V～	－
φ12.5	2000時間
φ16、18×16.5L	2000時間
φ16、18×21.5L	3000時間
