車載充電器
(OBC：On-Board Charger)

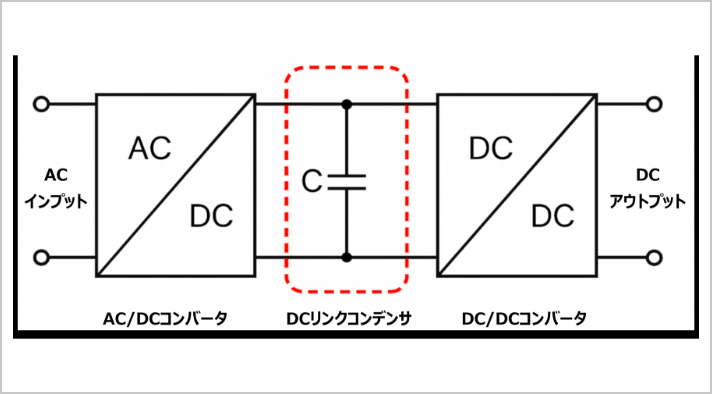

OBCは外部電源からの交流を車載バッテリー用の直流に変換する装置。

充電効率・安全性・信頼性を左右する重要なユニットであり、EVの普及を支えるキーパーツです。

＜コンデンサ提案＞
高容量化、高リプル化による少ない個数基板でのご提供（省スペース化）

弊社製品ラインナップからのご提案一例

（詳細については、お問い合わせをお願いします）

	現行	長寿命化	長寿命化高容量・高リプル化員数削減
コンデンサタイプ	大形アルミニウム電解コンデンサ	大形アルミニウム電解コンデンサ	大形アルミニウム電解コンデンサ
基板面積
使用個数	6個	6個	5個
実装面積	3750mm²	3750mm²	3125mm²
シリーズ	LGNシリーズ	LGXシリーズ	LGAシリーズ
定格	450V/180µF	450V/180µF	450V/220µF
サイズ	φ25 x 35L[mm]	φ25 x 35L[mm]	φ25 x 35L[mm]
定格リプル	0.87Arms at 120Hz 105°C	0.92Arms at 120Hz 105°C	1.54Arms at 120Hz 105°C
トータル容量	1080µF	1080µF	1100µF
トータルリプル	5.22Arms at 120Hz 105°C	5.52Arms at 120Hz 105°C	7.7Arms at 120Hz 105°C
耐久性	105°C 3000 h	105°C 5000 h	105°C 5000 h
詳細	詳しく見る	詳しく見る	詳しく見る

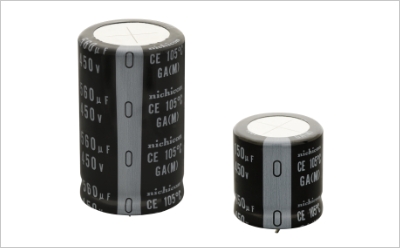

注目製品「LGA」シリーズのご紹介　(基板自立形 105℃高リプル対応長寿命品)

シリーズ	LGAシリーズ
定格電圧範囲	450V
定格静電容量範囲	150µF ～ 560µF
カテゴリ温度範囲	-40°C ～ 105°C
製品寸法	φ25mm×25mmL ～ φ30mm×50mmL
耐久性	105°C 5,000時間保証 (定格電圧)
端子形状	基板自立形

寸法表

定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	定格リプル電流 (mArms)	漏れ電流 (mA)	品　番
定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	450 (2W)	漏れ電流 (mA)	品　番	150	25×25	1100	0.77	LGA2W151MELA25
180	25×30	1320		0.85	LGA2W181MELA30
220	25×35	1540		0.94	LGA2W221MELA35
220	30×25	1590		0.94	LGA2W221MELB25
270	25×40	1770		1.04	LGA2W271MELA40
270	30×30	1900		1.04	LGA2W271MELB30
330	25×45	1980		1.15	LGA2W331MELA45
330	30×35	2230		1.15	LGA2W331MELB35
390	25×50	2200		1.25	LGA2W391MELA50
390	30×40	2530		1.25	LGA2W391MELB40
470	30×45	2850		1.37	LGA2W471MELB45
560	30×50	3180		1.5	LGA2W561MELB50

漏れ電流（mA） at 20℃ 5分値
定格リプル電流（mArms） at 105℃ 120Hz
