サーバー用AC/DC電源(1)
(AC/DC Power Supply for Servers)

データセンターの安定稼働を支える基幹部品　24時間365日稼働するサーバーにおいて、電源の安定性・効率・信頼性は、システム全体のパフォーマンスと可用性に直結

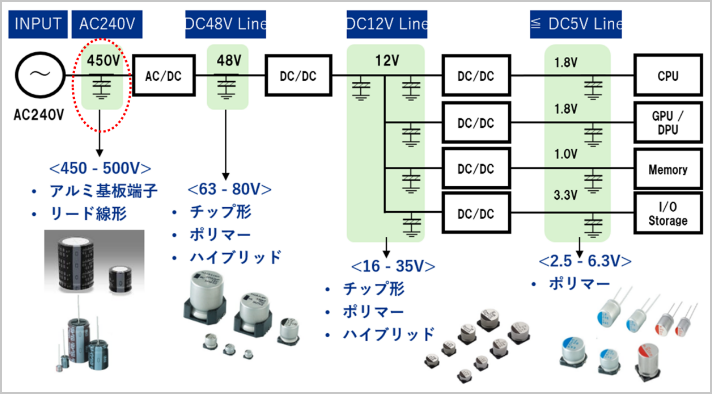

＜コンデンサ提案＞
長L品の1個使いにて、高容量・高リプル化を実現

弊社製品ラインナップからのご提案一例

（詳細については、お問い合わせをお願いします）

	現行	高出力化高容量化	高出力化長L・高容量・高リプル化 2個使いから1個使いへ
コンデンサタイプ	大形アルミニウム電解コンデンサ	大形アルミニウム電解コンデンサ	大形アルミニウム電解コンデンサ
基板面積
使用個数	2個	2個	1個
実装面積	2100mm²(横置き)	2100mm²(横置き)	2100mm²(横置き)
シリーズ	LGNシリーズ	LGMシリーズ	長L形アルミ電解コンデンサ(仮称)
定格	450V/270µF	450V/390µF	450V/1200µF
サイズ	φ30 x 35L[mm]	φ30 x 35L[mm]	φ30 x 70L[mm]
定格リプル	1.23Arms at 120Hz 105°C	0.90Arms at 120Hz 105°C	3.90Arms at 120Hz 105°C
トータル容量	540µF	780µF	1200µF
トータルリプル	2.46Arms at 120Hz 105°C	1.80Arms at 120Hz 105°C	3.90Arms at 120Hz 105°C
耐久性	105°C 3000 h	105°C 2000 h	105°C 3000 h
備考	—	—	—
詳細	詳しく見る	詳しく見る

注目製品「長L形アルミ電解コンデンサ(仮称) 」シリーズのご紹介　(基板自立形ロングサイズ高容量品)

シリーズ	長L形アルミ電解コンデンサ(仮称)
定格電圧範囲	450V
定格静電容量範囲	1000µF ～ 1200µF
カテゴリ温度範囲	-25°C ～ 105°C
製品寸法	φ30mm×60mmL ～ φ30mm×70mmL
耐久性	105°C 3,000時間保証 (定格電圧)
端子形状	基板自立形

寸法表

定格電圧 (V) (コード)	定格静電容量 (μF)	サイズ φDｘL (mm)	定格リプル電流 (mArms)	漏れ電流 (mA)	品　番
定格電圧 (V) (コード)	定格静電容量 (μF)	450 (2W)	定格リプル電流 (mArms)	漏れ電流 (mA)	品　番	1000	30×60	3300	2.01	—
1200	30×70	450 (2W)	3900	2.21	—

漏れ電流（mA） at 20℃ 5分値
定格リプル電流（mArms） at 105℃ 120Hz
