サーバー用AC/DC電源(2)
(AC/DC Power Supply for Servers)

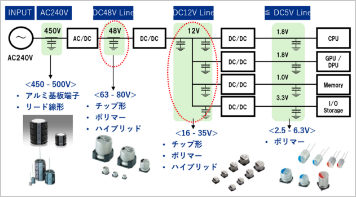

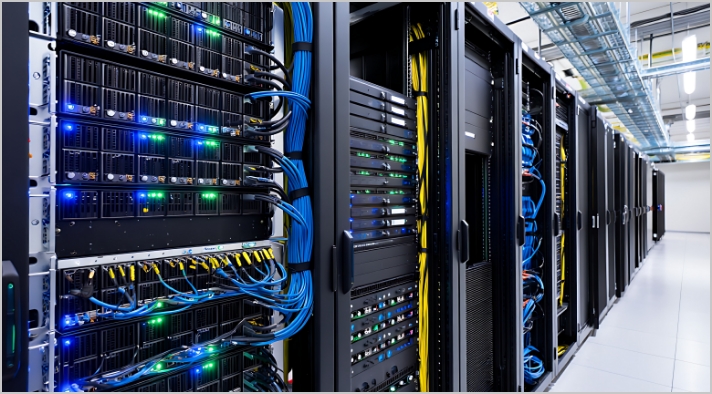

データセンターの安定稼働を支える基幹部品　24時間365日稼働するサーバーにおいて、電源の安定性・効率・信頼性は、システム全体のパフォーマンスと可用性に直結

弊社製品ラインナップからのご提案一例

（詳細については、お問い合わせをお願いします）

	現行	部品削減 (基板面積低減) 高さ制限がある場合
コンデンサタイプ		導電性高分子ハイブリッドアルミニウム電解コンデンサ
基板面積
使用個数		5個
実装面積		500mm²
シリーズ		GYAシリーズ
定格		80V/47µF
サイズ		φ10 x 10L[mm]
ESR		36mΩmax at 100kHz 20°C
定格リプル		1.30Arms at 100kHz 125°C
トータル容量		235µF
トータルリプル		6.50Arms at 100kHz 125°C
トータルESR		7.2mΩ
耐久性		125°C 4000 h
備考		—
詳細		詳しく見る

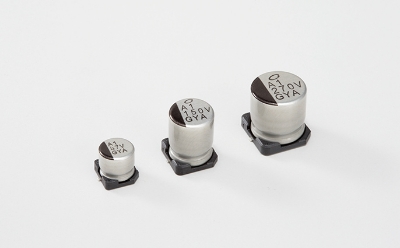

注目製品「GYA」シリーズのご紹介　(チップ形 125℃高信頼性品)

シリーズ	GYAシリーズ
定格電圧範囲	16V ～ 80V
定格静電容量範囲	10µF ～ 560µF
カテゴリ温度範囲	-55°C ～ 125°C
製品寸法	φ6.3mm×5.8mmL ～ φ10mm×12.5mmL
耐久性	125°C 4,000時間保証 (定格リプル電流重畳)
端子形状	チップ形

寸法表

定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	ESR (mΩ) max. (20°C/100kHz)	定格リプル電流 (mArms)	品　番
定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	ESR (mΩ) max. (20°C/100kHz)	16 (1C)	品　番	82	6.3×5.8	0.16	13.1	50	1000	GYA1C820MCQ1GS
150	6.3×7.7	0.16	24	30	1500		GYA1C151MC□1GS
270	8×10	0.16	43.2	25	1700		GYA1C271MC□1GS
470	10×10	0.16	75.2	20	2100		GYA1C471MC□1GS
560	10×12.5	0.16	89.6	15	2400		GYA1C561MC1□GS
25 (1E)	47	6.3×5.8	0.14	11.7	50	900	GYA1E470MCQ1GS
	56	6.3×5.8	0.14	14	50	900	GYA1E560MCQ1GS
	68	6.3×7.7	0.14	17	30	1400	GYA1E680MC□1GS
	100	6.3×7.7	0.14	25	30	1400	GYA1E101MC□1GS
	150	8×10	0.14	37.5	27	1600	GYA1E151MC□1GS
	220	8×10	0.14	55	27	1600	GYA1E221MC□1GS
	270	10×10	0.14	67.5	20	2000	GYA1E271MC□1GS
	330	10×10	0.14	82.5	20	2000	GYA1E331MC□1GS
	470	10×12.5	0.14	117.5	16	2300	GYA1E471MC□1GS
35 (1V)	33	6.3×5.8	0.12	11.5	60	900	GYA1V330MCQ1GS
	47	6.3×5.8	0.12	16.4	60	900	GYA1V470MCQ1GS
	68	6.3×7.7	0.12	23.8	35	1400	GYA1V680MC□1GS
	100	8×10	0.12	35	27	1600	GYA1V101MC□1GS
	150	8×10	0.12	52.5	27	1600	GYA1V151MC□1GS
	220	10×10	0.12	77	20	2000	GYA1V221MC□1GS
	270	10×10	0.12	94.5	20	2000	GYA1V271MC□1GS
	330	10×12.5	0.12	115.5	16	2300	GYA1V331MC□1GS
50 (1H)	22	6.3×5.8	0.1	11	80	750	GYA1H220MCQ1GS
	33	6.3×7.7	0.1	16.5	40	1100	GYA1H330MC□1GS
	47	8×10	0.1	23.5	30	1250	GYA1H470MC□1GS
	68	8×10	0.1	34	30	1250	GYA1H680MC□1GS
	100	10×10	0.1	50	28	1600	GYA1H101MC□1GS
	120	10×10	0.1	60	28	1600	GYA1H121MC□1GS
	150	10×12.5	0.1	75	18	2000	GYA1H151MC□1GS
63 (1J)	10	6.3×5.8	0.08	6.3	120	700	GYA1J100MCQ1GS
	22	6.3×7.7	0.08	13.8	80	900	GYA1J220MC□1GS
	33	8×10	0.08	20.7	40	1100	GYA1J330MC□1GS
	47	8×10	0.08	29.6	40	1100	GYA1J470MC□1GS
	56	10×10	0.08	35.2	30	1400	GYA1J560MC□1GS
	68	10×10	0.08	42.8	30	1400	GYA1J680MC□1GS
	82	10×10	0.08	51.6	30	1400	GYA1J820MC□1GS
	100	10×12.5	0.08	63	20	1900	GYA1J101MC□1GS
80 (1K)	22	8×10	0.08	88	45	1100	GYA1K220MC□1GS
	33	10×10	0.08	132	36	1300	GYA1K330MC□1GS
	47	10×10	0.08	188	36	1300	GYA1K470MC□1GS
	56	10×12.5	0.08	224	24	1800	GYA1K560MC□1GS
