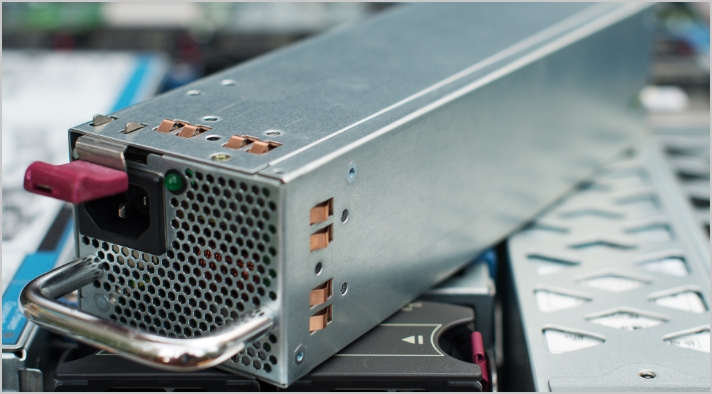

サーバー用AC/DC電源(4)
(AC/DC Power Supply for Servers)

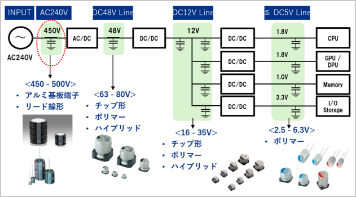

データセンターの安定稼働を支える基幹部品　24時間365日稼働するサーバーにおいて、電源の安定性・効率・信頼性は、システム全体のパフォーマンスと可用性に直結

＜コンデンサ提案＞
従来品より小形高信頼性かつ高リプル対応

弊社製品ラインナップからのご提案一例

（詳細については、お問い合わせをお願いします）

	現行一次側	高信頼性・高リプル対応一次側
コンデンサタイプ	アルミニウム電解コンデンサ	アルミニウム電解コンデンサ
基板面積
使用個数	1個	1個
実装面積	639mm² (横置き)	567mm² (横置き)
シリーズ	UCYシリーズ	UBRシリーズ
定格	450V/100µF	450V/100µF
サイズ	φ18 x 35.5L[mm]	φ18 x 31.5L[mm]
定格リプル	0.835Arms at 120Hz 105°C	0.936Arms at 120Hz 105°C
トータル容量	100µF	100µF
トータルリプル	0.835Arms at 120Hz 105°C	0.936Arms(0.78 Arms) at 120Hz 105°C (at 120Hz 125℃)
耐久性	105°C 12,000 h	125°C 5,000 h ※105°C 20,000 h相当
備考	—	—
詳細	詳しく見る	詳しく見る

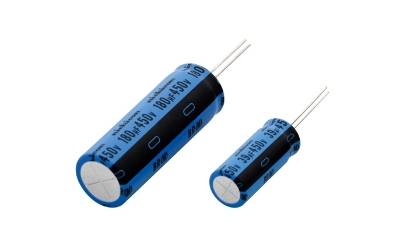

注目製品「UBR」シリーズのご紹介　(高圧小形長寿命品 125℃ 5000時間)

シリーズ	UBRシリーズ
定格電圧範囲	450V
定格静電容量範囲	39µF ～ 180µF
カテゴリ温度範囲	-40°C ～ 125°C
製品寸法	φ12.5mm×31.5mmL ～ φ18mm×50mmL
耐久性	125°C 5,000時間保証 (定格リプル電流重畳)
端子形状	リード形

寸法表

定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	定格リプル電流 (mArms)	品　番
定格電圧 (V) (コード)	定格静電容量 (µF)	サイズ φD×L (mm)	tanδ	漏れ電流 (µA) (2分値/20°C)	450 (2W)	品　番	39	12.5×31.5	0.24	802	360	UBR2W390MND
50	12.5×35.5	0.24	1000	400		UBR2W500MND
60	12.5×40	0.24	1180	500		UBR2W600MND
100	18×31.5	0.24	1900	780		UBR2W101MND
120	18×36	0.24	2260	850		UBR2W121MND
140	18×40	0.24	2620	980		UBR2W141MND
160	18×46	0.24	2980	1120		UBR2W161MND
180	18×50	0.24	3340	1230		UBR2W181MND

リード加工品、テーピング加工品の品番は、品番コードの末尾に加工記号を明記し、12 桁目のサイズコードがないものは品番コード12 桁目に「1」を入れてください。
