ニチコン株式会社
京都市中京区烏丸通御池上る
TEL.075-231-8461 FAX.075-256-4158
問合せ先 技術本部長 大久保 公三郎
ニチコン株式会社は、デジタル機器やACアダプタな各種電源を主な用途とする高電圧小形アルミ電解コンデンサ「CPシリーズ」を開発しました。本製品を10月1日（火）～5日（土）幕張メッセで開催される「CEATEC JAPAN 2013」に出展します。
開発背景
デジタル機器やACアダプタの小型化に伴い、アルミ電解コンデンサにはさらなる小形・大容量化が求められています。特に、電源一次側に使用される定格電圧400～450Ｖクラスの高電圧用小形アルミ電解コンデンサに対する小形・大容量化の要求が増加しています。また、機器の小型化に伴い基板面積の縮小や部品実装の高密度化が進むため、高い信頼性・耐久性が求められています。
このような市場のニーズに応えるため、長寿命・高電圧対応「CPシリーズ」を開発しました。
主な特長
本製品は、高容量・高強度アルミ電極箔の開発と素子設計および素子巻取技術の最適化など当社がこれまで培ってきた技術を活かし、現行「CSシリーズ」と比較して約40%小形化、最大76%大容量化し、業界最高レベルの小形、大容量化を実現しました。小形化を重視するデジタル機器用電源やACアダプタなど各種電源用アルミ電解コンデンサとして最適です。
＜比較例＞

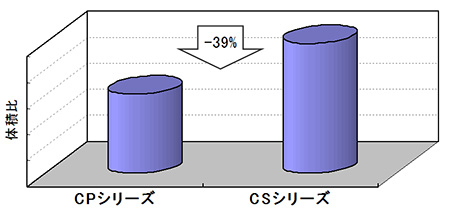

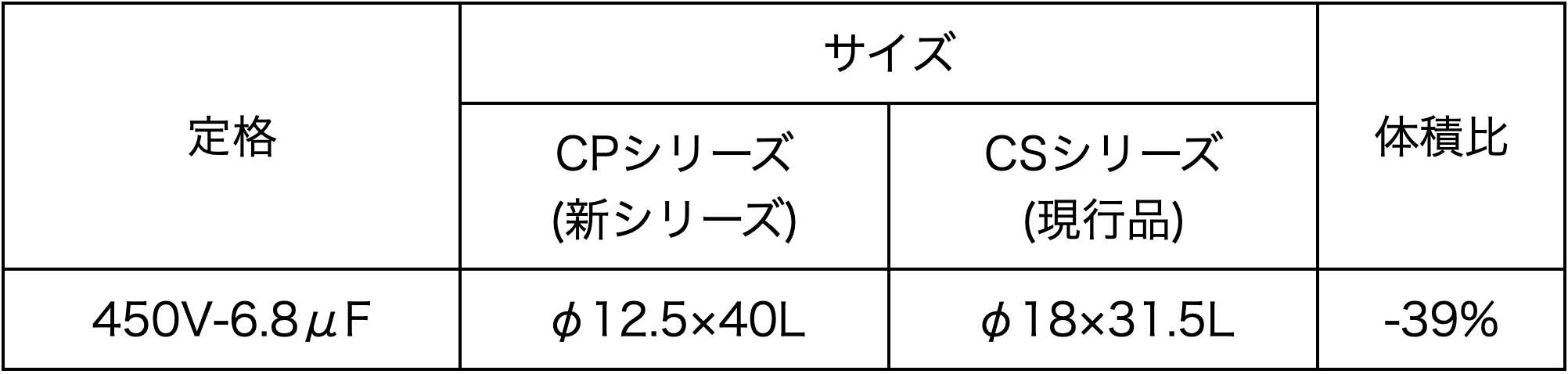

同一定格でのサイズ比較

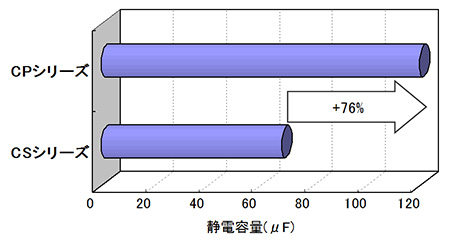

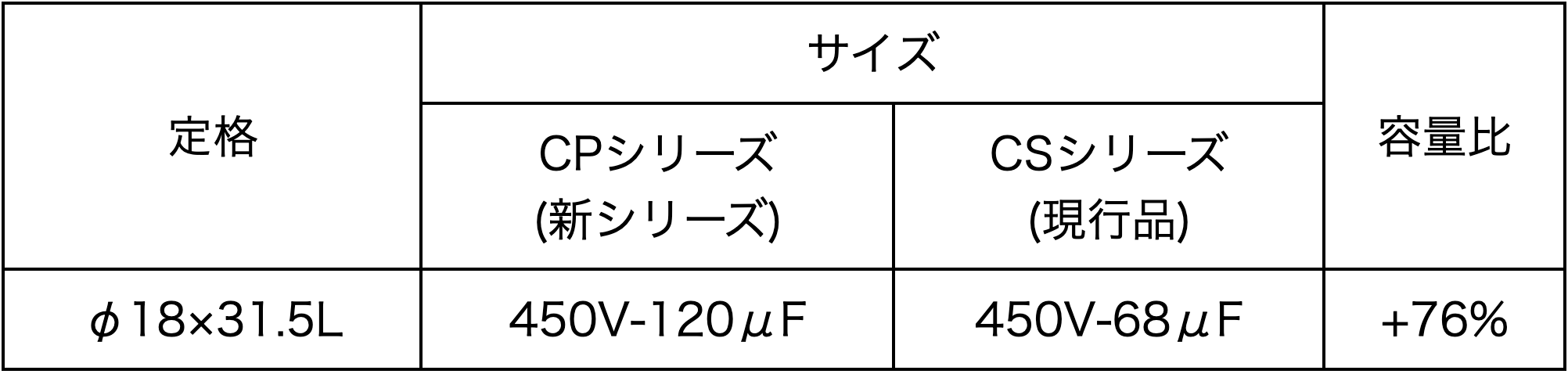

同一サイズでの静電容量比較
主な仕様
| 定格電圧範囲 | ：400～450V |
|---|---|
| 定格静電容量範囲 | ：27～220μF |
| カテゴリー温度範囲 | ：-25～+105℃ |
| 製品寸法 | ：φ10×31.5L～φ18×46L(mm) |
| 耐久性 | ：105℃ 10000時間保証 |
| サンプル | ：2013年10月から |
| 量産 | ：2013年10月から |
| 生産工場 | ：ニチコン大野株式会社 福井県大野市下丁第1号11番地2 (ISO9001，ISO/TS16949，ISO14001認定取得) 海外生産工場でも順次、生産する予定です。 NICHICON ELECTRONICS (WUXI) CO.,LTD. Block 51-B, Wuxi National High & New Technology Industrial Development Zone, Wuxi, Jiangsu, China 214028 (ISO9001，ISO/TS16949，ISO14001認証取得) NICHICON (MALAYSIA) SDN. BHD. No.4 Jalan P/10, Kawasan Perusahaan Bangi, 43650 Bandar Baru Bangi, Selangor Darul Ehsan, Malaysia (ISO9001，ISO/TS16949，ISO14001認証取得) |

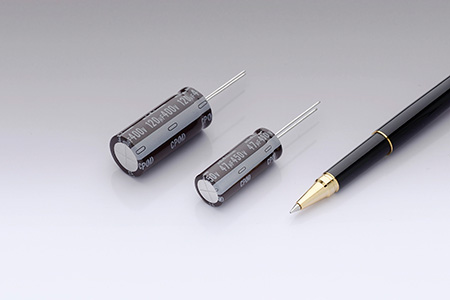

＜外 観＞
長寿命・高電圧小形アルミ電解コンデンサ
｢CPシリーズ｣
以 上
