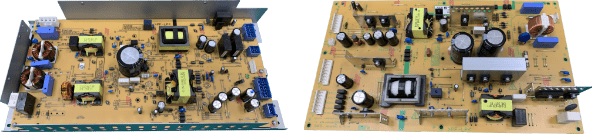

スイッチング電源

ニチコンのスイッチング電源の歴史

ニチコンは1978年よりスイッチング電源の設計生産を開始し40年以上の実績があります。
低圧電源と高圧電源の実績をもとに、事務機用電源をはじめ、様々な市場用途、商品用途に向けお客様にご満足頂ける商品づくりを創造して参りました。安全性、品質の確保にも努め、2020年の日系電源メーカーのカスタム電源分野でシェアNo1となりました。

(出展:株式会社EMJ 「スイッチング電源/直流安定化電源-調査報告書-」)

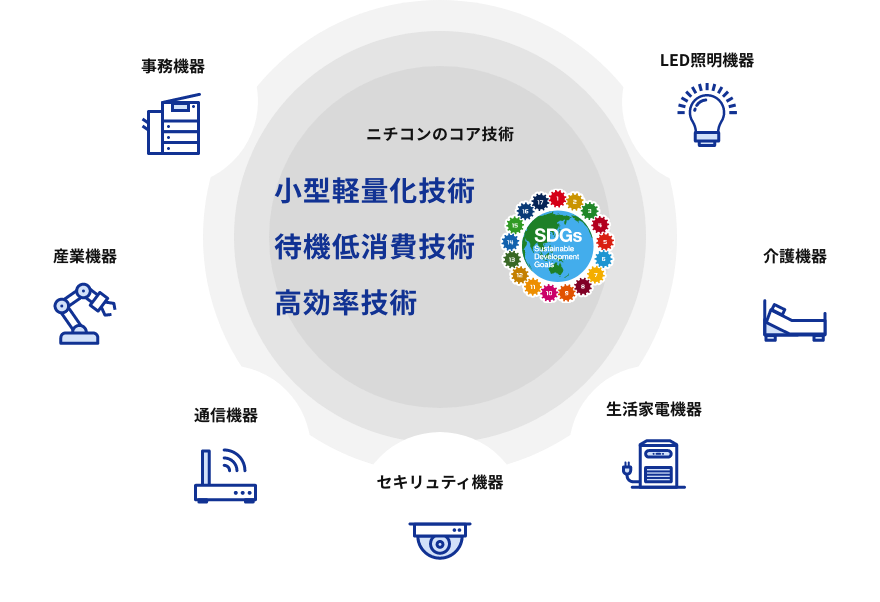

ニチコンのコア技術

お客様のご要求に合わせてカスタム仕様のスイッチング電源を提供致します。

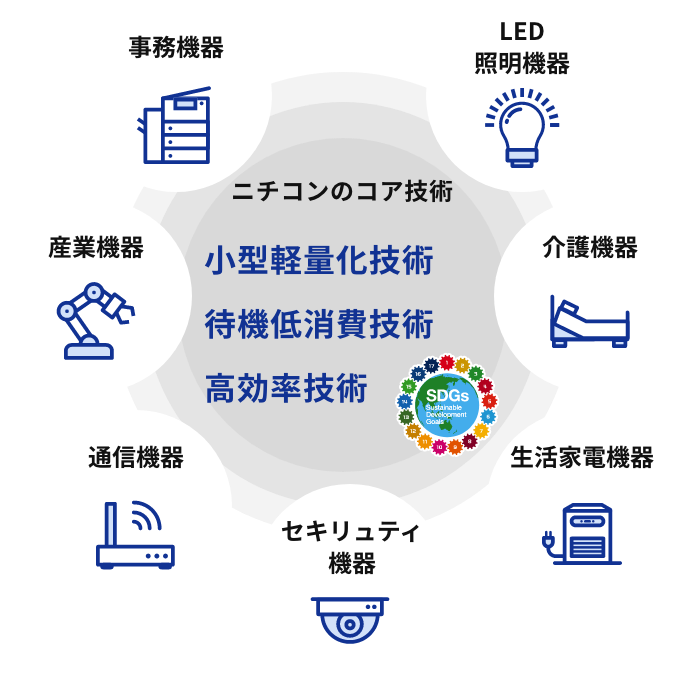

ニチコンのコア技術ニチコンのコア技術

安全規格、調査

1.対応可能な安全規格

安全規格は電源単体でも取得可能です。
(お客様側で実機で取得する場合は、安全規格取得に必要なデータ資料をご用意します)

2.対応可能法令

RoHS指令、紛争鉱物などに対応可能

3.ISO

開発
ISO 9001認証取得
生産工場
ISO 9001認証取得、 ISO 14001認証取得

当社電源機器製品の特長(低圧電源/高圧電源)

  • フレキシブルな対応
    ご要望にあわせたカスタム電源のご提案が可能です。
  • 幅広いレンジ
    数Wから5kWまで。(5KW以上の場合もご相談下さい)
  • 多チャンネル対応 単出力/多出力
  • 三次元CAD画像による部品レイアウト事前確認可能
  • シミュレーションを使った熱流体解析が可能
  • チップ製品等、熱電対を装着しにくい部品はサーモビュアーで部品温度を確認し安全性を確保
  • お客様のご要望に応じて回路設計から評価・解析、実設計、量産まで細やかに対応いたします。
  • 当社独自開発の⾃動試験機利⽤による高品質化
  • 特殊仕様(耐環境性、広温度範囲、⾼電圧電源、シーケンス等)対応
  • お客様の急な仕様変更にも対応
  • 過電圧対応コンデンサを使用した安全設計も対応可能

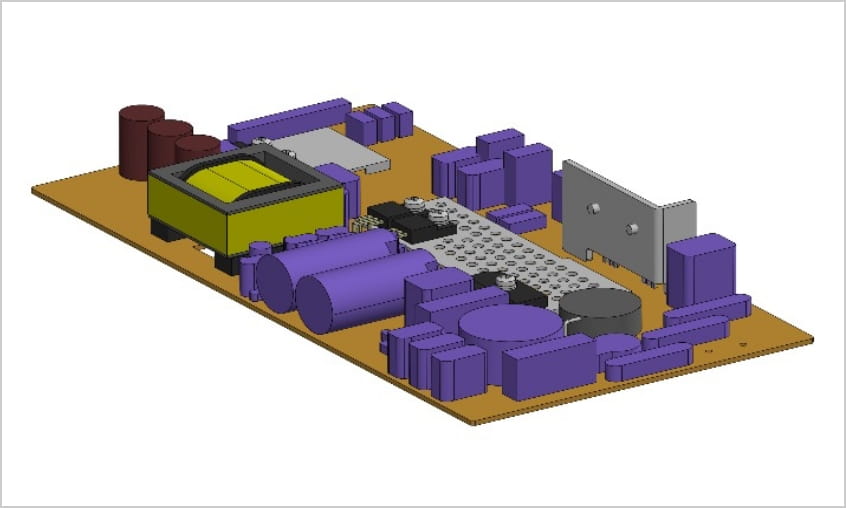

三次元CAD画像による部品レイアウト
三次元CAD画像による部品レイアウト

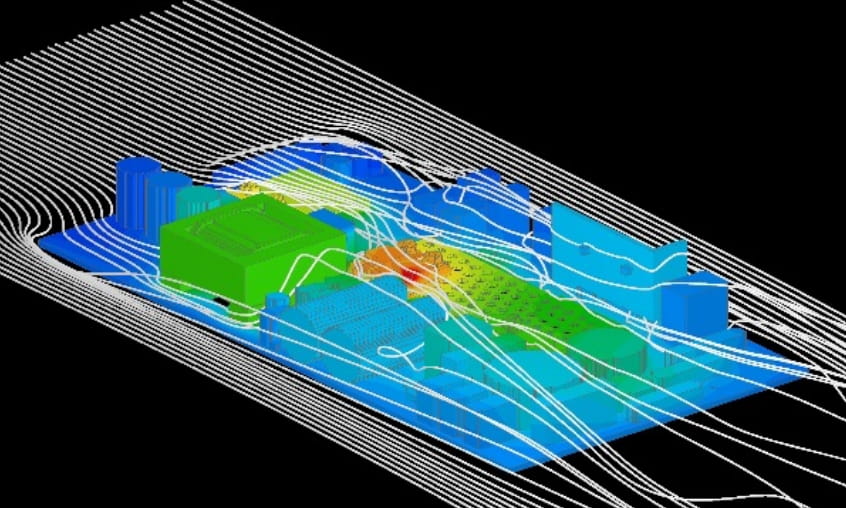

熱流体解析
熱流体解析

電源技術

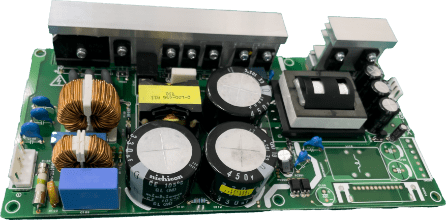

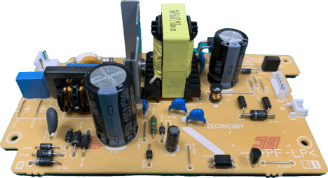

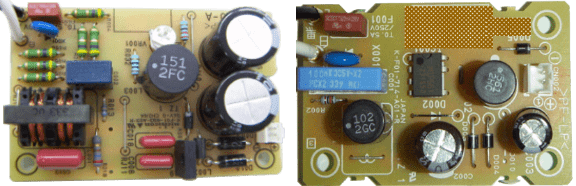

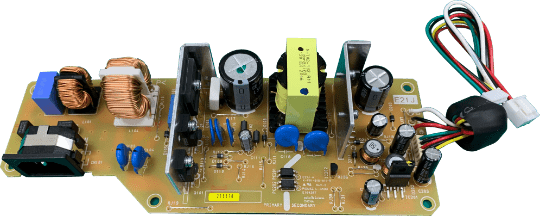

低圧電源

・スイッチング電源の省エネ対応について

環境負荷低減への取り組みとして、省エネが求められるオフィス機器については、国際的に制定された省エネルギー制度(国際エネルギースタープログラム)に対応した機器の提供が要求されており、その要求基準値については、年々厳しくなっていますが、ニチコンはそれに対応した商品を提供しています。

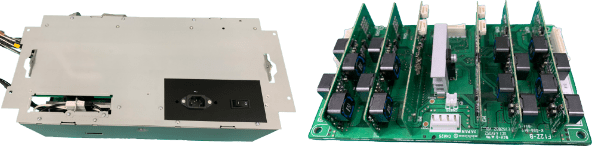

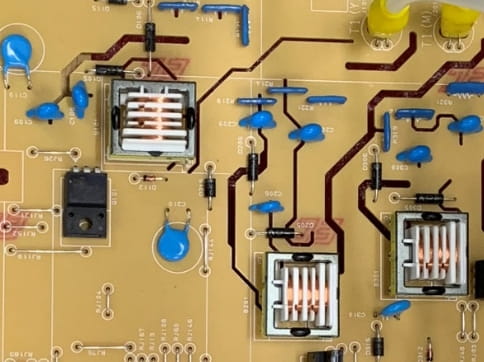

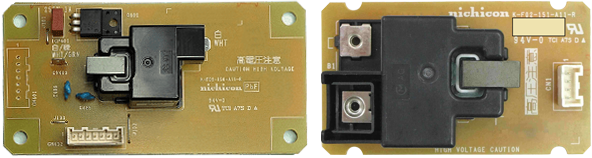

高圧電源

高耐圧絶縁技術及びトランスから高圧電源の一貫設計可能

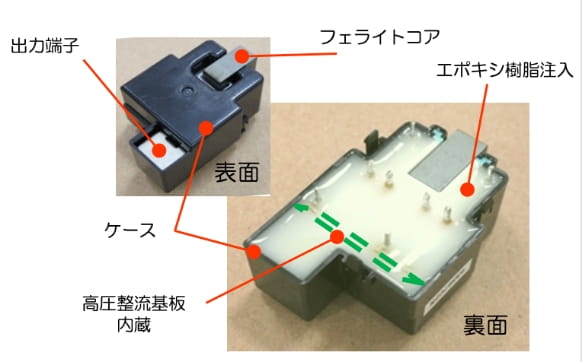

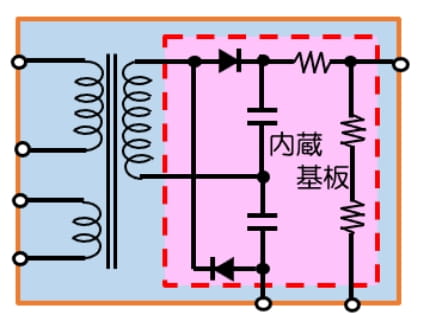

モールドトランス内部回路例

干渉、誘導対策

高圧電源仕様範囲

出力形式
直流(DC)
+出力/-出力
交流(AC)
正弦波/矩形波

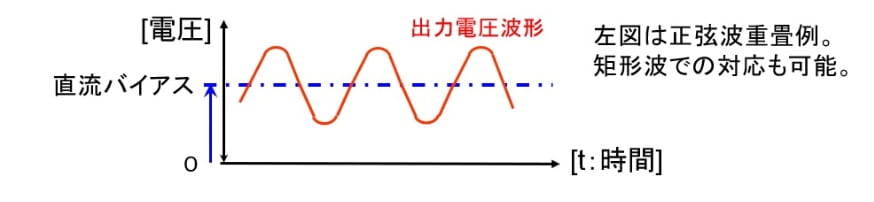

  • 直流バイアス交流電圧(AC+DC)
制御方式
直流(DC)
定電圧制御/定電流制御
交流(AC)
周波数制御/PWM制御
保護機能

過電圧保護/過電流保護/短絡保護

外部入力信号制御

ON/OFF制御

AC可変出力
周波数制御/PWM制御:外部入力信号による。
DC可変出力
電圧(電流)制御:デジタルorアナログ入力信号による
外部出力信号

電圧モニター信号/電流モニター信号

見積もり及び開発プロセス

見積り

お客様の要求仕様書に基づき、お打ち合わせをさせて頂いた上で、見積り対応を致します。
尚、見積り回答時に量産単価の他に試作費(1台当たりの単価)、開発費、金型費用、安全規格取得費用
(電源単体で安全規格を取得する場合)についてもご回答致します。

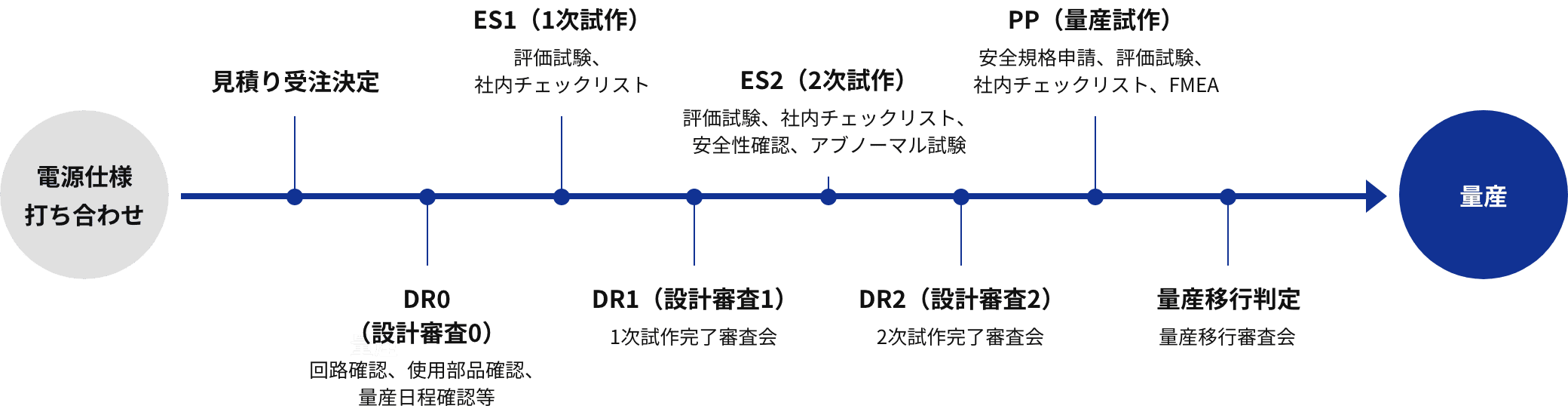

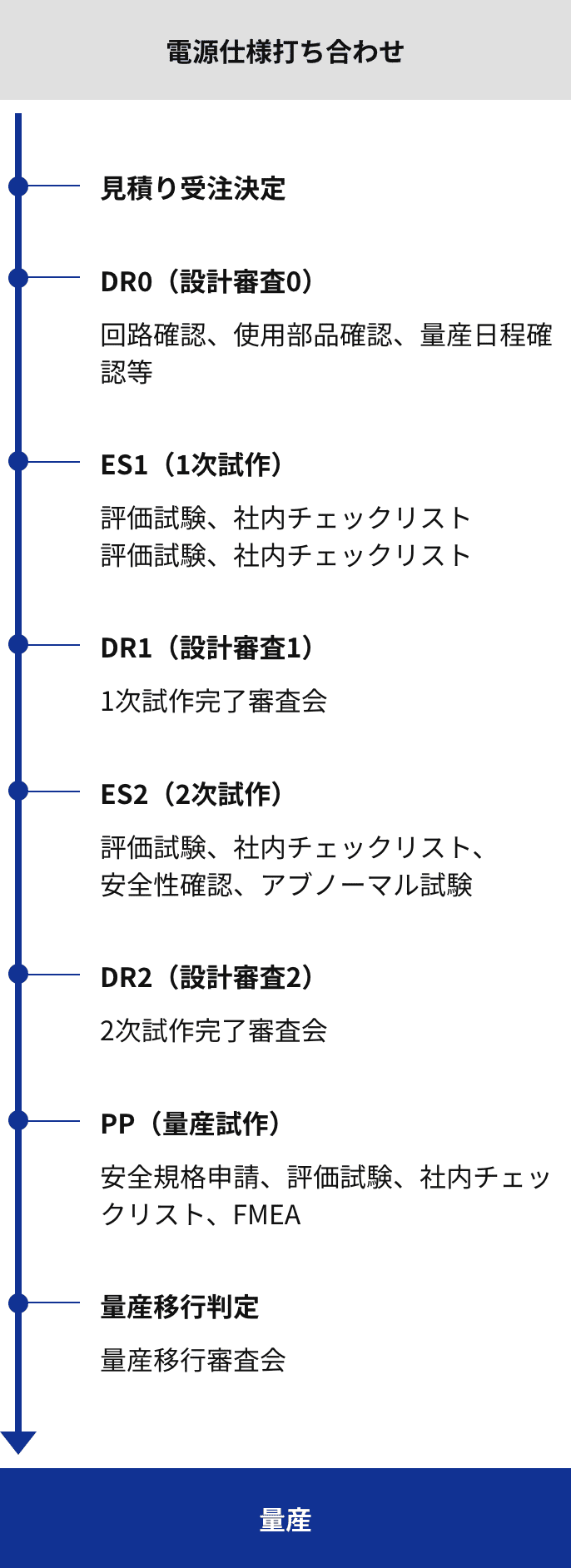

見積から量産までの流れ

見積から量産までの流れ見積から量産までの流れ

開発期間

6ヶ月~1年となります。(電源の仕様により異なります)
尚、ご要求によっては、納期短縮も検討致します。

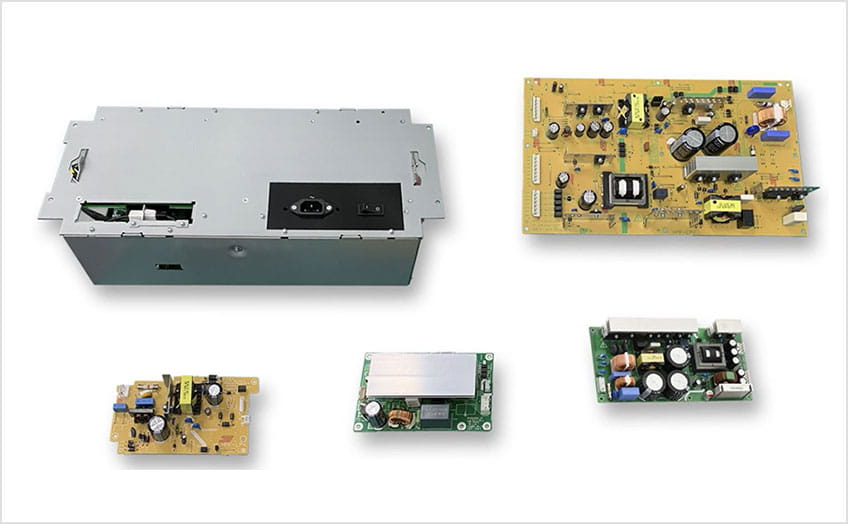

製品ラインアップ

空気清浄機

空気清浄機

ルームエアコン

ルームエアコン

事務機器

事務機器

LED照明

LED照明

除菌用紫外線照射装置

除菌用紫外線照射

ミシン用

ミシン用

産業用ロボット

産業用ロボット

シネマ用プロジェクター / LDドライバー

シネマ用プロジェクター / LDドライバー

特殊用途

特殊用途

その他用途

  • 事務機用高圧電源
  • 通信機器

製造拠点・販売拠点

お問い合わせ先

カスタム仕様の低圧及び高圧スイッチング電源の事ならまずは、
ニチコンへお問い合わせください。
