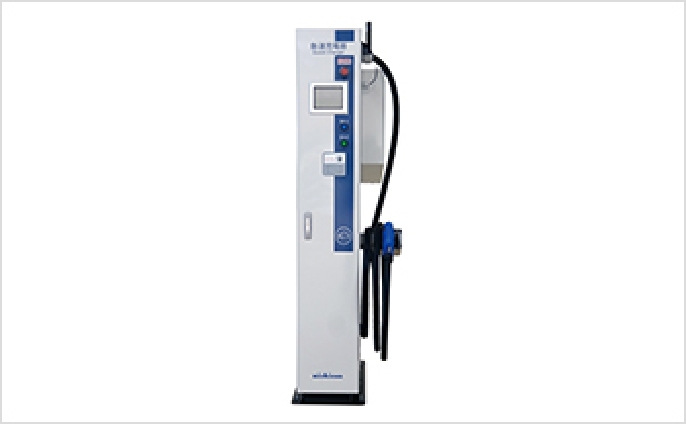

EV・PHV用急速充電器

ニチコンの急速充電器はここがすごい 省スペース型

設置場所が小さくて済むため、狭いところにも設置の可能性が広がります。また、従来より本体容積が小さく重量が軽いため、設置工事が従来と比較して安価にできます。10kW・25kW・35kW・50kW※は、低圧受電範囲で設置可能。CHAdeMO方式を採用。

※電力会社にご相談ください。

設置面積/本体容量比較

設置面積/本体容量比較

※突起部含まず

ニチコンの急速充電器をおすすめする理由

こんな悩みございませんか?
夜間の緊急外出の際に十分に充電されていなくて困る
充電に時間がかかるため常に電池残量が気になって困る
外出から戻り再出発する時に電池残量がなくて困る
ニチコンの急速充電器で
お悩みを解決!
Point 01
圧倒的充電スピード
わずか30分で日産リーフ※1なら
約60%充電!※2
10・25・35・50kwを選択いただけます。
電力事情・ニーズに合った出力をご選択下さい。

※1 40kWh

※2 蓄電池容量に対して、定格出力で充電した場合の計算値です。

Point 02
世界最小最軽量クラス
設置スペースは従来の
17%削減!※3
世界最小最軽量クラスの機種をとり揃え、様々な場所に設置可能。(ショッピングセンター、コンビニエンスストア、
時間貸し駐車場、タクシースタンド、小口配送荷捌き場など)

※3 当社30kWと35kWの比較

Point 03
豊富なバリエーションを用意!
認証・課金システム搭載
10kW 本体価格190万円 単相:NQC-SC103E 三相:NQC-TC103E
25kW 本体価格290万円 単相:NQC-SC253E 三相:NQC-TC253E
35kW 本体価格310万円 三相:NQC-TC353E
50kW 本体価格340万円 三相:NQC-TC503E

認証・課金システムなしもラインアップしています。

蓄電池容量 10kW機 25kW機 35kW機 50kW機 条件
充電時間 16kWh 約80分 約30分 約25分 約15分 車両の蓄電池容量に対して、定格出力で充電した場合の計算値です。
30kWh 約145分 約60分 約40分 約30分
40kWh 約190分 約80分 約55分 約40分

16kWh、30kWh、40kWhのEVに80%まで充電する時間です。EV及びその充電残量等の条件によって、充電時間は変わります。

設置までの流れ

本体お見積もりの他、諸経費が必要になりますので、別途お見積もりいたします。
設置工事は、施設電力条件をご理解された工事会社様にご依頼をお願いいたします。

設置までの流れ

主な納入事例

あなん食彩館 様(長野県伊那郡阿南町)
あなん食彩館 様
(長野県伊那郡阿南町)
ショッピングランドナピカ 様(長野県伊那郡阿南町)
ショッピングランドナピカ 様
(長野県伊那郡阿南町)
道の駅 信州新野千石平 様(長野県伊那郡阿南町)
道の駅 信州新野千石平 様
(長野県伊那郡阿南町)
道の駅 てんきてんき丹後 様(京都府京丹後市丹後町)
道の駅 てんきてんき丹後 様
(京都府京丹後市丹後町)
道の駅 くみはまSANKAIKAN 様(京都府京丹後市久美浜町)
道の駅 くみはまSANKAIKAN 様
(京都府京丹後市久美浜町)
宇川温泉 よし野の里 様(京都府京丹後市丹後町)
宇川温泉 よし野の里 様
(京都府京丹後市丹後町)

Q&A集

CHAdeMOとは?

“CHAdeMO” はCHAdeMO協議会が標準規格として提案する急速充電器の商標名です。
「CHArge de MOve = 動く,進むためのチャージ」,「de = 電気」,また「クルマの充電中にお茶でもいかがですか」の3つの意味を含んでいます。 CHAdeMO方式は自動車メーカー及び充電器メーカー、自治体などが参加して急速充電器の安全性を考慮し、標準化を両立した規格です。CHAdeMO協議会はこの規格の制定と拡大を目的とした団体名です。

CHAdeMO協議会
急速充電器と家庭用充電器用コネクタは同じコネクタでしょうか?

家庭用充電器は普通充電器と呼ばれています。普通充電と急速充電のコネクタは形状が異なり、誤って接続することはありません。

急速充電器に対する補助金制度はありますか?

補助金についてはこちらをご確認ください。

騒音はどのくらいですか?

装置前面中央から1m、床面から1mの位置において65dB以下です。

利用者限定や課金対応等の認証対応は可能ですか?

オプションで可能です。別途ご相談ください。

メンテナンス・点検は必要ですか?

補助金を得て設置した場合、5年間の保有義務があります。適切に管理いただくために、メンテナンス・サービスメニューを準備しておりますので、ご相談ください。

急速充電器はどこにでも設置できますか?

周囲温度-10℃~+40℃、周囲湿度30~90%(結露なきこと)、高度1600m以下が設置条件となっております。IP34の防水・防塵性能であり、屋外にも設置可能ですが、周りの環境にはご配慮ください。例えば、積雪地におかれては、吸気口が雪で塞がれないようにご配慮ください。

寒冷地や塩害地で使用できますか?

寒冷地仕様(耐塩含む)も対応します。
塩害地域についてのご使用はご相談ください。

設置に際して注意することはありますか?

例として下記の項目があります。

  • ①契約電力容量の確認を行ってください。
  • ②消防条例に準じた設置が必要となりますので、事前にご確認ください。
  • ③自治体によっては景観条例等がありますので、施工前に確認してください。

製品ラインアップ

仕様

50kW 35kW 25kW 10kW
型式 <三相>
NQC-TC5030、NQC-TC503E*4
<三相>
NQC-TC3530、NQC-TC353E*4
<単相>
NQC-SC2530、NQC-SC253E*4
<単相>
NQC-SC1030、NQC-SC103E*4
<三相>
NQC-TC2530、NQC-TC253E*4
<三相>
NQC-TC1030、NQC-TC103E*4
出力 50kW 35kW 25kW 10kW
保護等級 IP34 IP34相当
使用場所*5 屋内外
周囲温度*5 -10~+40℃
質量 30~90% 結露なきこと
標高 1,600m以下
入力容量 58kVA以下 42kVA以下 30kVA以下 12kVA以下
定格時力率 97%以上
定格入力電圧 AC200V 三相 AC200V 単相
AC200V 三相
入力電圧範囲 AC170~230V
入力周波数 50/60Hz±5%
定格出力容量 50kW 35kW 25kW 10kW
定格電圧*6 DC500V DC450V DC450V DC500V
出力電圧範囲*6 DC50~450V
定格電流*6 DC100A DC87A DC50~62A DC25A
出力電流範囲*6 DC0~125A DC0~87A DC0~62A DC0~25A
サイズ*7 幅(mm) 292 250
奥行(mm) 881 592 420
高さ(mm) 1,699 1,533
容積(L) 437 294 161
質量(kg) 210 160 145 75
150 80
保護機能 入力過電圧検出、出力過電流検出、出力過電圧検出、温度過昇防止、通信異常検出など

寒冷地仕様(耐塩含む)も対応します。
その他特長:省スペース型

※4 認証・課金システム(通信モジュール)付

※5 寒冷地の使用はオプション対応

※6 CHAdeMO方式採用

※7 突起部は含みません

安全に関するご注意

平成25年6月26日、厚生労働省から「電気自動車の充電器による植込み型心臓ペースメーカー等への影響に係る使用上の注意の改訂」が示されました。植込み型心臓ペースメーカー等をご利用のみなさまに対し、次のような注意喚起がなされています。

  • 電気自動車の急速充電器は使用しないこと。
  • 急速充電器を設置している場所には、可能な限り近づかないこと。なお、不用意に近づいた場合には、立ち止まらず速やかに離れること。
  • 電気自動車の普通充電器を使用する場合、充電中は充電スタンドや充電ケーブルに密着するような姿勢はとらないこと。

詳細は一般社団法人 日本不整脈デバイス工業会のホームページをご確認ください。
記載内容は変更する可能性がありますので留意ください。

カタログ・図面ダウンロード

急速充電器

NQC-TC5030 50kW品 三相 図面ダウンロード
NQC-TC3530 35kW品 三相 図面ダウンロード
NQC-SC2530 25kW品 単相 図面ダウンロード
NQC-TC2530 25kW品 三相 図面ダウンロード
NQC-SC1030 10kW品 単相 図面ダウンロード
NQC-TC1030 10kW品 三相 図面ダウンロード

急速充電器 認証課金システム(通信モジュール付)

NQC-TC503E 50kW品 三相 図面ダウンロード
NQC-TC353E 35kW品 三相 図面ダウンロード
NQC-SC253E 25kW品 単相 図面ダウンロード
NQC-TC253E 25kW品 三相 図面ダウンロード
NQC-SC103E 10kW品 単相 図面ダウンロード
NQC-TC103E 10kW品 三相 図面ダウンロード

サービスのご案内

急速充電器単体からシステムまで 設置後に安心頂けるメンテナンスプランをご用意!
プランA
  • 24時間365日のコールセンター対応
  • 定期点検(フィルター・ボタン電池の交換)
税抜168,000

(年間料金)

プランB
  • 24時間365日のコールセンター対応
  • 定期点検(フィルター・ボタン電池の交換)
  • 駆けつけ修理対応(回数制限あり)
税抜248,000

(年間料金)

補助金について

令和3 年度 「 クリーンエネルギー自動車導入促進補助金(充電インフラ導入事業) 」の補助金対象機種となりました。
