ニチコン株式会社は、車載用バラスト関連、省電力・長寿命が注目されるLED照明、電源用途に最適な中高圧対応チップ形アルミ電解コンデンサ「LVシリーズ(ULV)」及び「LTシリーズ(ULT)」に500V定格品を開発し、定格の拡充を図りました。
本製品を7月23日(水)~25日(金)東京ビッグサイトで開催される「電源システム展2014」に出展します。
概要・開発背景
近年、中高圧用アルミ電解コンデンサは、車載用バラストの要求に加え、市場が拡大しているLED照明、省電力型の各種電源向けに新製品の開発が活発化しています。このような分野では、アルミ電解コンデンサに対して、さらなる高耐電圧、小形、高容量、そして長寿命と高信頼性などが合わせて満足するよう要求されています。
中高圧用チップ形アルミ電解コンデンサへのさまざまなご要求にお応えするために、当社はラインアップを追加することにより、各種電源の平滑入力用などを中心に用途に合わせた最適な製品を提案することで、セット機器の小型化が可能な面実装化の要求に応えてまいります。
特長
本製品は当社がこれまで培ってきた技術をベースに、高耐圧・高信頼性電解液の採用、高圧用の高倍率箔適用、使用部材の最適な組合せにより、業界初の500V定格105℃ 10,000時間(LVシリーズ)・125℃ 2,000時間(LTシリーズ)保証までの長寿命化を実現しました。
当社は環境負荷に配慮した商品開発を進めており、本製品もRoHS指令に対応しています。
主な仕様
LVシリーズ (ULV)
・定格電圧範囲 | :160~500VDC |
---|---|
・定格静電容量範囲 | :1.8~33μF |
・製品寸法 | :φ8×10L、φ10×10L、φ10×13.5L(mm) (3サイズ) |
・耐久性 | :105℃ 10,000時間保証 <定格拡充品> ・500V 1.8μF / φ8×10L ・500V 3.3μF / φ10×10L ・500V 4.7μF / φ10×13.5L |
LTシリーズ (ULT)
・定格電圧範囲 | :160~500VDC |
---|---|
・定格静電容量範囲 | :1.8~33μF |
・製品寸法 | :φ8×10L、φ10×10L、φ10×13.5L(mm) (3サイズ) |
・耐久性 | :125℃ 2,000時間保証 <定格拡充品> ・500V 1.8μF / φ8×10L ・500V 3.3μF / φ10×10L ・500V 4.7μF / φ10×13.5L |
・サンプル | :2014年10月より |
・量産 | :2014年10月より |
・生産工場 | :ニチコン岩手株式会社 岩手県岩手郡岩手町大字久保8-17-1 (ISO9001,ISO/TS16949,ISO14001認証取得) |

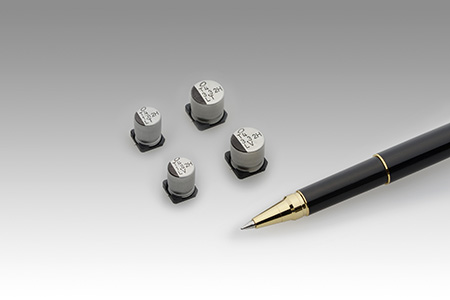

<外 観>
中高圧用チップ形アルミ電解コンデンサ
「LTシリーズ」、「LVシリーズ」500V定格品
