業界最小低インピーダンス規定チップ形アルミ電解コンデンサ「CVシリーズ」を開発

ニチコン株式会社
京都市中京区烏丸通御池上る
TEL.075-231-8461 FAX.075-256-4158
問合せ先 コンデンサ事業本部 本部長 関 正信


 ニチコン株式会社は、デジタル家電全般、車載用途の何れの市場においても常に要求されるセット機器の小型化、高性能化に最適な小形・高容量品として、業界最小の105℃・2000時間保証、高容量、低インピーダンス規定品のチップ形アルミ電解コンデンサ「CVシリーズ(UCV)」を開発致しました。本製品を5月20日(水)~22日(金)幕張メッセで開催される「電源システム展 2015」に出展します。


開発背景

 電装関連、民生機器においてセット機器の高密度実装化のため、チップ形コンデンサの需要は高まっており、デジタル部へ採用されるコンデンサには低ノイズ、低インピーダンス化が要求されています。また、高密度実装化に加えセット機器の小型、高性能化に伴い、低インピーダンス化に加えコンデンサ単体での小形・高容量化も求められております。
 本シリーズをラインアップすることにより、高密度実装を可能とする面実装化の要求に応えると共にデジタル家電、車載用途何れの市場においても、常に要求のあるセット機器の小型化・軽量化、員数削減に貢献できると考えています。


主な特長

 本製品は、当社がこれまで培ってきた技術をベースに、高倍率陽極箔の適用、薄手化陰極箔の適用、薄手化電解紙の適用と使用部材の最適な組合せにより、現行の105℃低インピーダンス規定チップ品「CMシリーズ(UCM)」から1ランク高容量化し業界初の高容量レベルを実現しました。本シリーズの開発により、セット機器当たりの員数削減、省スペース・高効率化へ貢献することが可能です。耐久性は105℃・2000時間を保証しております。

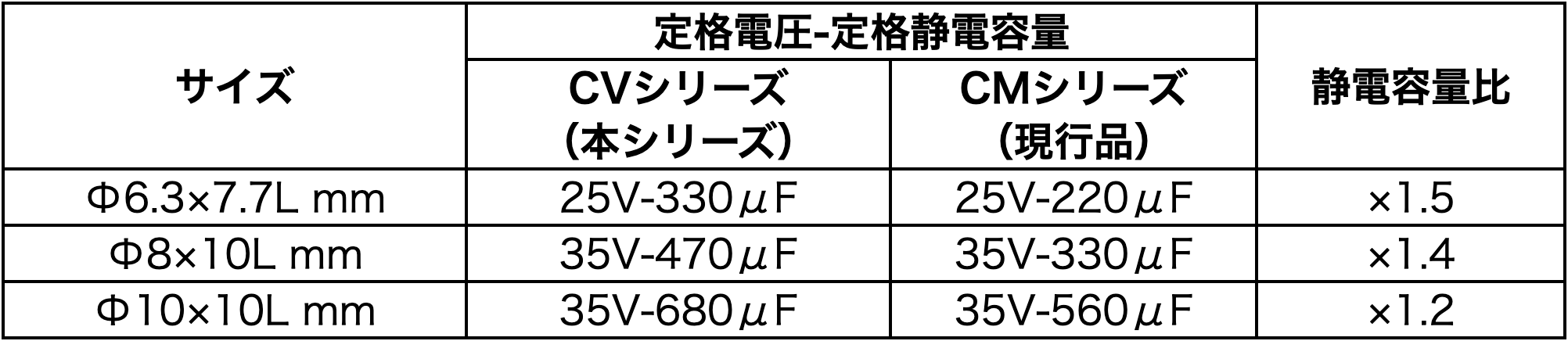

CMシリーズとの同一サイズでの比較

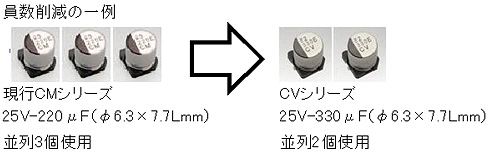

員数削減の一例



主な仕様

定格電圧範囲25~35V
定格静電容量範囲220~1000μF
製品寸法Φ6.3×7.7L~Φ10×10L(mm) (3 サイズ)
耐久性105℃・2000時間保証
サンプル対応中
量産対応中 200万個 / 月の供給体制
生産工場ニチコン岩手株式会社
岩手県岩手郡岩手町大字久保8-17-1
(ISO9001,ISO/TS16949,ISO14001認証取得)


<外  観>

業界最小低インピーダンス規定チップ形アルミ電解コンデンサ「CVシリーズ」

業界最小低インピーダンス規定チップ形アルミ電解コンデンサ「CVシリーズ」
