長寿命・小形・低インピーダンス化 リード線形アルミ電解 コンデンサ「UHWシリーズ」に新定格を追加・拡充

ニチコン株式会社
               京都市中京区烏丸通御池上る
TEL.075-231-8461 FAX.075-256-4158
問合せ先 コンデンサ事業本部長 関 正信


 ニチコン株式会社は、LED照明用および電源全般を主な用途とする長寿命・小形・低インピーダンス化リード線形アルミ電解コンデンサ「UHWシリーズ:105℃ 10000時間保証、6.3~50V、φ 10×16L~φ 16×35.5L」に63V~100V 105℃ 10000時間保証(φ 10×16L~φ 18×40L)の定格を追加・拡充しました。
 同シリーズは、長寿命・小形・低インピーダンスシリーズとして開発し、従来の6.3~50Vに今回63V~100V定格を追加することで、低圧全域(6.3V~100V)にて長寿命・小形・低インピーダンスを実現したシリーズとなります。
 本製品を10月7日(水)~10月10日(土)幕張メッセで開催される「CEATEC JAPAN 2015」に出展します。


概要・開発背景

 アルミ電解コンデンサは他のコンデンサと比較して、小形で大容量化が図れる特長を有しており、更なる高容量化、低抵抗化、長寿命化などの市場要求が常によせられています。また、近年では電源の小型化や出力向上の観点からコンデンサの小形化および低インピーダンス化の市場要求が高まっています。
 このような市場のニーズにお応えするため、当社では現行の長寿命品UHEシリーズより小形・低インピーダンス化を図ったアルミ電解コンデンサ「UHWシリーズ」に新たな定格を追加し、ラインアップの拡充を図りました。


特長

 今回、新たに定格を追加した「UHWシリーズ」は、製品設計の最適化および低インピーダンス・長寿命化が図れる新たな電解液を使用することで、現行の長寿命品UHEシリーズと比較し、小形化・低インピーダンス化を図っており容量当たりのサイズは業界最小レベルとなります。定格100V-470μFの場合、約30%の小形化、100V品・ φ 10×16Lの場合、約60%の低インピーダンス化となります。これらのことから、「UHWシリーズ」は長寿命・小形化・低インピーダンス化が求められているLED照明用および各種電源用アルミ電解コンデンサとして最適です。

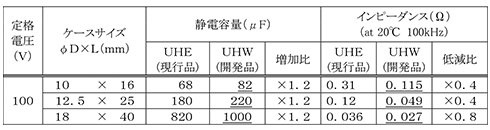

表 同一サイズでの電気特性比較

同一サイズでの電気特性比較


主な仕様 ※( )内は今回の拡充定格

・定格電圧範囲6.3~100V (63~100V)
・定格静電容量範囲82~15000μF (82~180μF)
・カテゴリ温度範囲-40~+105℃
・製品寸法φ 10×16L~φ 18×40L (φ 10×16L~φ 18×40L)
・耐久性105℃ 10000時間
・端子形状リード線形
・サンプル2015年10月より
・量産2015年10月より (350万個/月の供給体制)
・生産工場ニチコン大野株式会社
福井県大野市下丁第1号11番地2
(ISO9001,ISO/TS16949,ISO14001認定取得)

順次海外工場でも生産を開始する予定です。
NICHICON ELECTRONICS (WUXI) CO., LTD.
Block 51-B, Wuxi National High & New Technology Industrial
Development Zone, Wuxi, Jiangsu, China 214028
(ISO9001,ISO/TS16949,ISO14001認証取得)

NICHICON (MALAYSIA) SDN. BHD.
No.4 Jalan P/10, Kawasan Perusahaan Bangi,
43650 Bandar Baru Bangi, Selangor Darul Ehsan, Malaysia
(ISO9001,ISO/TS16949,ISO14001認証取得)


長寿命・小形・低インピーダンス化 リード線形アルミ電解コンデンサ「UHWシリーズ」に新定格を追加・拡充


リード線形アルミ電解コンデンサ
「UHWシリーズ」に新定格を追加・拡充


以 上
