ニチコン株式会社
京都市中京区烏丸通御池上る
TEL.075-231-8461 FAX.075-256-4158
問合せ先 コンデンサ事業本部長 関 正信
ニチコン株式会社は、このほどパワーエレクトロニクス用インバータ回路、スイッチング電源回路等の各種産業機器用を主用途とする基板自立形１０５℃２０００時間保証 超小形化品アルミ電解コンデンサ「ＬＧＭシリーズ」を開発しました。２０１６年４月より量産を開始します。
本製品を４月２０日（水）～２２日（金）幕張メッセで開催される「第３１回 電源システム展」に出展します。
概要・開発背景
各種産業機器において省力化、省資源化への配慮からセットの小型化が進んでおります。搭載される部品に対しても小形化の要求が増加しており、これらの要求に対応するため、現在ラインアップしている業界最小クラスのＬＧＬシリーズをさらに小形化した業界最小となる新シリーズ「ＬＧＭシリーズ」を製品化しました。
特長
「ＬＧＭシリーズ」は、新規開発した高容量電極箔の他、耐久性に優れる電解液および電解紙を採用することで、業界最小の製品サイズを実現しました。この結果、現行のＬＧＬシリーズに比べて最大で１６％（体積比）の小形化を達成し、省スペース化を図った回路設計に最適なアルミ電解コンデンサを提供いたします。

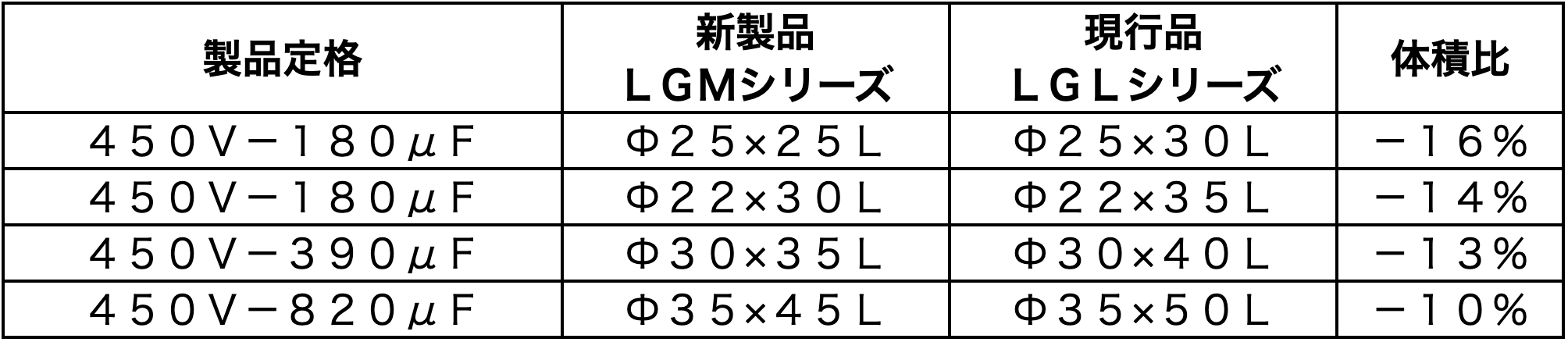

製品サイズ比較
主な仕様
| ・定格電圧 | ： | 450V |
|---|---|---|
| ・定格静電容量範囲 | ： | 180～820μF |
| ・カテゴリ温度範囲 | ： | －25～＋105℃ |
| ・製品寸法 | ： | Φ22×30L～Φ35×45L |
| ・耐久性 | ： | 105℃ 2000時間 |
| ・端子形状 | ： | 基板自立形 |
| ・量産 | ： | 2016年 4月より量産開始（50万個/月の供給体制） |
| ・生産工場 | ： | ニチコン大野株式会社 第三工場 長野県安曇野市豊科4085 （ISO9001，ISO/TS16949，ISO14001認定取得） 順次海外工場でも生産を開始する予定です。 NICHICON ELECTRONICS (WUXI) CO.,LTD. Block 51-B, Wuxi National High & New Technology Industrial Development Zone, Wuxi, Jiangsu, China 214028 （ISO9001，ISO/TS16949，ISO14001認証取得) NICHICON (MALAYSIA) SDN. BHD. No.4 Jalan P/10, Kawasan Perusahaan Bangi, 43650 Bandar Baru Bangi, Selangor Darul Ehsan, Malaysia （ISO9001，ISO/TS16949，ISO14001認証取得) |
業界最小の小形化を実現
基板自立形アルミ電解コンデンサ「ＬＧＭシリーズ」
以 上
