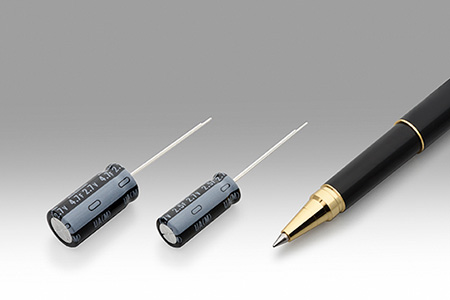

低抵抗電気二重層コンデンサ 「JUAシリーズ」を開発

ニチコン株式会社
京都市中京区烏丸通御池上る
TEL.075-231-8461 FAX.075-256-4158
問合せ先:執行役員コンデンサ事業本部長 関 正信


 ニチコン株式会社は、リード線形電気二重層コンデンサの新シリーズとして、現行品と比較して抵抗を1/4以下、耐久性を2倍の2000時間となる「JUAシリーズ」を開発しました。本製品を10月3日(火)~6日(金)幕張メッセで開催される「CEATEC JAPAN 2017」に出展します。


概要・開発背景

 リード線形電気二重層コンデンサは、スマートメータの電源バックアップ用やプリンタ、プロジェクタの補助電源用などに使用されるほか、万が一の備えとして注目を集めているドライブレコーダーへの搭載や、車体への強い衝撃を感知した時に自動的に全ドアのドアロックを解除する衝撃感知式ドアロック解除システムなどのバックアップ電源用として採用が拡大しています。
 ドライブレコーダーの販売台数は近年、大幅に拡大しており、今後は更に需要が増え高機能化が進むといわれています。衝撃感知式ドアロック解除システムについても、法制化が進行しています。緊急時に瞬間的な出力を要するこれらの用途には、抵抗のより低い電源デバイスが求められ、また長期間の使用にも耐えられることが要求されており、電気二重層コンデンサには最適の用途となります。


特長

 「JUAシリーズ」は素子構造から見直しをすることで低抵抗化を追求し、電解液は長期的に安定する部材を採用しました。またその他の部材を含めて全体的に最適設計を行い、現行品と比較して抵抗を1/4以下とし、かつ耐久性は業界最高レベルの70℃2000時間を実現しました。瞬間的に高い出力を要する用途には、低抵抗のデバイスを使用することで放電時の電圧降下を抑え放電時間を長くできるメリットがあり、機器の高性能化あるいは小型化に貢献します。
 他にも電源バックアップ用としては、携帯ゲーム機やストレージサーバー等にも最適で、二次電池からの置き換えによるメンテナンスフリー化や環境負荷の低減を図ることができます。


【機器への貢献】
 現行品の抵抗1/4、耐久性2倍を有するJUAシリーズは使用時の特性劣化が小さく、低抵抗、高出力のため以下のような電気二重層コンデンサの置きかえが可能であり、機器の小型化、あるいは装置の動作時間の延長に貢献します。


省スペース化

<事例1>

電圧範囲5.0V-2.0V
使用期間40℃ 10年後
放電電流1.2A
放電時間3秒
体積60%減


長い動作時間

<事例2>

電圧範囲5.0V-2.0V
使用期間40℃ 10年後
放電電流0.5A
放電時間5倍


主な仕様

・定格電圧範囲2.7V
・定格静電容量範囲2.5~4.7F
・カテゴリ温度範囲-25~+70℃
・製品寸法Φ8×20L~Φ10×20L(mm)
・耐久性70℃ 2000時間保証
・端子形状リード線形
・サンプル2018年1月より
・量産2018年4月より[供給体制100k個/月を予定]
・生産工場ニチコン大野株式会社 第三工場
長野県安曇野市豊科4085
(ISO9001,ISO/TS16949,ISO14001認定取得)


低抵抗電気二重層コンデンサ「JUAシリーズ」を開発

低抵抗電気二重層コンデンサ
「JUAシリーズ」を開発


以 上
