ニチコン株式会社は、車載用途市場において要求される機器の車載環境への対応および長寿命化に最適な高温度・低温ESR規定品として、業界最高レベルの125℃2000時間保証、耐久試験後ＥＳＲ規定品のチップ形アルミ電解コンデンサ「UCHシリーズ」に25V定格を追加し、さらなる最適設計を可能にしました。
本製品を4月18日（水）～20日（金）幕張メッセで開催される「第33回 電源システム展」に出展します。
概要・開発背景
自動車・車載関連分野において電子制御化やADASに代表される機器の高性能化が急速に進行しており、エンジンおよび駆動系周辺ECU向けチップ形アルミ電解コンデンサの需要も高まっています。高温度対応および低温での低ESR特性や長寿命化等の過酷な車載環境下への対応が必須となっています。
本シリーズを定格拡充することにより、車内空間確保を可能とする高温度化の要求に応えると共に機器の省電力・長寿命化に貢献できると考えています。
特長
本シリーズは、当社がこれまで培ってきた技術をベースに、低蒸散性・低比抵抗電解液、高倍率陽極箔の採用により、業界最高容量・低ESR化を実現しました。本シリーズの搭載により、機器の車載環境対応や省電力・長寿命化へ貢献することが可能です。耐久性は125℃、2000時間（耐久試験後ESR at－40℃/400kHz φ6.3×7.7L：6Ω、φ8×10L：4.5Ω、φ10×10L：3.5Ω）を保証しています。
主な仕様 ※（ ）内は今回の拡充定格
| ・定格電圧範囲 | ： | 25、35V (25V) |
|---|---|---|
| ・定格静電容量範囲 | ： | 47～560μF (150、330、560μF) |
| ・カテゴリ温度範囲 | ： | -40～+125℃ |
| ・製品寸法 | ： | φ6.3×7.7L～φ10×10L（mm） |
| ・耐久性 | ： | 125℃ 2000 時間保証 |
| ・端子形状 | ： | チップ形 |
| ・量産 | ： | 2018年4月より[100k個/月の供給体制] |
| ・生産工場 | ： | ニチコン岩手株式会社 岩手県岩手郡岩手町大字久保8-17-1 （ISO9001，IATF16949，ISO14001認定取得） |
※語句説明
ADAS(Advanced Driver Assistance System)：先進運転支援システム
ECU(Electronic Control Unit)：電子制御ユニット

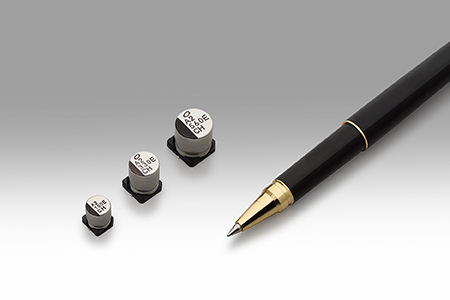

耐久試験後ＥＳＲ規定チップ形アルミ電解コンデンサ
「ＵＣＨシリーズ」
