xEV用フィルムコンデンサ

xEV用フィルムコンデンサ

当社は、xEV向けモータ駆動インバータの「平滑コンデンサ」「フィルタコンデンサ」「スナバコンデンサ」「ノイズフィルタコンデンサ」を基礎材料である金属蒸着フィルムから独自開発・製造しています。特に駆動用インバータユニットに用いられるフィルムコンデンサモジュールは、高周波特性・耐電流性能に優れ、長寿命で高信頼、安全性が高く、求められる形状に合わせたフレキシブルな対応が可能であることから、国内外の自動車メーカの高い評価を獲得しており、現在、拡大する需要に対応するため、供給体制の強化を図っています。

特長

フィルムコンデンサの優れた電気特性とフレキシブルな外観・端子形状で自動車・車両用としてご提供

高周波性能
  • シャープな高周波特性
    (フィルタ効果に優れる)
  • 低損失化、省エネルギー
耐電流性能
  • 高リプル電流耐量
    (単位体積当たり電流密度大)
長寿命
  • 厳しい高温度環境条件下で10年以上
    メンテナンスフリー
高信頼性・安全性能
  • セルフヒーリングタイプ
  • 自己遮断保安機構付加タイプ
一体化設計
  • 平滑用とフィルタ用の一体化設計が可能

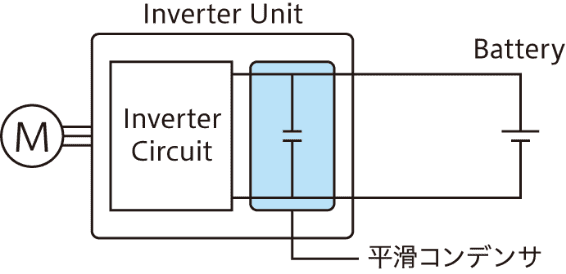

インバータシステムの構成図
インバータシステムの構成図
形状フリー
  • フレキシブルな外観形状(角形・丸形状)
  • フレキシブルな端子形状

安全性

当社は蒸着パターン保安機構付きフィルムを採用して安全性と長寿命を実現しています。

SHコンデンサ蒸着パターンによる安全性向上

蒸着パターンの自己回復過程

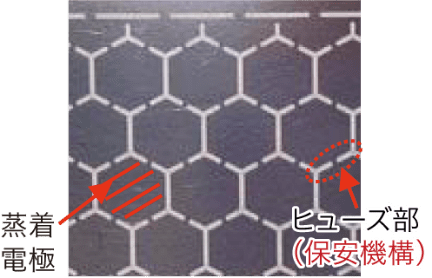

蒸着パターンの一例

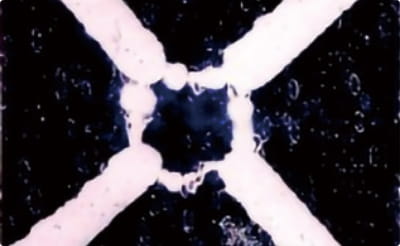

ヒューズ動作前

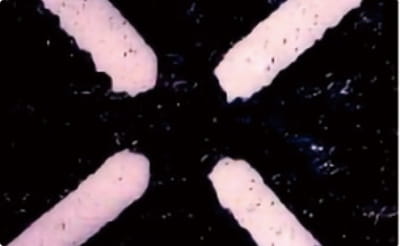

四隅のヒューズ部が過電流によって切断され自己回復する。

蒸着パターンによる安全性向上

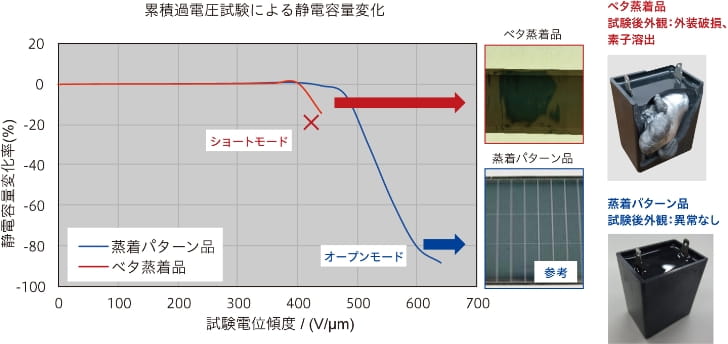

蒸着パターン品とベタ蒸着品の安全性比較

累積過電圧試験による静電容量変化

<試験条件>
雰囲気温度:室温 電圧印加時間:各Step 1分間

※本試験では試験電源にて過電流にてショートモードを検出して試験電源を遮断していますが、電源を遮断しない場合焼損・火災の恐れがあります。

使用例

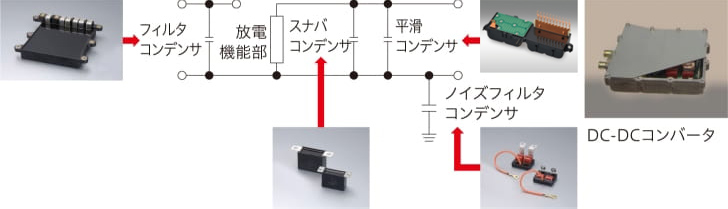

昇圧機能付きインバータ使用例

コンデンサモジュール等価回路

コンデンサモジュール等価回路

ラインアップ

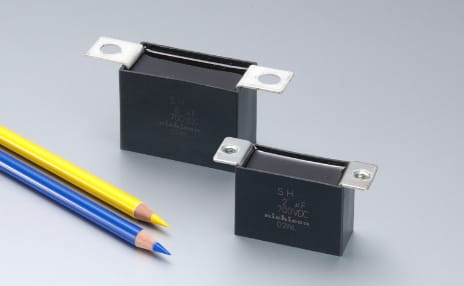

EMシリーズ

用途 xEVインバータ スナバ用
定格電圧範囲 400~2500VDC
静電容量範囲 0.1~13.0µF
周囲温度 ー25~+70℃
RoHS指令対応 対応済
難燃性
  • 樹脂ケース
  • 充填樹脂
    UL94 V-0相当

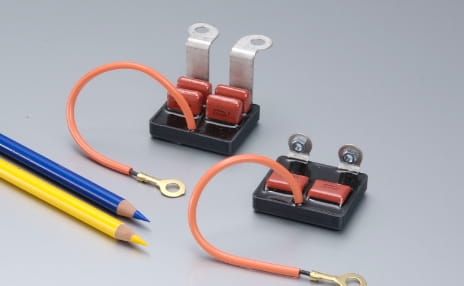

xEVインバータ スナバ用
用途 xEVインバータ フィルタ用
定格電圧範囲 カスタム対応
静電容量範囲 カスタム対応
周囲温度 カスタム対応
RoHS指令対応 対応済
難燃性
  • 樹脂ケース
  • 充填樹脂
    UL94 V-0相当
xEVインバータ フィルタ用
用途 xEVインバータ 平滑用
定格電圧範囲 カスタム対応
静電容量範囲 カスタム対応
周囲温度 カスタム対応
RoHS指令対応 対応済
難燃性
  • 樹脂ケース
  • 充填樹脂
    UL94 V-0相当

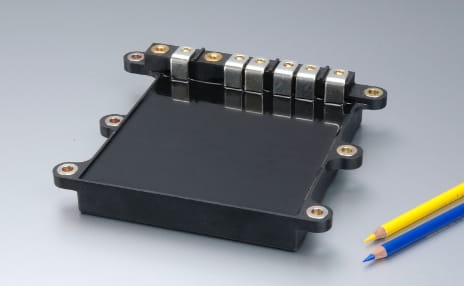

xEVインバータ 平滑用
用途 xEVインバータ ノイズフィルタ用
定格電圧範囲 カスタム対応
静電容量範囲 カスタム対応
周囲温度 カスタム対応
RoHS指令対応 対応済
難燃性
  • 樹脂ケース
  • 充填樹脂,粉体樹脂
    UL94 V-0相当

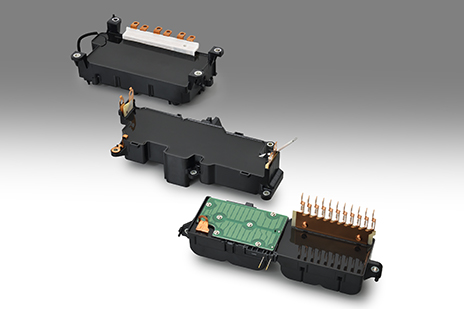

xEVインバータ ノイズフィルタ用

シミュレーションによる製品開発

過去実績に基づく弊社独自のデータベースから熱解析、インダクタンス解析、振動解析等のシミュレーションを行い、開発スピードアップおよび試作回数削減を実現しております。

バスバの応力解析
バスバの応力解析
コンデンサ素子の熱解析
コンデンサ素子の熱解析
