ヒーター用
優れモノは、目的の温度まで、
すばやく均一にあたためる。
ポジアールのメイン製品ヒーター用は、車載の補助暖房ヒーターなどでバツグンの実績。
仕様
- 定格電圧
- 12 ～ 220V
- 抵抗値
- 0.5 〜 2kΩ
定格電圧で抵抗値は変わります。
働き
安全性と省電力が求められるヒーター用ポジアールに通電すると、素早く温度が上昇。ポジアール全体が、ほぼ均一に加熱温度に到達します。加熱温度はポジアールの材料組成を調製することで制御できます。また、ポジアールの発熱と放熱のバランスがとれたところで温度は一定となるため、加熱温度以上にはなりません。

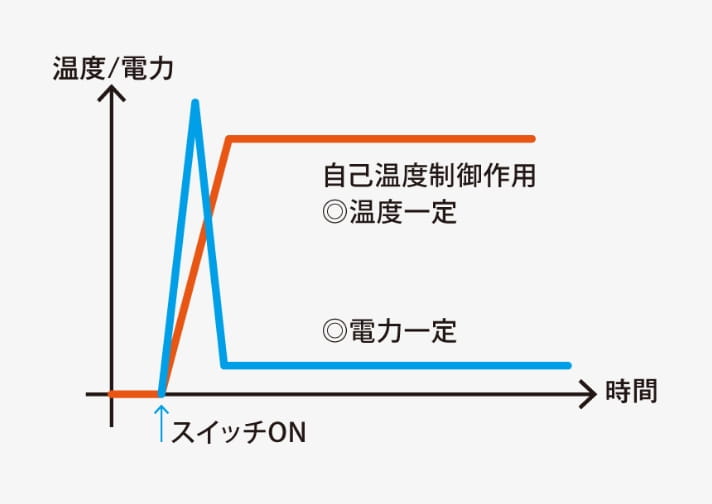

【電圧印加時間と製品温度】
すばやく温度が上昇し、温度一定、電力一定となります。

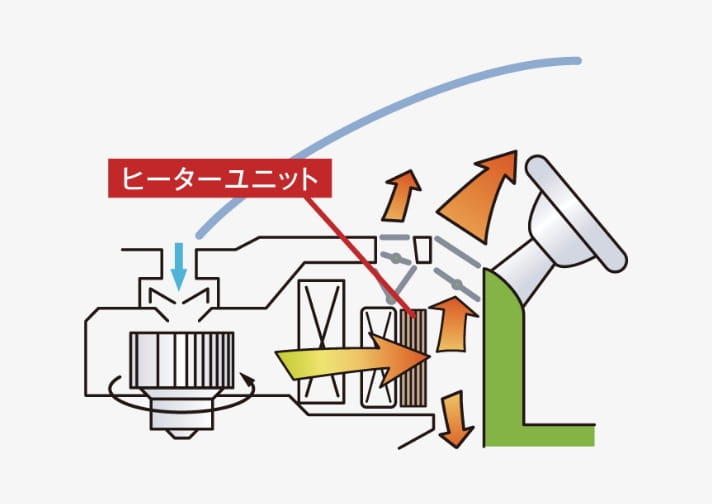

【車載用ヒーター例】
ヒーターユニットの発熱素子としてポジアールを使用。
市場での実績
ヒーター用ポジアールは、信頼性が要求される車載用途に多くの実績があります。特にエコカーやハイブリッドカーの暖房を補助する補助暖房ヒーターユニットの発熱素子として使われています。
特長
- 目的の加熱温度まで素早く暖める。
- 温度均一、赤熱なしで、いつでも安全。
- 過昇温はポジアールの自己温度制御作用で抑えることができる。
- 自己温度制御機能により、省電力実現。
- 希望温度を任意に選定可能。
事例
車載補助暖房ヒーター
美顔器ヒーター
衣類乾燥機ヒーター

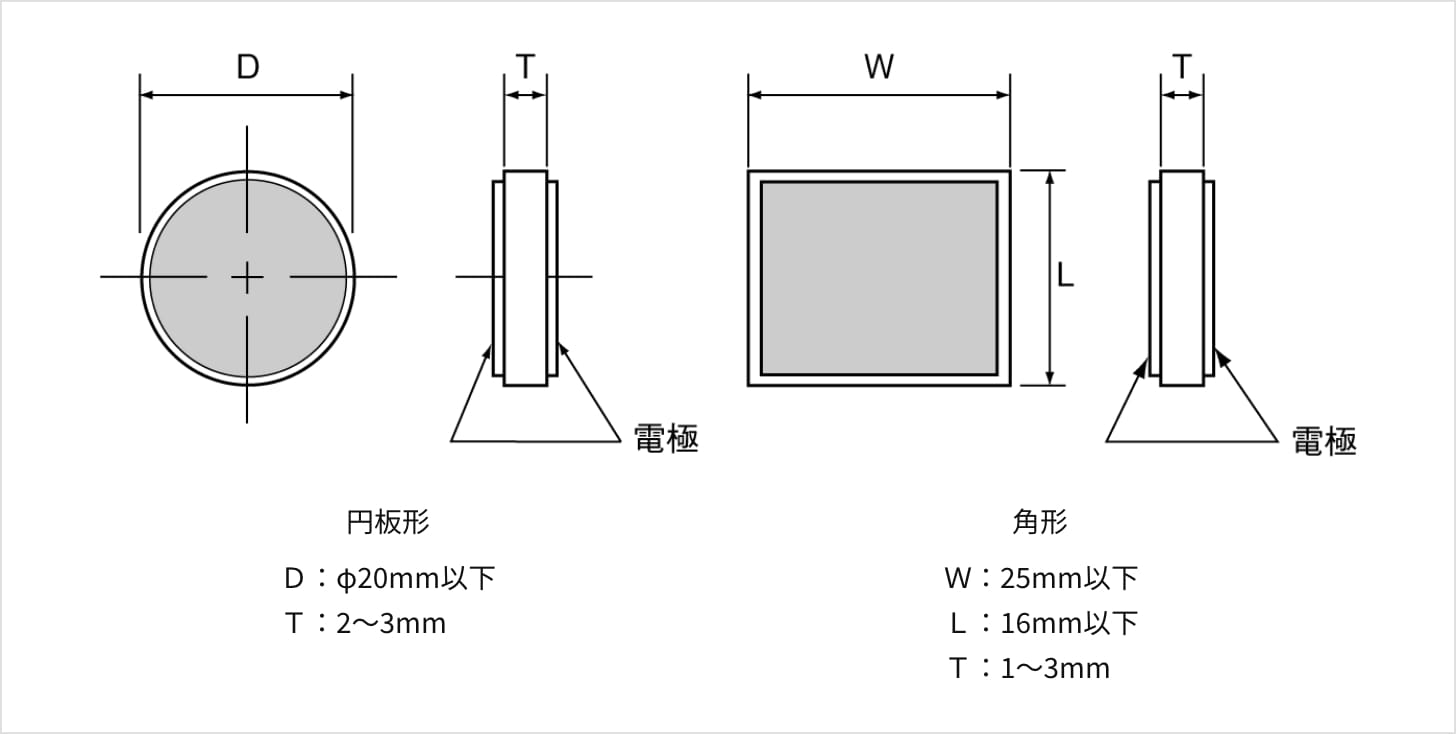

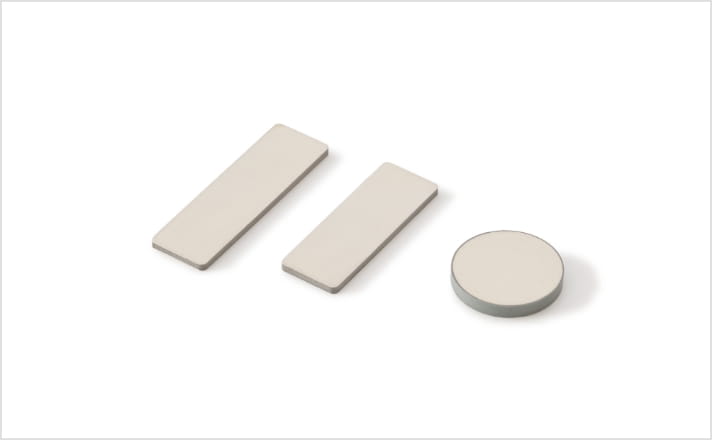

素子
自己発熱、自己平衡作用を利用した小電力ヒーター用素子です。
小形で、圧接通電するだけで発熱し、装置の形状にあわせてヒーター素子のサイズ、キュリー点を選定することができます。
また無接点制御のため高い信頼性を有しており、車載、事務機器や家電機器等に使用されています。
| 定格電圧 | 抵抗値 | キュリー点 |
|---|---|---|
| 12V級 | 0.5〜3.0Ω | 260℃以下 |
| 100V級 | 100〜2000Ω | |
| 200V級 | 200〜2000Ω |
サイズ、キュリー点により抵抗値は変わります。
- ご検討の際は、必要な仕様、年間企画数量などとともにお近くの営業へご連絡ください。
ご使用上の注意
正特性サーミスタ“ポジアール®”ご使用上の注意事項
厳守事項
- 油中、水中など液体中での使用は、ポジアール®が破壊することがありますので、ご使用にならないでください。
- 最大使用電圧を超える電圧を印加するとショートや焼損する場合がありますので、最大使用電圧を超える電圧を加えないでください。
- 塩素ガスや還元性ガス、無酸素雰囲気中でご使用にならないでください。特性が劣化し、焼損する場合があります。
ご使用上の注意事項
- 使用温度範囲内の温度で使用してください。
- 最大使用電圧、最大突入電流以下で使用してください。
- 過電流保護用ポジアール®が動作中の表面温度は100〜160℃となるため、周辺部分には熱的な配慮をしてください。
- 製品に過度の押圧、衝撃（落下など）を加えないでください。
- リード線には規定以上に力が加わらないようにしてください。
- はんだ付けのフラックスが付着すると劣化して破壊する場合がありますので、ご注意ください。
- リード線部の外装樹脂が剥離している場合がありますが、性能上問題はありません。
- 外装樹脂が剥離する可能性がありますので接着剤を用いて固定する場合はお問い合わせください。
保管上の注意事項
- 製品単品の保管は、仕様書に記載の温度範囲で保管できますが、梱包状態のものは温度−10 〜＋40℃、湿度85％ RH以下のもとで保管してください。
- ポジアール®はエージング特性のために、抵抗値が増加する場合がありますが、ご使用前に最大定格電圧を印加していただきますと、ほぼ元に戻ります。
- 梱包開封後は速やかに使用（はんだ付け）してください。長期間空気中に晒すとはんだ付け性が低下する場合があります。
正特性サーミスタ “ポジアール®”
