ニチコン株式会社は、LED照明および電源全般を主な用途とする長寿命・小形・低インピーダンスリード線形アルミ電解コンデンサ「UHWシリーズ」の小形サイズ拡充と、63～100Vの耐久性を向上しました。これにより、さらなる機器の小型化、長寿命化を実現することが可能となります。
本製品を10月3日（火）～6日（金）幕張メッセで開催される「CEATEC JAPAN 2017」に出展します。
概要・開発背景
アルミ電解コンデンサは他のコンデンサと比較して、小形で大容量化が図れる特長を有しており、さらなる高容量化、低抵抗化、長寿命化などの市場要求が常に寄せられています。また、機器の小型化や出力向上の観点からコンデンサに対しても小形化および低インピーダンス化の市場要求が高まっています。
このような市場のニーズにお応えするため、当社ではアルミ電解コンデンサ「UHWシリーズ」に小形サイズΦ5x11L～Φ10×12.5L（mm）を追加し、63～100Vの耐久性を現行の10000時間保証から、Φ8×15、Φ8x20L（mm）を11000時間保証に、Φ10（mm）以上を12000時間保証に向上し、ラインアップの拡充を図りました。
特長
「UHWシリーズ」は、製品設計の最適化および低インピーダンス・長寿命化が図れる電解液を使用することで、電源用低インピーダンス品としては業界最高レベルとなる最大12000時間（105℃）の耐久性を実現いたしました。また小形化についても現行品のUHEシリーズと比較し、Φ10x16L（mm）の場合、静電容量は820μFから1200μFとなり、約1.5倍の高容量化を実現しました。低インピーダンス化については100V品・Φ5x11L（mm）の場合、約50％の低インピーダンス化を実現しました。「UHWシリーズ」は長寿命・小形・低インピーダンスが求められているLED照明および各種電源に最適です。

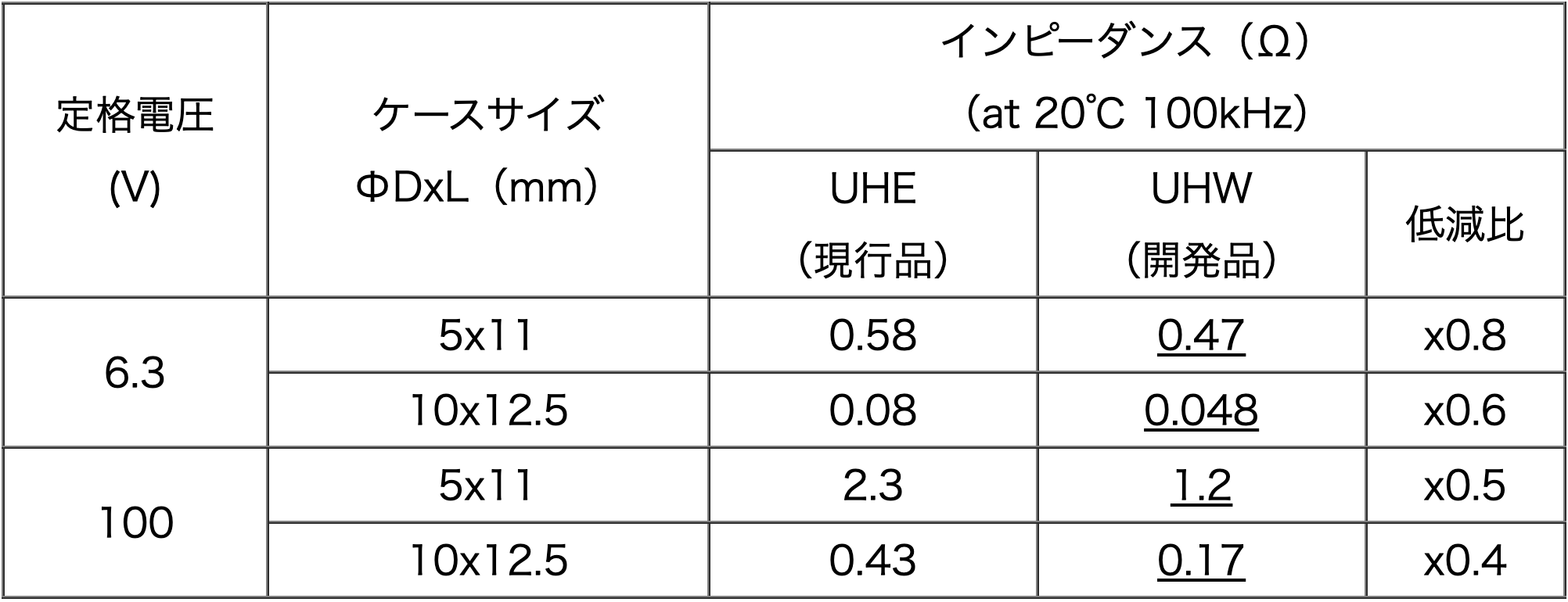

表 同一サイズでの電気特性比較

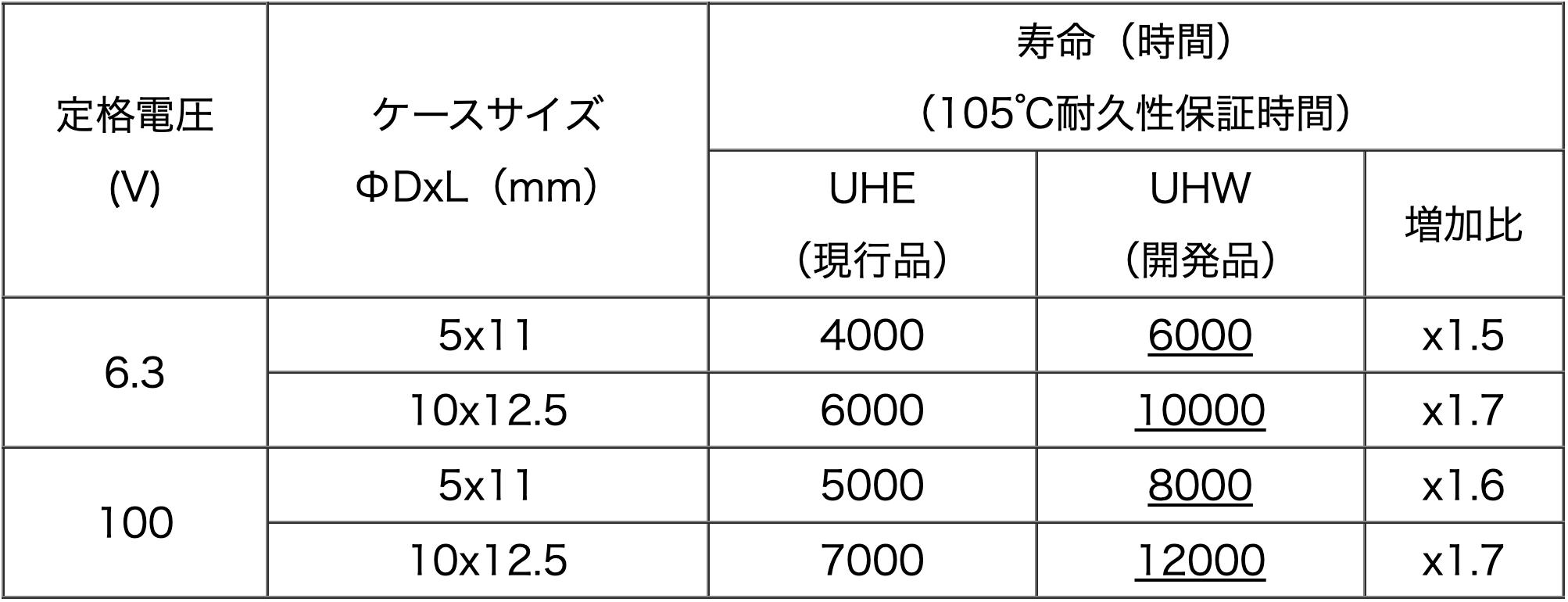

表 同一サイズでの耐久性比較
主な仕様 ※（ ）内は今回の拡充定格
| ・定格電圧範囲 | ： | 6.3～100V |
|---|---|---|
| ・定格静電容量範囲 | ： | 8.2～15000μF（8.2～1500μF） |
| ・カテゴリ温度範囲 | ： | －40～＋105℃ |
| ・製品寸法 | ： | Φ5×11L～Φ18×40L（Φ5×11L～Φ10×12.5L） |
| ・耐久性 | ： | 105℃ 6000～12000時間保証 |
| ・端子形状 | ： | リード線形 |
| ・サンプル | ： | 2017年12月より |
| ・量産 | ： | 2018年3月より[供給体制1500k個／月を予定] |
| ・生産工場 | ： | ニチコン大野株式会社 福井県大野市下丁第１号11番地2 （ISO9001，ISO/TS16949，ISO14001認定取得） NICHICON (MALAYSIA) SDN. BHD. No.4 Jalan P/10, Kawasan Perusahaan Bangi, 43650 Bandar BaruBangi, Selangor DarulEhsan, Malaysia （ISO9001，ISO/TS16949，ISO14001認証取得) |
リード線形アルミ電解コンデンサ｢UHWシリーズ｣の
小形サイズの拡充、耐久性の向上
