2025.04.09製品

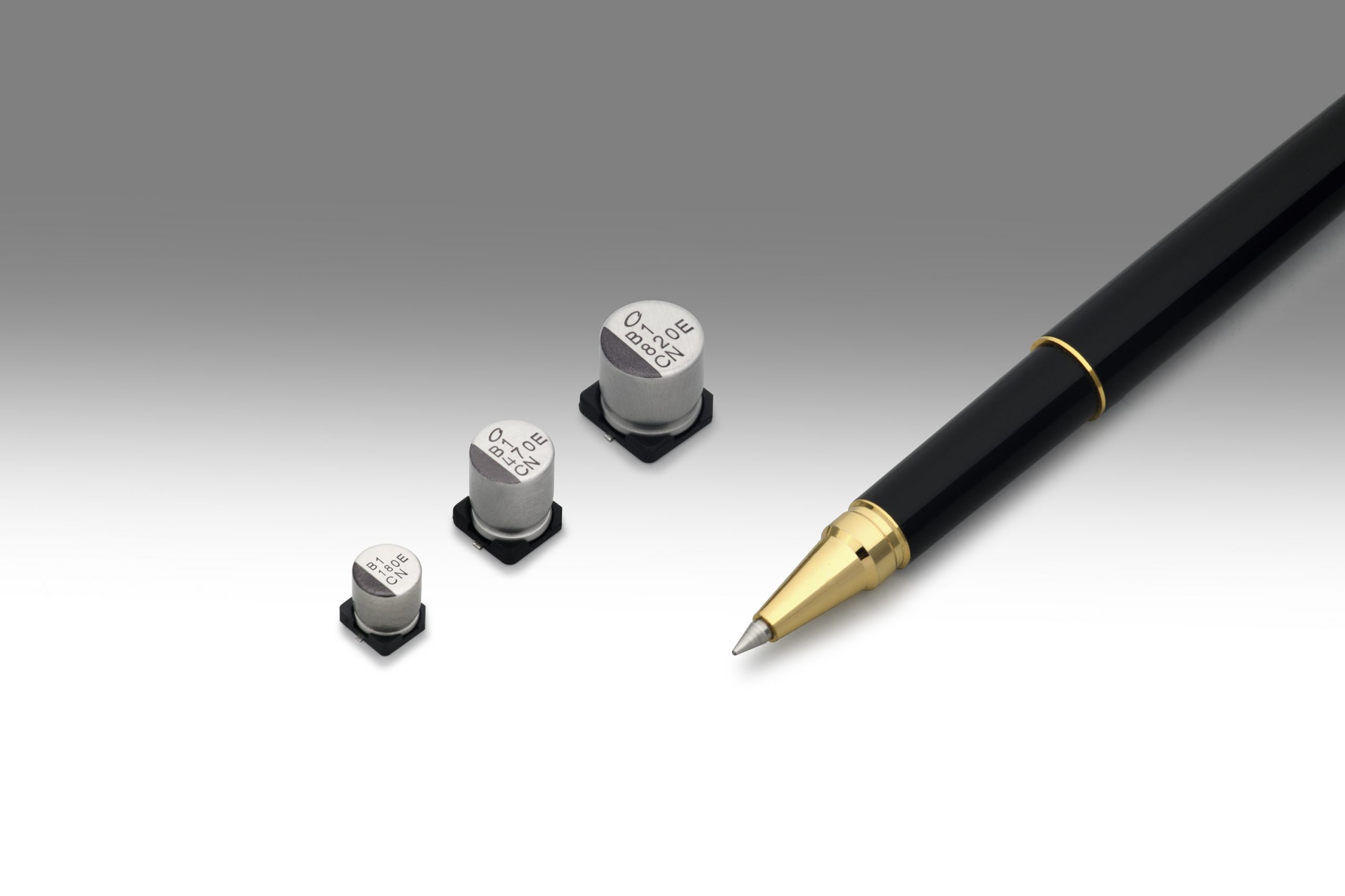

チップ形アルミニウム電解コンデンサ「ＵＣＮシリーズ」を開発

　ニチコン株式会社は、車載関連機器用途で要求が高まっている高容量・高信頼性化のチップ形アルミニウム電解コンデンサ「ＵＣＮシリーズ」を開発しました。

　本製品を４月１５日～１７日に上海国際博覧センターで開催される「エレクトロニカチャイナ２０２５」に参考出展します。

概要・開発背景

　当社はこれまで、アルミニウム電解コンデンサ「ＵＣＺシリーズ」（125℃ 2,000～3,000時間保証）より小形および高容量化が可能となる「ＵＣＨシリーズ」（125℃ 2,000時間保証）を上市し、車載や産業機器、通信分野等の高信頼性が求められる市場に提案してまいりました。

　「ＵＣＮシリーズ」は、上記「ＵＣＨシリーズ」より高容量・高信頼性化を実現しております。「ＵＣＮシリーズ」がラインアップに追加されることで様々な使用用途に応じた幅広い提案が可能となり、セット機器のさらなる高性能化および最適化に寄与いたします。

特　長

　アルミニウム電解コンデンサは、陽極の高純度アルミニウム箔表面に形成された酸化皮膜を誘電体としております。誘電体である酸化皮膜に欠損が生じた場合、電圧を印加することで修復する作用を持つ電解液を用いて構成されます。

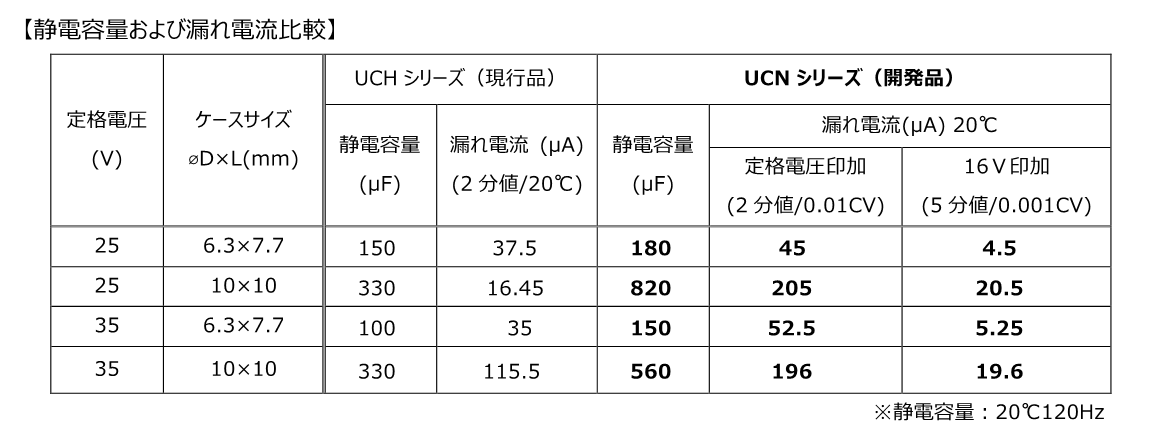

　「ＵＣＮシリーズ」は、従来の「ＵＣＨシリーズ」と比べて、25、35V定格において1.5倍の静電容量を実現しております。(ＵＣＨシリーズ：35V 330μF → ＵＣＮシリーズ：35V 560μF)

　また、保証寿命としては125℃ 2,000時間から長寿命化し、125℃ 3,000時間の提案が可能となります。漏れ電流については、従来の0.01CV(C：静電容量、V：定格電圧)保証に加え、車載12Vラインに搭載されるコンデンサに対して要求の多い暗電流設計に対応した、16V印加時の漏れ電流保証を新たに追加いたします。

これにより、製品サイズの小形化および員数削減、さらに機器の暗電流設計に貢献いたします。

仕　様

シリーズ	：	ＵＣＮシリーズ
定格電圧範囲	：	25V、35V
定格静電容量範囲	：	150μF ～ 820μF
カテゴリ温度範囲	：	-40℃ ～ 125℃
製品寸法	：	⌀6.3mm×7.7mmL ～ ⌀8mm×10mmL、⌀10mm×10mmL
耐久性	：	125℃ 3,000時間
端子形状	：	チップ形
サンプル	：	2025年4月より
量産	：	2025年7月より
生産工場	：	ニチコン岩手株式会社岩手県岩手郡岩手町大字久保8-17-1 （ISO9001，IATF16949，ISO14001認定取得）
